2РТТ16БПН2Ш3-В

Цена:

3700 ₽

Технические характеристики

2РТТ16БПН2Ш3-В

2РТТ16БПН2Ш3‑В — это низкочастотный цилиндрический электрический соединитель (вилка блочная приборная) серии 2РТТ с резьбовым соединением, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение и область применения

Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для соединения/разъединения проводов, кабелей, узлов и блоков.
Используется во внутреннем монтаже аппаратуры; часто ставится в военной и промышленной технике, где нужны вибро‑ и ударостойкие соединения.

Расшифровка обозначения

По типовой расшифровке серии 2РТТ:

«2РТТ» – тип цилиндрического соединителя.
«16» – условный размер корпуса.
«Б» – блочный (приборный) корпус.
«П» – патрубок прямой.
«Н» – как правило, исполнение под неэкранированный кабель.
«2» – код схемы/количества контактов (конкретная контактная конфигурация задаётся этим числом).
«Ш» – штырьковые (мужские) контакты, т.е. вилка.
«3» – вариант ключевания/поляризации и исполнения контактной части.
«В» – всеклиматическое исполнение.

Основные электрические характеристики

Максимальное рабочее напряжение (амплитудное) до 850 В.
Максимальная рабочая частота до 3 МГц.
Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм (в зависимости от конкретного источника по серии 2РТТ).
Соединитель негерметичный, теплостойкий, тропикоустойчивый, с серебряным покрытием контактов, рассчитан на объёмный монтаж пайкой.

Механика и надёжность

Сочленение резьбовое, поляризация корпусов одношпоночная (исключает ошибочное стыковку).
Вибрация: рабочий диапазон частот порядка 1…1000 Гц (для части источников до 5000 Гц) при ускорениях до 10–30 g.
Удары

Описание

Назначение соединителя 2РТТ16БПН2Ш3-В

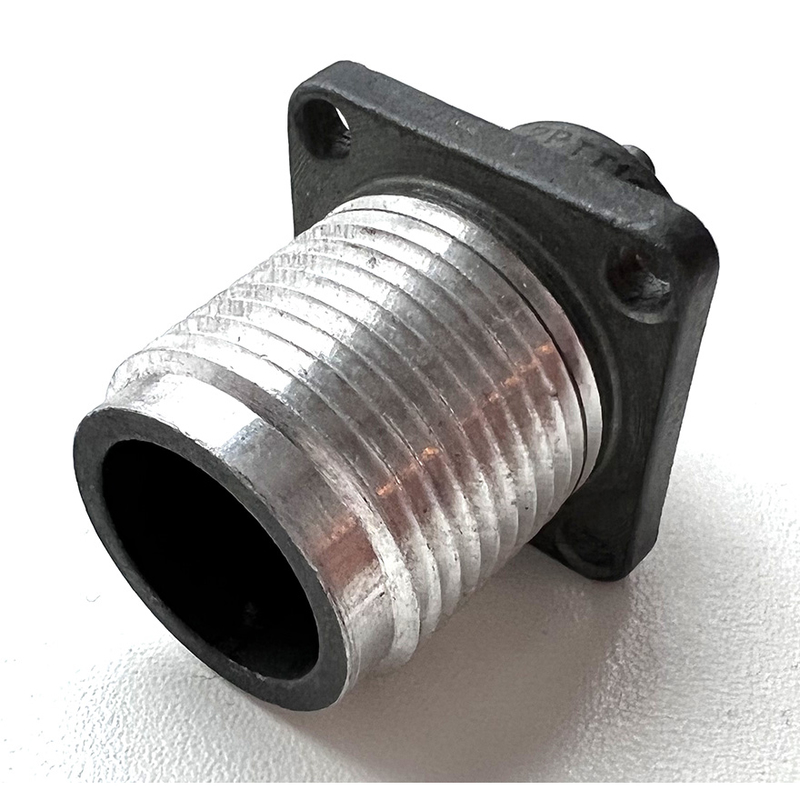

2РТТ16БПН2Ш3-В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде блочной приборной вилки с резьбовым сочленением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц при амплитудном значении рабочего напряжения до 850 В.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как изделие общего назначения: для соединения и разъединения проводов, кабелей, узлов и блоков. Основная сфера использования — внутренний монтаж аппаратуры, в том числе в промышленной и военной технике, где предъявляются повышенные требования к стойкости соединений к вибрационным и ударным нагрузкам.

Расшифровка обозначения 2РТТ16БПН2Ш3-В

Обозначение построено по типовой схеме серии 2РТТ и несёт информацию о конструкции и исполнении изделия.

2РТТ — тип цилиндрического низкочастотного соединителя.
16 — условный размер корпуса.
Б — блочный, то есть приборный, корпус.
П — патрубок прямой.
Н — исполнение под неэкранированный кабель.
2 — код схемы и количества контактов; конкретная контактная конфигурация задаётся этим числом.
Ш — штырьковые контакты, то есть вилка.
3 — вариант ключевания, поляризации и исполнения контактной части.
В — всеклиматическое исполнение.

Подтверждённые особенности и электрические характеристики

Соединитель рассчитан на максимальное рабочее амплитудное напряжение до 850 В и максимальную рабочую частоту до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 1000–5000 МОм в зависимости от источника по серии 2РТТ.

Изделие выполнено негерметичным, при этом относится к теплостойким и тропикоустойчивым исполнениям. Контакты имеют серебряное покрытие и рассчитаны на объёмный монтаж пайкой.

Сочленение корпусов резьбовое. Поляризация одношпоночная, что исключает ошибочную стыковку соединителей. Заявленная вибро- и ударостойкость обеспечивает работоспособность в условиях механических нагрузок: рабочий диапазон частот вибрации составляет порядка 1–1000 Гц для части источников — до 5000 Гц, при ускорениях до 10–30 g.

Применение и монтаж

Соединитель 2РТТ16БПН2Ш3-В устанавливается на блоках и приборах и служит для подключения неэкранированного кабеля с помощью резьбового соединения. Монтаж проводов выполняется объёмной пайкой к контактам с серебряным покрытием.

Благодаря всеклиматическому исполнению изделие пригодно для эксплуатации в составе аппаратуры, работающей в различных климатических условиях. Тропикоустойчивое и теплостойкое исполнение, а также устойчивость к вибрации и ударам делают его применимым в промышленной и военной технике, где требуется надёжная коммутация электрических цепей.

Артикул изделия — 5033, категория — 2РТТ16. Производитель в предоставленных данных не указан.
