2РТТ16БПН2Г3В: приборная розетка для надежного подключения электрических цепей

Соединитель 2РТТ16БПН2Г3В представляет собой цилиндрическую приборную розетку серии 2РТТ, предназначенную для создания разъёмных электрических соединений в аппаратуре и оборудовании. Модель применяется в цепях постоянного, переменного и импульсного тока, где важны устойчивость контакта, механическая прочность и защита соединения от внешних воздействий.

Конструкция и назначение

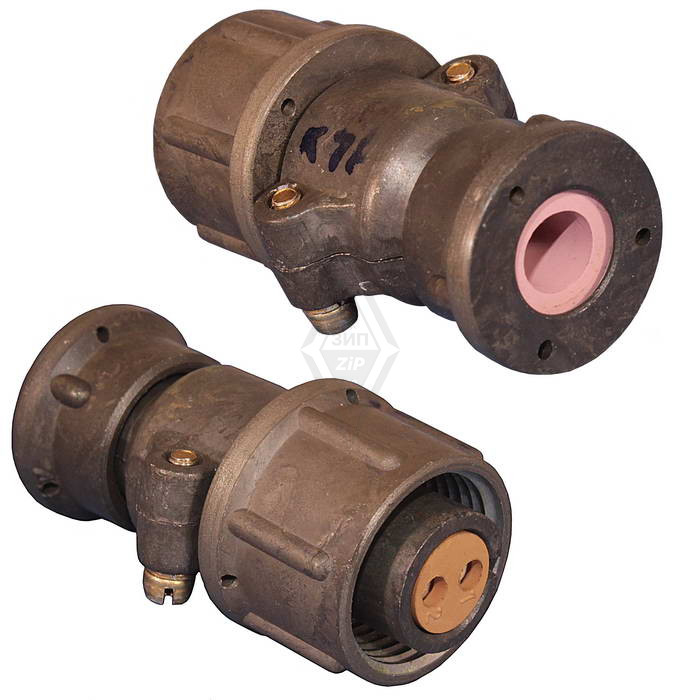

2РТТ16БПН2Г3В — это розетка блочного (приборного) исполнения с прямым патрубком для неэкранированного кабеля. Соединитель устанавливается на панель, корпус прибора или иной конструктивный элемент оборудования, а проводники присоединяются к контактам методом пайки.

Основные параметры исполнения:

Такая конструкция помогает исключить неправильную ориентацию при стыковке частей разъёма и обеспечивает фиксированное положение контактов. Резьбовое сочленение повышает устойчивость соединения к вибрациям и случайному расстыковыванию.

Электрические и эксплуатационные свойства

Соединители серии 2РТТ рассчитаны на эксплуатацию в электрических цепях с частотой до 3 МГц. Для серии указывается рабочее напряжение до 700 В; в отдельных описаниях также приводится применение в цепях с напряжением до 850 В в зависимости от исполнения и условий использования. Поэтому при проектировании необходимо сверять допустимые значения именно с технической документацией на конкретную модификацию и состав контактов.

К важным характеристикам серии относятся:

• сопротивление изоляции не менее 1000 МОм в нормальных климатических условиях;

• ресурс не менее 500 циклов сочленения и расчленения;

• минимальная наработка не менее 1000 часов;

• рабочий диапазон температур от −60 до +100 °C;

• устойчивость к смене температур от −60 до +180 °C;

• пригодность для работы при вибрационных и ударных нагрузках.

Контакты соединителей 2РТТ имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильности электрического контакта при многократных подключениях.

Где применяется 2РТТ16БПН2Г3В

Розетка 2РТТ16БПН2Г3В используется в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре. Исполнение с двумя контактами удобно для подключения силовых, управляющих или сигнальных цепей, когда требуется компактное и устойчивое разъёмное соединение.

Типичные области применения:

• блоки питания и распределительные устройства;

• приборные панели и корпуса оборудования;

• системы автоматики и управления;

• контрольно-измерительные комплексы;

• промышленное, транспортное и специальное оборудование;

• радиоэлектронные устройства общего назначения.

Например, в приборном блоке розетка 2РТТ16БПН2Г3В может быть установлена на корпусе и соединяться с ответной кабельной частью. Такое решение позволяет быстро отключать внешний кабель при диагностике, техническом обслуживании или замене оборудования, не демонтируя внутреннюю проводку.

Что учитывать при монтаже

Для корректной работы соединителя важно соблюдать технологию пайки, исключать перегрев контактов и контролировать качество изоляции проводников. Перед подключением следует сопоставить ответную часть по серии, типоразмеру, контактной группе и ключевому положению.

Также рекомендуется учитывать:

• соответствие сечения проводника допустимой токовой нагрузке контактов;

• надежную фиксацию кабеля и отсутствие чрезмерных механических нагрузок на пайку;

• чистоту контактных поверхностей перед сочленением;

• условия среды: температуру, вибрацию, влажность, пыль и возможные ударные воздействия;

• требования конструкторской и эксплуатационной документации на конкретное изделие.

Вывод

2РТТ16БПН2Г3В — двухконтактная приборная розетка цилиндрического типа с резьбовым соединением, панельным монтажом и пайкой проводников. Она подходит для формирования надежных разъёмных соединений в электрических цепях аппаратуры, рассчитанной на эксплуатацию в условиях температурных перепадов, вибраций и механических воздействий. Точное соблюдение требований к монтажу и подбору ответной части помогает сохранить стабильность контакта и ресурс соединения.
