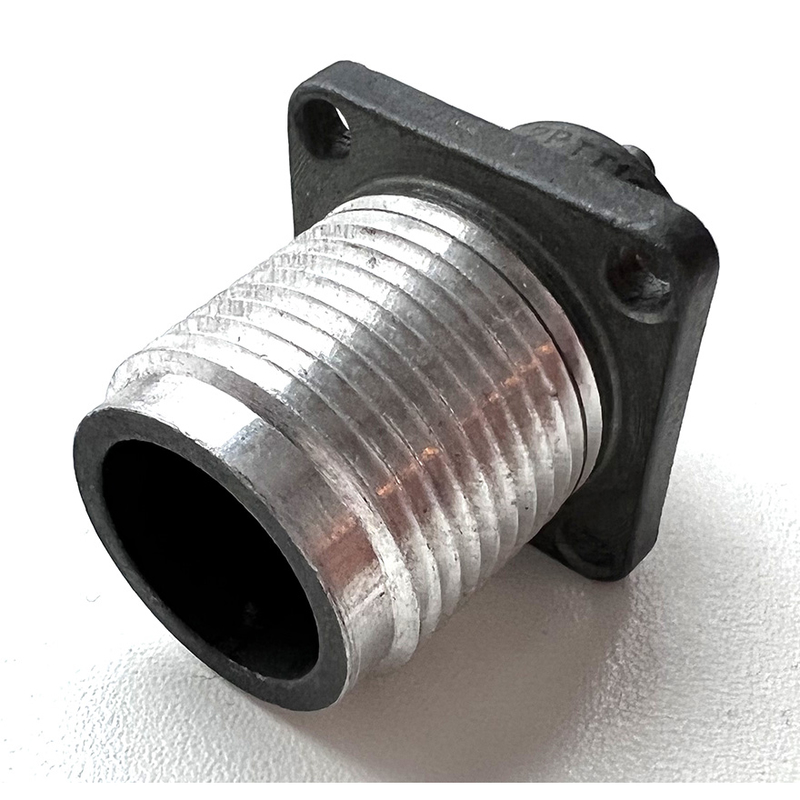

2РТТ16БПЭ2Ш3В «ОС»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ16БПЭ2Ш3В — это разъём пылебрызгозащищённого типа по ТУ ГЕ0.364.120ТУ (ВП-приёмка).

Описание

Разъём входит в серию 2РТТ, предназначенную для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Характеристики

Диапазон рабочих температур: от -60°C до +100°C
Максимальное рабочее напряжение: до 850 В
Максимальная рабочая частота переменного тока: до 3 МГц
Номинальный ток на контакт: до 10 А (для данного типоразмера и сочетания контактов)
Виброустойчивость: до 5000 Гц с ускорением до 200 м/с²
Устойчивость к механическим ударам:
- Одиночного действия: до 1000 м/с²
- Многократного действия: до 150 м/с²
Количество сочленений-расчленений (износостойкость): не менее 500 циклов
Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях)
Пылебрызгозащищённость: соответствует требованиям ТУ ГЕ0.364.120ТУ
Всеклиматическое исполнение: обеспечивает работу в различных климатических условиях

Применение

Разъёмы серии 2РТТ, включая модель 2РТТ16БПЭ2Ш3В, находят широкое применение в аппаратуре, эксплуатируемой в жёстких условиях окружающей среды, требующих высокой надёжности и защиты от внешних воздействий. Основные области применения:

Авиационная техника
Морская техника
Радиоэлектронная аппаратура специального назначения
Промышленное оборудование, работающее в условиях повышенной влажности, пыли и вибраций
Автомобильная и специальная транспортная техника
Железнодорожный транспорт

Расшифровка обозначения

2РТТ — тип соединителя пылебрызгозащищённый.
16 — условный размер корпуса.
Б — блочный корпус.
П — прямой патрубок.
Э — гайка для экранированного кабеля.
2 — второе сочетание контактов.
Ш — вилка.
3 — количество контактов.
В — всеклиматическое исполнение.

завод-изготовитель

АО « завод Элекон» производит серию 2РТТ, включая модель 2РТТ16БПЭ2Ш3В (упоминания о 2015 г. с отметкой «5» в контексте дат изготовления).

Описание

2РТТ16БПЭ2Ш3В

2РТТ16БПЭ2Ш3В: приборная вилка для защищённых электрических соединений

2РТТ16БПЭ2Ш3В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде приборной вилки с прямым патрубком для экранированного кабеля. Модель применяется в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре, где требуется надёжное разъёмное соединение цепей питания и сигналов.

Конструкция 2РТТ16БПЭ2Ш3В ориентирована на эксплуатацию в условиях вибраций, перепадов температуры, влажности и воздействия пыли или брызг. Пылебрызгозащищённое исполнение помогает использовать разъём в составе оборудования, для которого важны стабильность контакта и механическая прочность соединения.

Назначение разъёма

Вилка 2РТТ16БПЭ2Ш3В предназначена для внутреннего монтажа в электротехнических и электронных устройствах. Её используют для создания разъёмных соединений между прибором и экранированным кабелем, что особенно актуально в системах, чувствительных к электромагнитным помехам.

Соединители серии 2РТТ рассчитаны на работу в цепях постоянного, переменного и импульсного тока. Для переменного тока рабочая частота может достигать 3 МГц, а допустимое амплитудное напряжение — до 850 В в зависимости от исполнения и применяемых технических условий.

Основные характеристики 2РТТ16БПЭ2Ш3В

Для данного исполнения характерна контактная схема 2Ш3 : разъём оснащён двумя штыревыми контактами диаметром 1,5 мм. Такая компоновка подходит для передачи питания, управляющих сигналов и других цепей, где требуется компактное и устойчивое соединение.

Параметр	Значение
Тип изделия	Приборная вилка
Серия	2РТТ
Исполнение	Блочное, с прямым патрубком
Кабель	Экранированный
Количество контактов	2
Диаметр контактов	1,5 мм
Ток на один контакт	До 10 А
Суммарная токовая нагрузка	До 20 А
Сопротивление контакта	Не более 2,5 мОм
Сопротивление изоляции	Не менее 5000 МОм при нормальных условиях
Рабочая частота переменного тока	До 3 МГц
Максимальное амплитудное напряжение	До 850 В
Число сочленений и расчленений	Не менее 500
Минимальная наработка	От 1000 часов

Указанные параметры отражают типовые характеристики исполнения 2РТТ16БПЭ2Ш3В; при проектировании конкретного оборудования важно сверять требования с действующими техническими условиями и конструкторской документацией.

Конструктивные особенности

Корпус разъёма имеет цилиндрическую форму и резьбовое сочленение. Резьбовая фиксация снижает риск случайного разъединения при вибрации и обеспечивает стабильное положение вилки и ответной части после монтажа. Одношпоночная поляризация предотвращает неверное соединение контактов.

Контакты имеют серебряное покрытие. Это решение способствует уменьшению переходного сопротивления и поддержанию надёжного электрического контакта при многократных подключениях. Для серии 2РТТ заявлено не менее 500 циклов сочленения и расчленения, что делает соединители практичными для оборудования, требующего периодического обслуживания или замены модулей.

Прямой патрубок рассчитан на ввод экранированного кабеля. Экран кабеля помогает уменьшать влияние внешних электромагнитных помех и ограничивать излучение помех от самого оборудования. Поэтому такое исполнение востребовано в измерительных комплексах, системах связи, управляющей аппаратуре и промышленной электронике.

Где применяется 2РТТ16БПЭ2Ш3В

Разъём 2РТТ16БПЭ2Ш3В может использоваться в составе:

радиоэлектронной и радиотехнической аппаратуры;
контрольно-измерительных приборов;
промышленного оборудования и шкафов управления;
систем автоматики и телемеханики;
испытательных стендов;
источников питания и распределительных модулей;
аппаратуры, эксплуатируемой в условиях вибрационных нагрузок;
устройств, использующих экранированные кабельные линии.

Рабочий температурный диапазон для соединителей данной серии в типовых описаниях указывается от −60 до +100 °C. Также серия рассчитана на повышенную влажность, вибрационные и ударные воздействия, что расширяет возможности её применения в сложных условиях эксплуатации.

На что обратить внимание при подборе

При использовании 2РТТ16БПЭ2Ш3В важно проверить несколько параметров: соответствие контактной схемы 2Ш3 ответной части, диаметр и конструкцию контактов, тип кабеля, необходимость экранирования, допустимый ток в каждой цепи и способ монтажа на приборной панели.

Также следует учитывать, что соединители 2РТТ являются негерметичными: пылебрызгозащищённое исполнение не означает возможность постоянной работы под водой или в среде с полным погружением. Для задач, требующих полной герметизации, необходимо применять специализированные герметичные разъёмы.

Благодаря двухконтактной схеме, серебрёным контактам, резьбовой фиксации и возможности подключения экранированного кабеля, 2РТТ16БПЭ2Ш3В остаётся функциональным решением для построения стабильных разъёмных соединений в аппаратуре общего и специального назначения.
