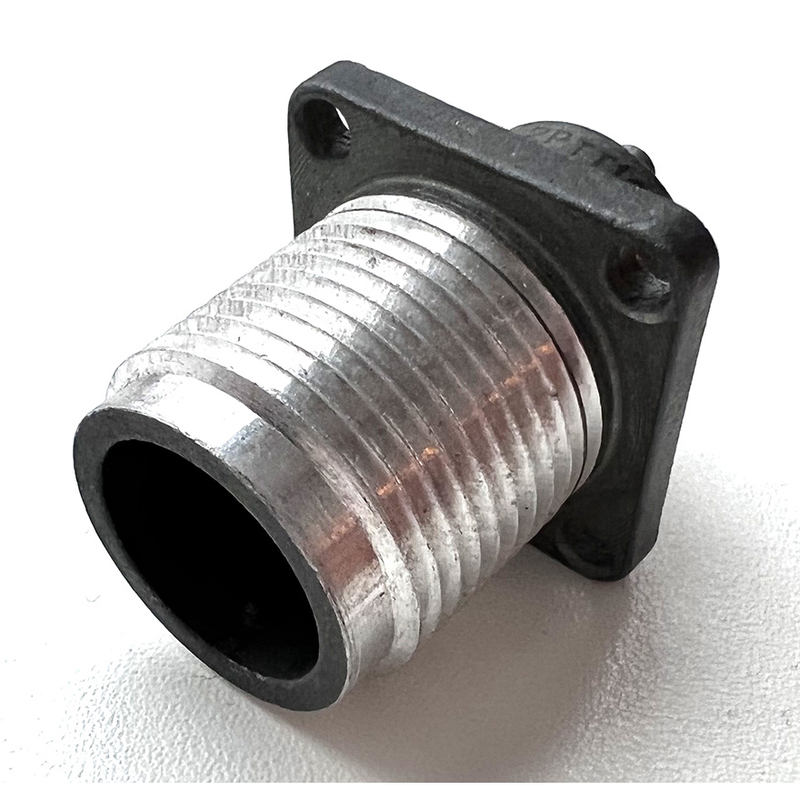

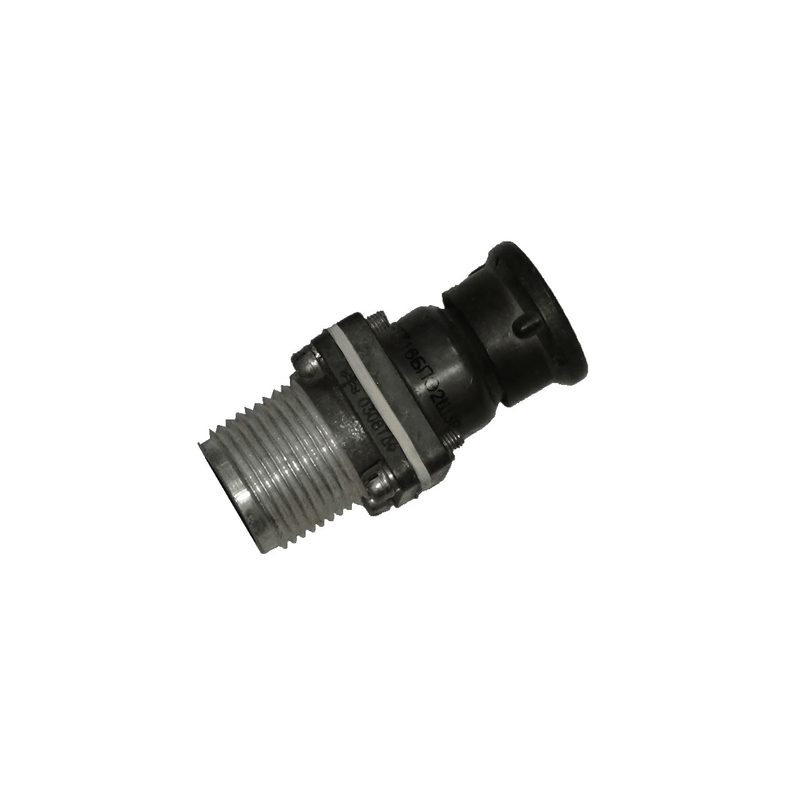

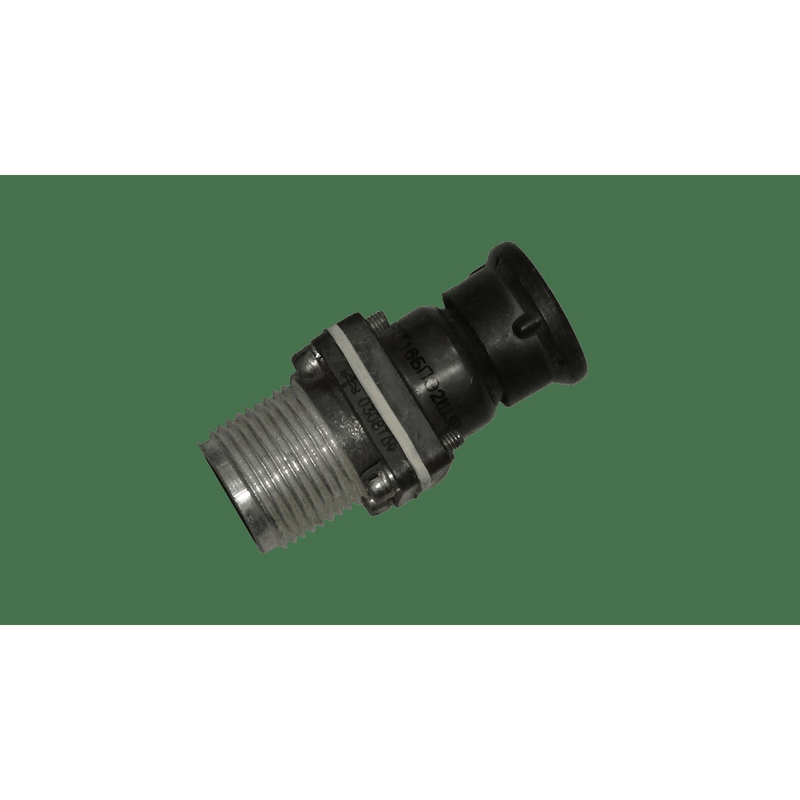

Назначение разъёма 2РТТ16БПЭ2Ш3В

2РТТ16БПЭ2Ш3В — это брызгопылезащищённый цилиндрический разъём производства завода «Элекон», выпускаемый в исполнении «5». Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное электрическое соединение в условиях повышенной запылённости и воздействия влаги, в том числе в составе блочных и кабельных соединений. Поставка осуществляется по ТУ ГЕ0.364.120ТУ во всеклиматическом исполнении, что подтверждает пригодность разъёма для эксплуатации в различных климатических зонах.

Конструкция и состав соединителя

Разъём состоит из вилки и розетки, которые могут быть выполнены в блочном или кабельном варианте. Условный размер корпуса — 16. Поляризация корпусов — одношпоночная, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность соединения.

Расшифровка обозначения модели даёт представление о ключевых особенностях изделия:

• 2РТТ — пылебрызгозащищённый соединитель;
• 16 — условный размер корпуса;
• БПЭ — блочный патрубок эластичный;
• 2Ш — два штыревых контакта;
• 3В — трёхзначная нумерация контактов.

Технические характеристики

Заявленные параметры определяют область применения разъёма и допустимые режимы работы. Ниже приведены подтверждённые значения.

• Рабочий ток на контакт: от 20 до 200 А.
• Количество сочленений: до 500 циклов.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Монтаж: внутренний объёмный или пайкой.
• Покрытие контактов: серебро.
• Поляризация корпусов: одношпоночная.
• Условный размер корпуса: 16.
• Приёмка: «5».
• Год выпуска: 2015.

Применение и условия эксплуатации

Благодаря брызгопылезащищённому исполнению разъём 2РТТ16БПЭ2Ш3В подходит для использования в оборудовании, где соединения подвергаются воздействию пыли и капель влаги. Всеклиматическое исполнение позволяет применять его в различных климатических условиях без ограничений по региону эксплуатации. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает работоспособность как при сильном морозе, так и при нагреве в процессе работы.

Соединитель востребован в силовых и сигнальных цепях промышленного, транспортного и специального оборудования, где требуется передача тока до 200 А на контакт при сохранении стабильного контакта. Допустимое напряжение до 850 В (амплитудное значение) и работа на частотах до 3 МГц позволяют использовать разъём как в цепях питания, так и в цепях передачи сигнала. Ресурс до 500 сочленений рассчитан на многократное подключение и отключение без потери качества соединения.

Монтаж разъёма возможен двумя способами: внутренним объёмным и пайкой, что даёт гибкость при сборке разных типов аппаратуры. Вилка и розетка могут поставляться в блочном или кабельном исполнении, поэтому изделие применимо как для соединения блоков, так и для оконцевания кабелей. Серебряное покрытие контактов и одношпоночная поляризация корпусов обеспечивают надёжное и безопасное сочленение в самых разных условиях эксплуатации.
