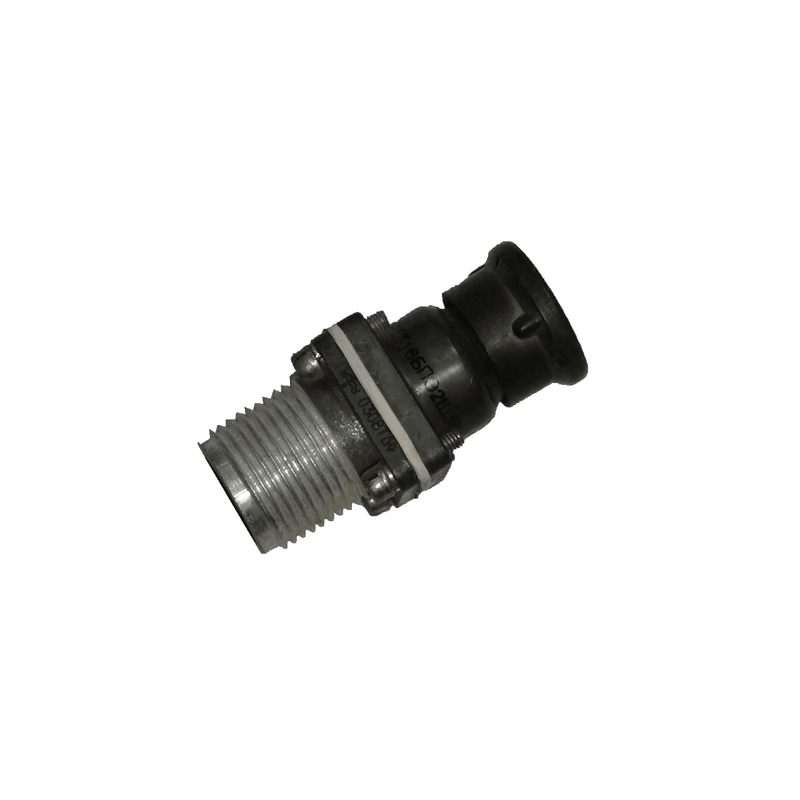

Назначение соединителя 2РТТ16БПЭ2Г3

2РТТ16БПЭ2Г3 — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения из серии 2РТТ. Изделие предназначено для электрического соединения и коммутации цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Соединитель относится к классу приборных розеток с гнездовыми контактами и применяется там, где требуется стабильный электрический контакт при воздействии неблагоприятных внешних факторов.

Поскольку соединитель выполнен в блочном корпусе с прямым патрубком, он ориентирован на монтаж на корпусе прибора или блока с выводом кабеля через патрубок. Такое исполнение удобно для стационарной установки, при которой кабель подводится к прибору в фиксированном направлении и защищён от механических повреждений в месте ввода.

Расшифровка обозначения

Обозначение 2РТТ16БПЭ2Г3 построено по позиционному принципу, в котором каждая буква или цифра указывает на конкретную конструктивную особенность изделия. Понимание этой структуры позволяет правильно подобрать соединитель при комплектации и замене.

• 2РТТ — тип соединителя, принадлежность к серии 2РТТ.
• 16 — условный размер корпуса.
• Б — блочный корпус, предназначенный для установки на прибор или блок.
• П — прямой патрубок для ввода кабеля.
• Э — исполнение под экранированный кабель.
• 2 — число контактов в соединителе.
• Г — гнездовая часть, то есть розетка.
• 3 — диаметр контакта, равный 3 мм.

Таким образом, маркировка полностью описывает конструкцию: перед нами блочная розетка с двумя гнездовыми контактами диаметром 3 мм, рассчитанная на подключение экранированного кабеля через прямой патрубок.

Подтверждённые технические характеристики

Соединитель 2РТТ16БПЭ2Г3 рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700–850 В. Совокупность этих параметров определяет область применения изделия как низкочастотного силового и сигнального соединителя.

Изделие устойчиво к широкому набору механических и климатических воздействий, что подтверждается следующими нормируемыми значениями:

• рабочий диапазон температур — от минус 60 до плюс 100 °C;
• вибрация с ускорением до 100 м/с², что соответствует 10g, в диапазоне частот от 1 до 1000 Гц;
• одиночные удары с ускорением до 10000 м/с², что соответствует 1000g;
• многократные удары с ускорением до 1500 м/с², что соответствует 150g;
• сопротивление изоляции — не менее 1000 МОм;
• минимальная наработка — 1000 часов;
• ресурс сочленений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Перечисленные параметры характеризуют соединитель как изделие повышенной надёжности, способное сохранять работоспособность в условиях интенсивной вибрации, ударных нагрузок и значительных перепадов температуры. Высокое сопротивление изоляции не менее 1000 МОм свидетельствует о хороших изоляционных свойствах и малых утечках, что важно для точных измерительных и сигнальных цепей.

Электрические параметры

Амплитудное напряжение до 700–850 В и рабочая частота до 3 МГц задают границы применения соединителя. Он подходит для низкочастотных цепей питания и передачи сигнала, но не предназначен для высокочастотных трактов. Диаметр контакта 3 мм обеспечивает надёжное механическое и электрическое соединение с ответной частью, а два контакта позволяют коммутировать двухпроводную цепь.

Климатическое и механическое исполнение

Всеклиматическое исполнение означает, что соединитель рассчитан на эксплуатацию в различных климатических зонах и способен противостоять воздействию влаги, температуры и других атмосферных факторов в пределах установленных норм. Сочетание диапазона температур от минус 60 до плюс 100 °C с устойчивостью к вибрации и ударам делает изделие пригодным для ответственных применений.

Применение

Соединитель 2РТТ16БПЭ2Г3 используется как приборная розетка с прямым патрубком для неэкранированного или экранированного кабеля. Исполнение с индексом Э ориентировано на экранированный кабель, что позволяет применять изделие в цепях, где требуется защита от электромагнитных помех. Монтаж на прибор или блок через блочный корпус обеспечивает удобство сборки и обслуживания.

Основные области применения включают авиацию, судостроение и другие отрасли, где предъявляются повышенные требования к надёжности работы в экстремальных условиях. К таким условиям относятся длительная вибрация, ударные нагрузки, перепады температур и воздействие климатических факторов. В этих отраслях соединитель применяется в составе бортовых и приборных систем, кабельных сборок и пультов управления.

Важной эксплуатационной особенностью является взаимосочленяемость соединителя с сериями ШР и 2РТ-А по соответствующим техническим условиям. Это означает, что изделие можно использовать в качестве ответной части к указанным сериям, что расширяет возможности комплектования и замены соединителей без изменения конструкции сопрягаемых узлов.

Краткие итоги

2РТТ16БПЭ2Г3 — блочная гнездовая розетка серии 2РТТ с двумя контактами диаметром 3 мм, прямым патрубком и исполнением под экранированный кабель. Изделие работает в цепях постоянного и переменного тока до 3 МГц при амплитудном напряжении до 700–850 В, выдерживает температуры от минус 60 до плюс 100 °C, вибрацию до 100 м/с² в диапазоне 1–1000 Гц, одиночные удары до 10000 м/с² и многократные до 1500 м/с², имеет сопротивление изоляции не менее 1000 МОм, наработку 1000 часов при 500 сочленениях-расчленениях и срок сохраняемости 15 лет. Применяется в авиации, судостроении и других отраслях, взаимосочленяется с сериями ШР и 2РТ-А по соответствующим техническим условиям.
