Назначение и область применения

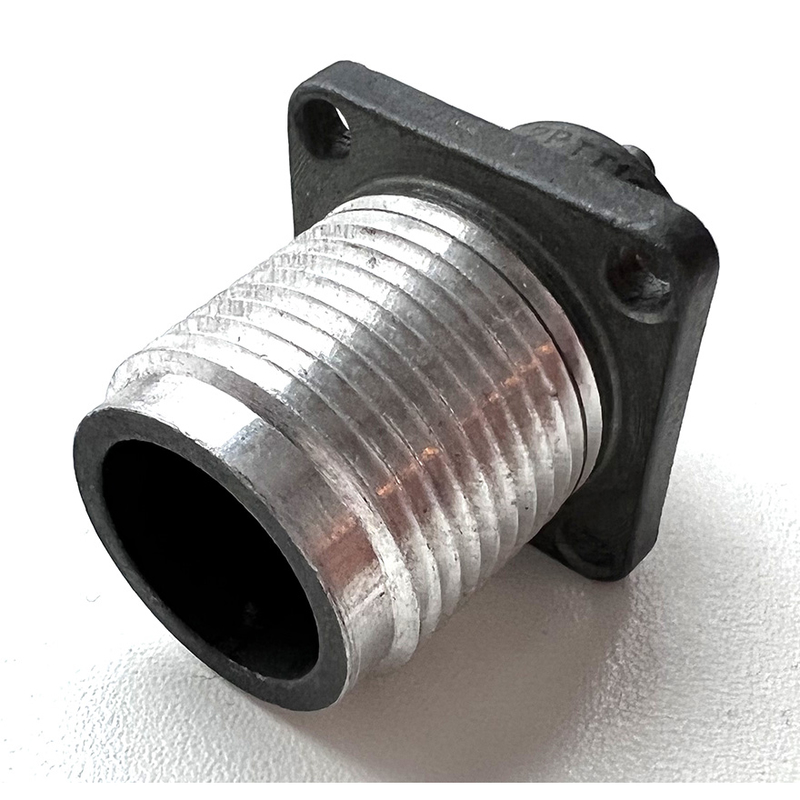

2РТТ16Б2Ш3В — это блочная вилка от производителя Элекон, относящаяся к серии пылебрызгозащищённых цилиндрических соединителей низкочастотного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ состоят из вилки и розетки, которые могут быть приборными или кабельными. Они применяются для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕО.364.120ТУ. Модель востребована в радиотехнической аппаратуре и рассчитана на эксплуатацию в составе ответственных электротехнических и радиоэлектронных систем.

Вилка взаимосочленяема с соединителями типов ШР и 2РТ-А, что обеспечивает гибкость при построении и модернизации существующих схем подключения. Розетки и вилки имеют одношпоночную поляризацию корпусов, что исключает неправильное сочленение.

Конструкция и особенности

Модель выполнена в блочном исполнении без патрубка. Корпус изготовлен из металла, а изолятор — из карболита, что обеспечивает теплостойкость и тропикоустойчивость изделия. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность соединения.

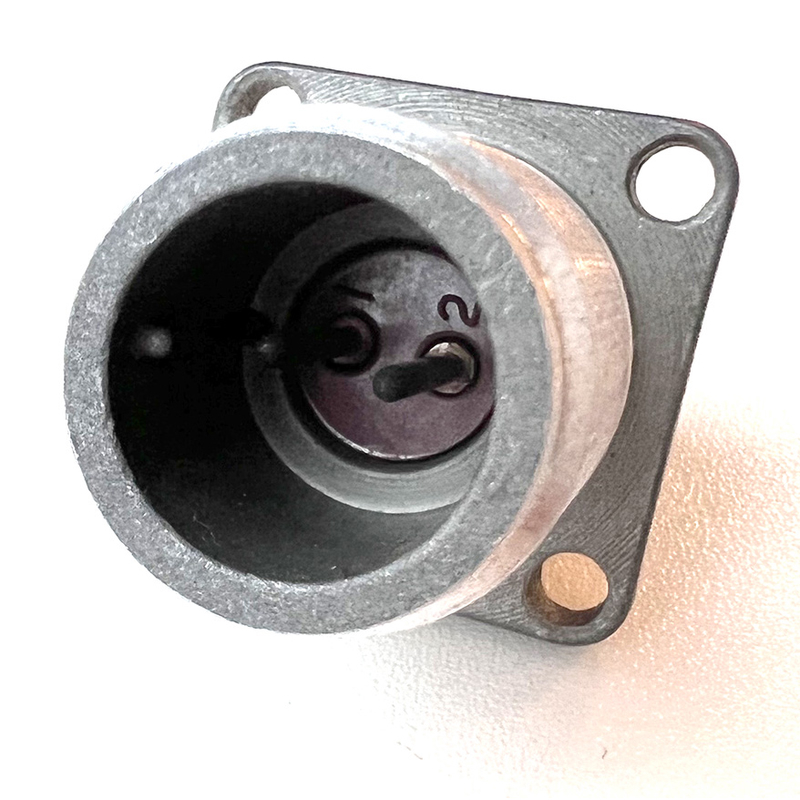

Вилка оснащена двумя штыревыми контактами диаметром 1,5 мм. Способ монтажа — объёмный или пайкой. Пылебрызгозащищённое исполнение позволяет использовать соединитель в условиях повышенной влажности и запылённости.

• Тип соединителя: низкочастотный цилиндрический, пылебрызгозащищённый.
• Исполнение: блочное, всеклиматическое (В).
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Поляризация корпусов: одношпоночная.

Технические характеристики

Ниже приведены подтверждённые параметры модели 2РТТ16Б2Ш3В.

• Максимальное напряжение: 850 В (амплитудное значение).
• Количество контактов: 2 штыревых диаметром 1,5 мм.
• Рабочий ток на контакт: от 10 до 20 А (в зависимости от условий).
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Количество сочленений: до 500.
• Наработка: не менее 1000 часов.
• Частота тока: до 3 МГц.
• Вибрация: диапазон от 1 до 5000 Гц, ускорение до 30 g.

Расшифровка обозначения и совместимость

Маркировка 2РТТ16Б2Ш3В расшифровывается так: 2РТТ — пылебрызгозащищённый соединитель; 16 — условный размер корпуса; Б — блочный; 2 — число контактов; Ш — вилка; 3 — сочетание контактов; В — всеклиматическое исполнение.

Изделие взаимосочленяемо с соединителями ШР и 2РТ-А. Благодаря всеклиматическому исполнению и стойкости к вибрации вилка подходит для радиотехнической аппаратуры, эксплуатируемой в сложных условиях.

Применение

Вилка 2РТТ16Б2Ш3В применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока. Она предназначена для радиотехнической аппаратуры и других устройств, где требуется надёжное пылебрызгозащищённое соединение с малым переходным сопротивлением и стойкостью к вибрационным нагрузкам. Модель работает в диапазоне температур от минус 60 до плюс 100 °C, что позволяет использовать её в составе оборудования, эксплуатируемого в широком спектре климатических условий.
