Назначение соединителя

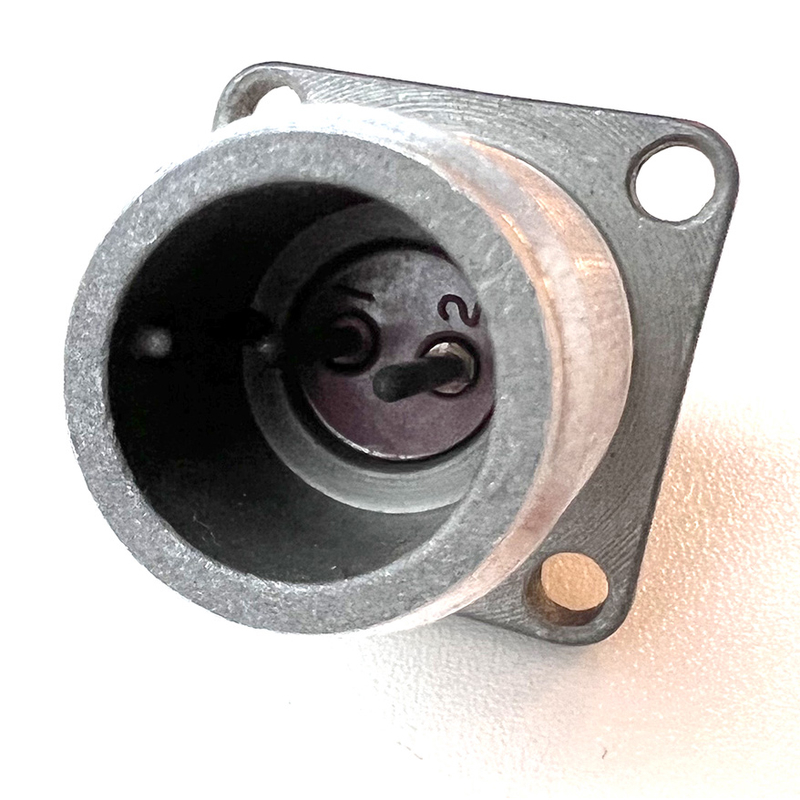

2РТТ16Б2Ш3В «Лтава» — это блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Вилка применяется там, где требуется надёжное и стабильное электрическое соединение в составе радиоэлектронной и радиотехнической аппаратуры, а также в различных отраслях промышленности и техники.

Конструктивно изделие относится к блочным вилкам, то есть устанавливается на блок и обеспечивает объёмный монтаж без патрубка. Такое исполнение позволяет использовать соединитель в составе разъёмных узлов, где важны компактность, механическая прочность и предсказуемые электрические параметры.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Условный размер корпуса соединителя — 16. Вилка оснащена двумя штыревыми контактами диаметром 1,5 мм, сочетание контактов — 3. Рабочий ток на контакт достигает 20 А, что позволяет применять изделие в цепях с заметной токовой нагрузкой.

• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Исполнение — всеклиматическое и тропикоустойчивое.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500.

Конструкция выполнена теплостойкой, негерметичной, но пылебрызгозащищённой. Фиксация — резьбовая. Корпус металлический, изолятор изготовлен из карболита.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 100–300 метров на секунду в квадрате (10–30 g). Предусмотрена стойкость к многократным ударам с ускорением до 1500 метров на секунду в квадрате, к пониженному давлению 1,3 на 10 в минус четвёртой степени Паскаля и к влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Совокупность этих параметров делает модель пригодной для аппаратуры, работающей на подвижных объектах, в условиях перепадов давления, повышенной влажности и вибрационных нагрузок.

Применение

Изделие используется в радиотехнической и радиоэлектронной аппаратуре, а также в разных отраслях промышленности и техники, где необходимо надёжное соединение в тяжёлых условиях эксплуатации. Благодаря металлическому корпусу, карболитовому изолятору, резьбовой фиксации и широкому температурному диапазону вилка подходит для ответственных узлов, требующих стабильного контакта при токах до 20 А на контакт и напряжении до 850 В.

Монтаж выполняется объёмным способом на блок без патрубка, что упрощает компоновку внутри корпуса прибора и позволяет заменить соединитель без переделки посадочного места при соблюдении штатной схемы установки.
