Назначение

Соединитель 2РТТ16Б2Ш3В производства завода Элекон представляет собой брызгопылезащищённый цилиндрический разъём серии 2РТТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.

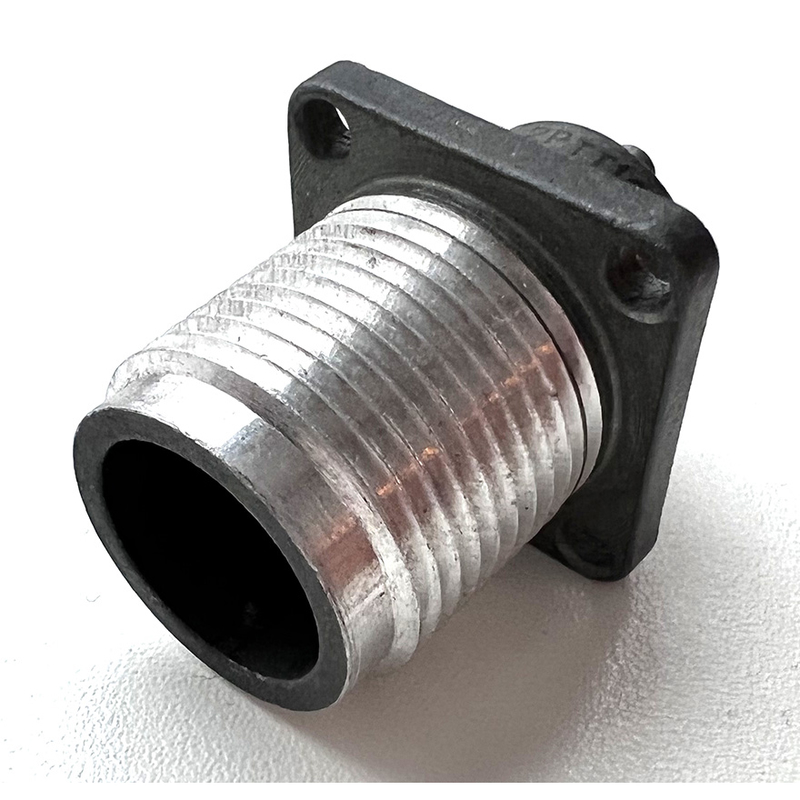

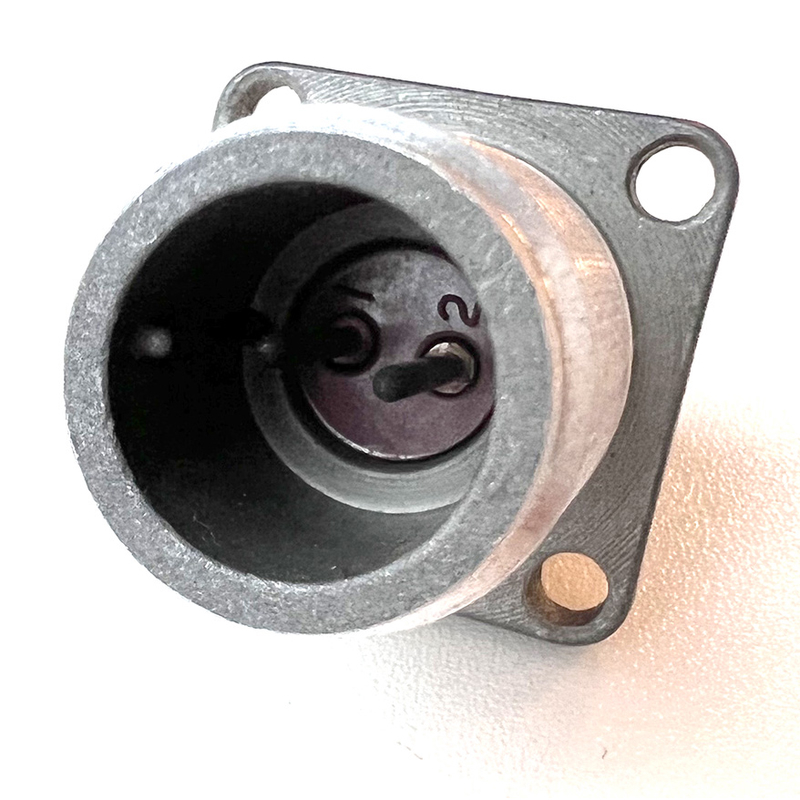

Данная модель выполнена в виде блочной вилки без патрубка и применяется для коммутации электрических соединений в составе радиотехнической и радиоэлектронной аппаратуры. Изделие ориентировано на промышленное оборудование и эксплуатируется во внутренних установках.

Подтверждённые особенности

Разъём рассчитан на рабочий ток на контакт от 20 до 200 А в зависимости от диаметра применяемых контактов. Сопротивление контактов составляет не более 0,15–2,5 мОм, а сопротивление изоляции — не менее 1000 МОм.

• Ресурс сочленений-расчленений — до 500 циклов.
• Всеклиматическое исполнение с диапазоном рабочих температур от минус 60 до плюс 100 градусов Цельсия.
• Повышенная стойкость к вибрации с частотой до 10000 Гц, а также к ударам и линейному ускорению.
• Одношпоночная поляризация корпусов, исключающая неправильное сочленение.
• Резьбовая фиксация сочленённого положения.
• Покрытие контактов — серебро.

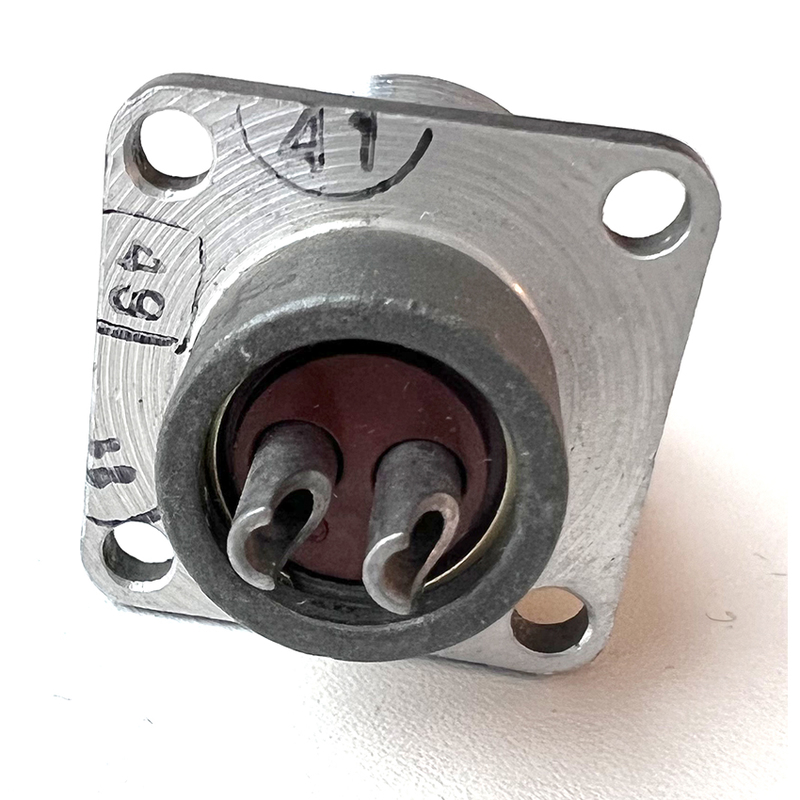

• Монтаж — объёмный внутренний с пайкой.
• Теплостойкое и тропикоустойчивое исполнение.

Применение

Соединители серии 2РТТ используются во внутренних установках, в том числе с экранированным или неэкранированным кабелем. Модель 2РТТ16Б2Ш3В подходит для условий повышенной вибрации, ударных нагрузок и линейного ускорения, что делает её применимой в составе промышленного и радиоэлектронного оборудования.

Технические условия и производитель

Изделие выпускается заводом Элекон и соответствует техническим условиям ТУ ГЕО.364.120. Артикул товара — 5022, категория — 2РТТ16.
