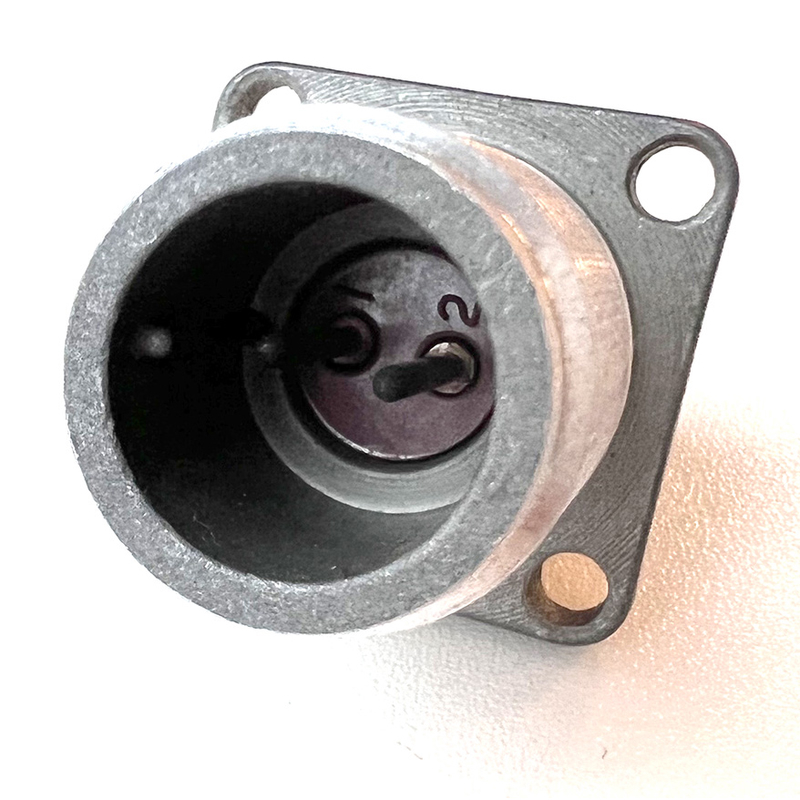

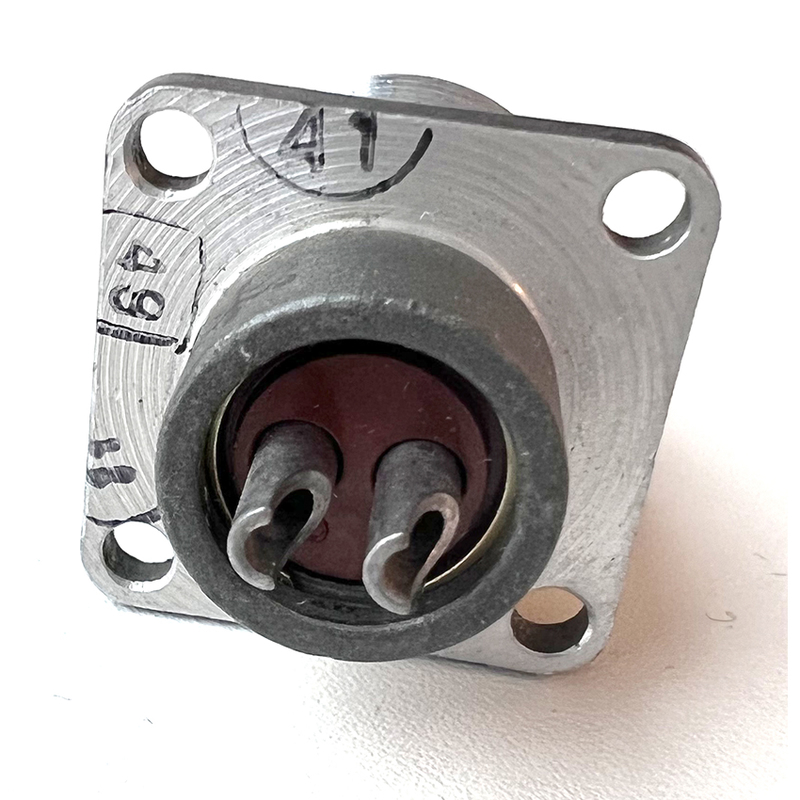

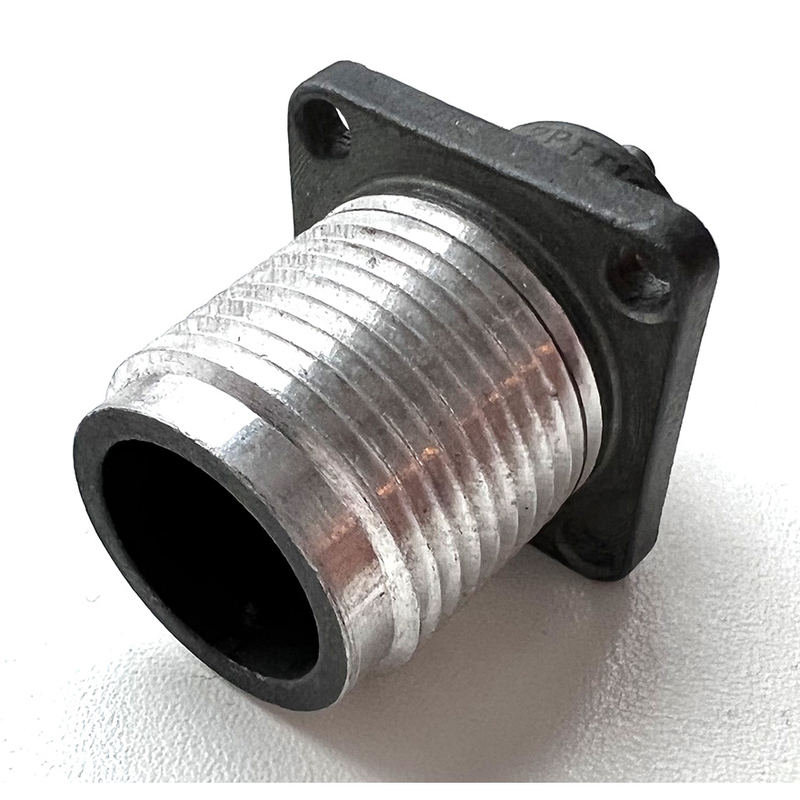

2РТТ16Б2Ш3В — это низкочастотный цилиндрический электрический соединитель блочного типа с резьбовой фиксацией, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение 2РТТ16Б2Ш3В расшифровывается следующим образом: 2РТТ — тип соединителя, 16 — условный размер корпуса, Б — блочный корпус, 2 — количество контактов диаметром 1,5 мм, Ш — вилка, 3 — вариант компоновки контактов, В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на рабочий ток до 10 А на контакт (общий до 20 А), сопротивление контакта не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Он выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с² (30 g), механические удары, пониженное давление до 1,3·10⁻⁴ Па и влажность до 98% при +40°C. Рабочая температура — от -60 до +100°C, ресурс — 1000 часов наработки и 500 сочленений-расчленений. +3

Применение

Используется во внутреннем монтаже с пайкой в радиотехнической и радиоэлектронной аппаратуре, совместим с соединителями серий ШР и 2РТ-А, поставляется в негерметичном, теплостойком и тропикоустойчивом исполнении. Срок сохраняемости — 15 лет.
