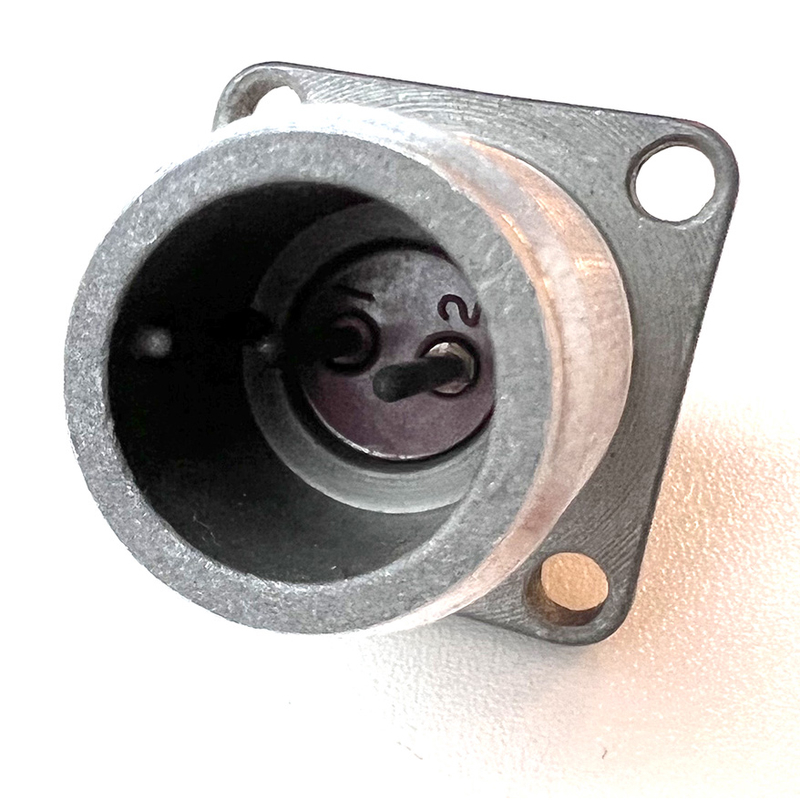

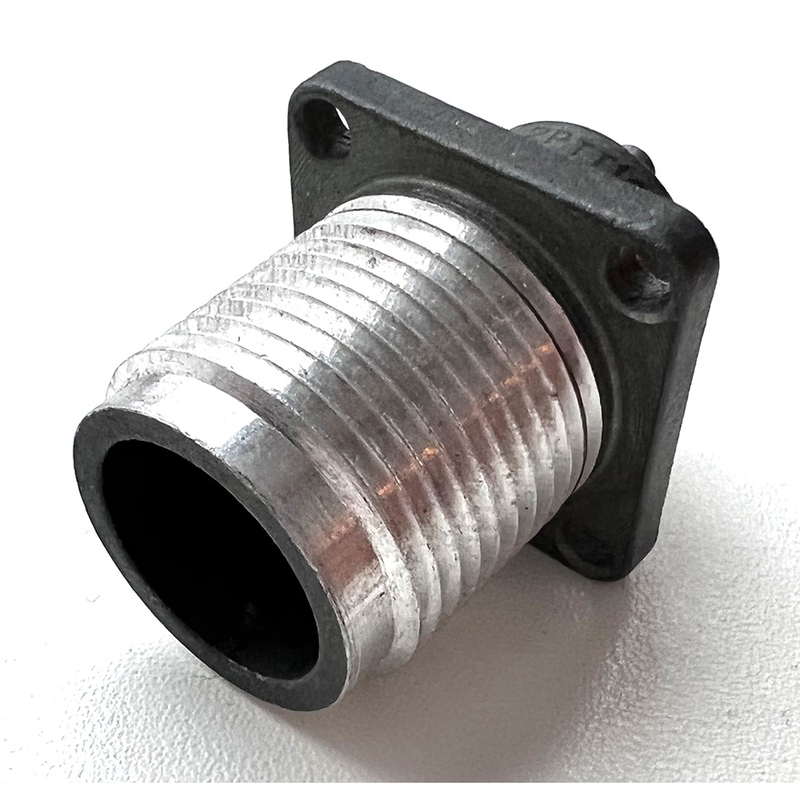

Назначение соединителя 2РТТ16Б2Ш3В

2РТТ16Б2Ш3В — это низкочастотный цилиндрический соединитель блочного типа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется в радиотехнической и радиоэлектронной аппаратуре для внутреннего объёмного монтажа пайкой. Изделие негерметичное, теплостойкое и тропикоустойчивое, то есть рассчитано на эксплуатацию в жёстких климатических условиях.

Расшифровка обозначения 2РТТ16Б2Ш3В

Обозначение модели построено по стандартной схеме и читается следующим образом:

• 2РТТ — тип соединителя;
• 16 — условный размер корпуса;
• Б — блочный корпус;
• 2 — количество контактов диаметром 1,5 мм;
• Ш — вилка;
• 3 — вариант исполнения;
• В — всеклиматическое исполнение.

Таким образом, 2РТТ16Б2Ш3В представляет собой вилку блочного исполнения с двумя контактами диаметром 1,5 мм во всеклиматическом варианте.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Рабочий ток составляет до 10 А на контакт, общий ток — до 20 А.

• Сопротивление контактов — не более 2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Синусоидальная вибрация — до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g);
• Повышенная влажность — до 98 процентов при плюс 40 градусов Цельсия;
• Пониженное давление — до 1,3 на 10 в минус четвёртой степени Паскаля;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — 500;
• Срок сохраняемости — 15 лет.

Изделие выдерживает механические удары, что подтверждает его пригодность для работы в условиях интенсивных нагрузок. Соединитель соответствует требованиям ТУ ГЕ0.364.120 и имеет пылебрызгозащищённое исполнение.

Применение и монтаж

Монтаж соединителя выполняется пайкой. Он предназначен для внутреннего объёмного монтажа в составе радиоэлектронной аппаратуры. Резьбовая фиксация обеспечивает надёжное механическое соединение ответных частей и устойчивость к вибрационным и ударным нагрузкам.

Благодаря всеклиматическому исполнению и тропикоустойчивости изделие может эксплуатироваться при повышенной влажности, в условиях пониженного давления и при широком диапазоне температур. Пылебрызгозащищённое исполнение дополнительно ограничивает проникновение пыли и брызг внутрь корпуса.

Соединитель не является герметичным, поэтому его применение ориентировано на внутренний монтаж аппаратуры, где не требуется полная герметизация по газу или жидкости.

Ключевые особенности

• Низкочастотный цилиндрический соединитель с резьбовой фиксацией;
• Блочный корпус и всеклиматическое исполнение;
• Два контакта диаметром 1,5 мм;
• Рабочее напряжение до 850 В, частота до 3 МГц;
• Рабочий ток до 10 А на контакт, общий — до 20 А;
• Стойкость к вибрации, ударам, влажности и пониженному давлению;
• Соответствие ТУ ГЕ0.364.120.
