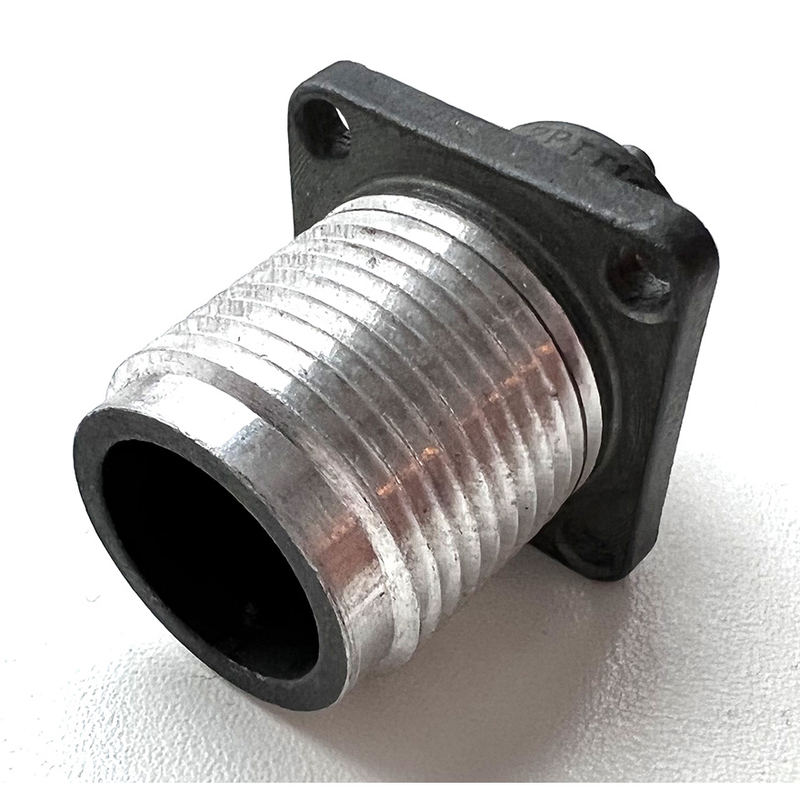

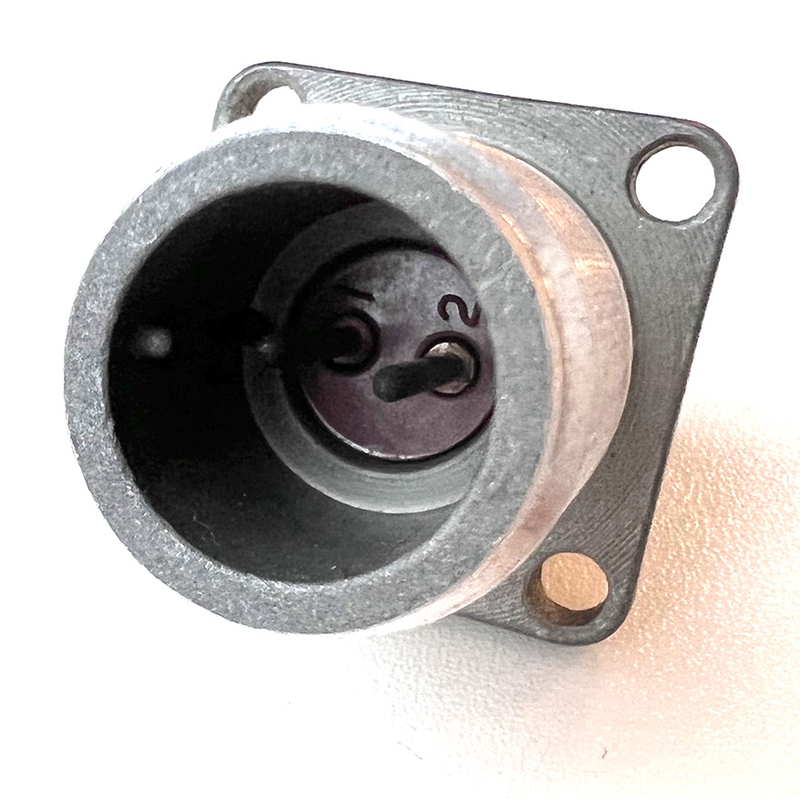

Назначение соединителя 2РТТ16Б2Ш3В

Соединитель 2РТТ16Б2Ш3В представляет собой блочную вилку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока. Изделие разработано для работы в различных условиях эксплуатации и имеет всеклиматическое исполнение, что позволяет применять его в составе электронной и радиотехнической аппаратуры при соединении отдельных узлов и блоков.

Артикул товара — 5020, категория — 2РТТ16. Соединитель относится к типу 2РТТ и входит в группу низкочастотных электрических соединителей, используемых для передачи сигналов и питания между составными частями приборов.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения относятся непосредственно к исполнению 2РТТ16Б2Ш3В.

• Тип соединителя: 2РТТ.
• Условный размер корпуса: 16.
• Количество контактов: 2.
• Сочетание контактов: 3.
• Рабочий ток на контакт: до 10 А.
• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление электрического контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1 ГОм в нормальных климатических условиях.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Способ монтажа: пайка.
• Минимальная наработка: 1000 часов.
• Минимальный срок хранения: 15 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель может функционировать в широком диапазоне температур окружающего воздуха — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Температура перегрева контактов при работе допускается до плюс 180 градусов Цельсия.

Изделие устойчиво к синусоидальной вибрации и механическим ударам. Диапазон частот вибрации составляет от 1 Гц до 5000 Гц. Ускорение механического удара одиночного действия — до 10 000 метров на секунду в квадрате. Такие параметры подтверждают пригодность соединителя для применения в условиях повышенных механических нагрузок.

Конструкция и особенности монтажа

Соединитель состоит из двух частей: вилки и розетки. Для фиксации сочленённого положения предусмотрено резьбовое соединение, которое обеспечивает надёжное удержание ответных частей в процессе эксплуатации.

Вилка может быть использована как с прямым, так и с угловым патрубком. Приборная часть соединителей изготавливается без патрубков или с ними, что позволяет адаптировать изделие под различные условия монтажа в составе аппаратуры.

Контакты имеют серебряное покрытие, обеспечивающее хорошую проводимость и долговечность. Монтаж выполняется пайкой, что способствует надёжности электрического соединения и сохранению стабильных параметров переходного сопротивления.

Применение

Соединитель 2РТТ16Б2Ш3В широко применяется в электронике и радиотехнике для соединения различных узлов и блоков. Благодаря всеклиматическому исполнению, устойчивости к вибрации и ударам, а также широкому температурному диапазону он может использоваться как универсальное решение для множества технических задач, включая построение электрических цепей постоянного и переменного тока с рабочим напряжением до 850 В и током на контакт до 10 А.
