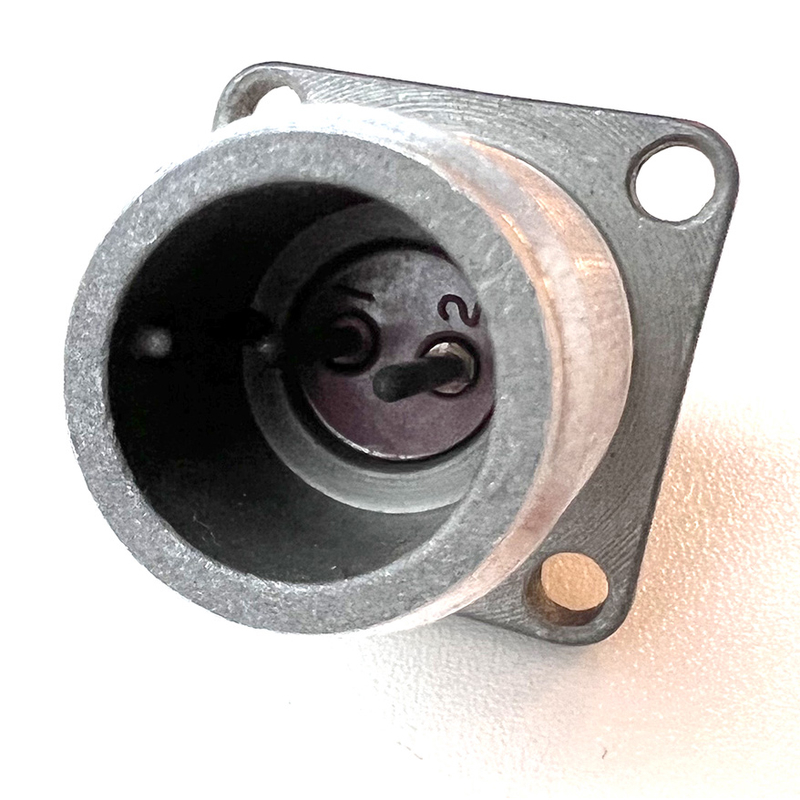

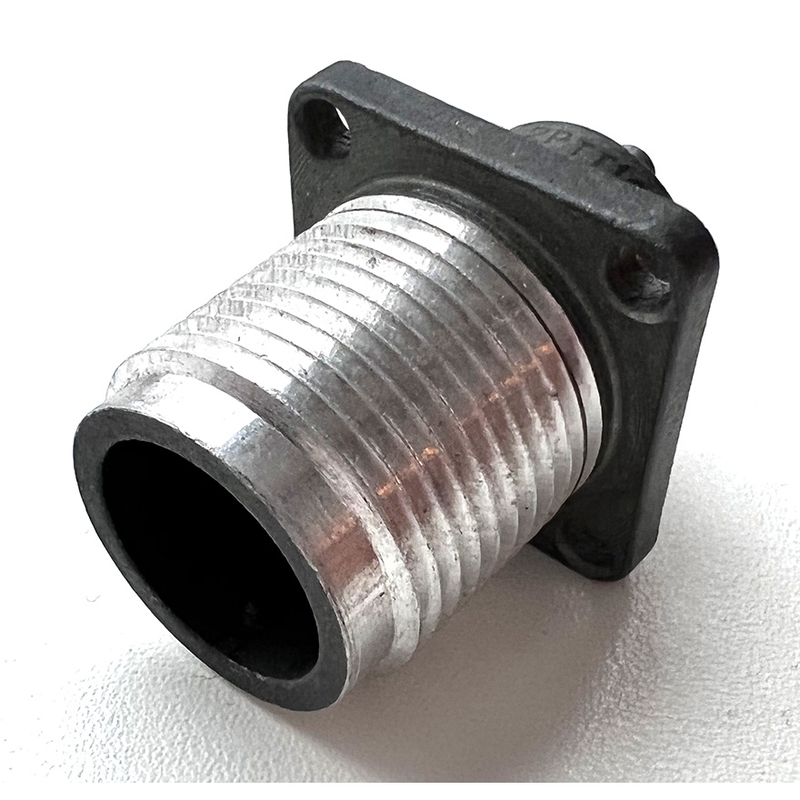

2РТТ16Б2Ш3 — это низкочастотный цилиндрический блочный разъём (вилка) серии 2РТТ для объёмного монтажа с резьбовой фиксацией сочленённого положения, предназначенный для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц и напряжением до порядка 700–850 В (амплитудное значение), в зависимости от конкретных ТУ. +3

Расшифровка обозначения

• 2РТТ – тип соединителя, цилиндрический, низкочастотный.

• 16 – условный размер корпуса (группа по диаметру).

• Б – вид корпуса: блочный (приборная вилка для установки на панель/блок).

• 2 – вариант компоновки и количества контактов (конкретная схема расположения контактов серии 16).

• Ш – штырьковые контакты (вилка).

• 3 – условный ключ по конструкции, варианту исполнения/крепежа.

• В – всеклиматическое исполнение, для работы в широком диапазоне климатических условий.

Основные электрические характеристики

• Назначение: работа в цепях постоянного и переменного тока низкой частоты до 3 МГц. +3

• Максимальное рабочее напряжение: порядка 700–850 В (амплитуда, в зависимости от источника и ТУ). +3

• Рабочий ток на один контакт для исполнения 2РТТ16Б2Ш3 обычно указывается около 10 А.​

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм по разным ТУ и производителям.

• Сопротивление контактов (зависит от диаметра): ориентировочно от 0,15 до 2,5 мОм в пределах серии 2РТТ.

Механическая и климатическая стойкость

• Тип: негерметичный, теплостойкий, тропикоустойчивый, всеклиматическое исполнение.

• Диапазон рабочих температур: от примерно −60 до +100 °C.

• Вибропрочность: синусоидальная вибрация 1–5000 (до 10000) Гц, ускорение порядка 100–300 м/с² (10–30 g) в зависимости от ТУ. +3

• Механический удар: многократный до ~1500 м/с² (150 g), одиночный до ~10000 м/с² (1000 g) по ряду ТУ серии 2РТТ.

• Атмосферное разрежение: работоспособность до порядка 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.) в составе серии.

• Влажность: до 98% при +40 °C.

Надёжность и ресурс

• Минимальная наработка: не менее 1000 часов.

• Число сочленений–расчленений: не менее 500 циклов. +3

• Срок сохраняемости: до 15 лет при соблюдении условий хранения.
