Назначение и область применения

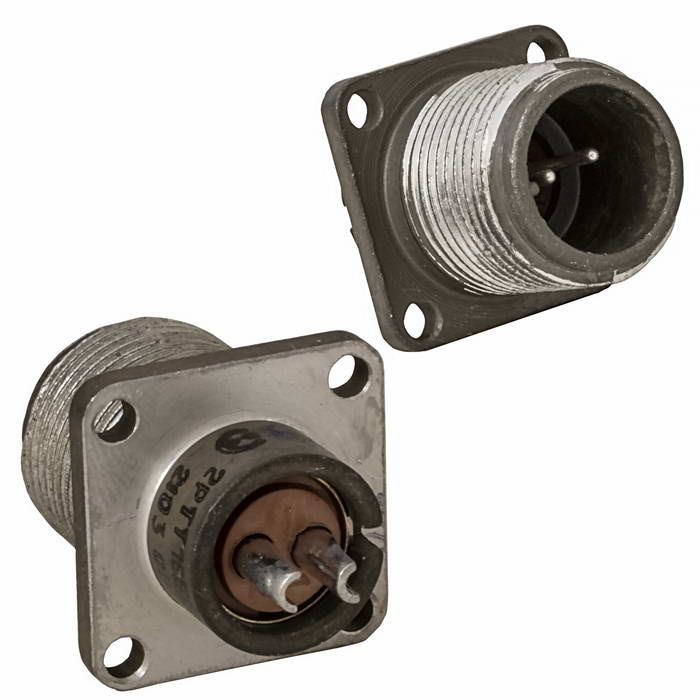

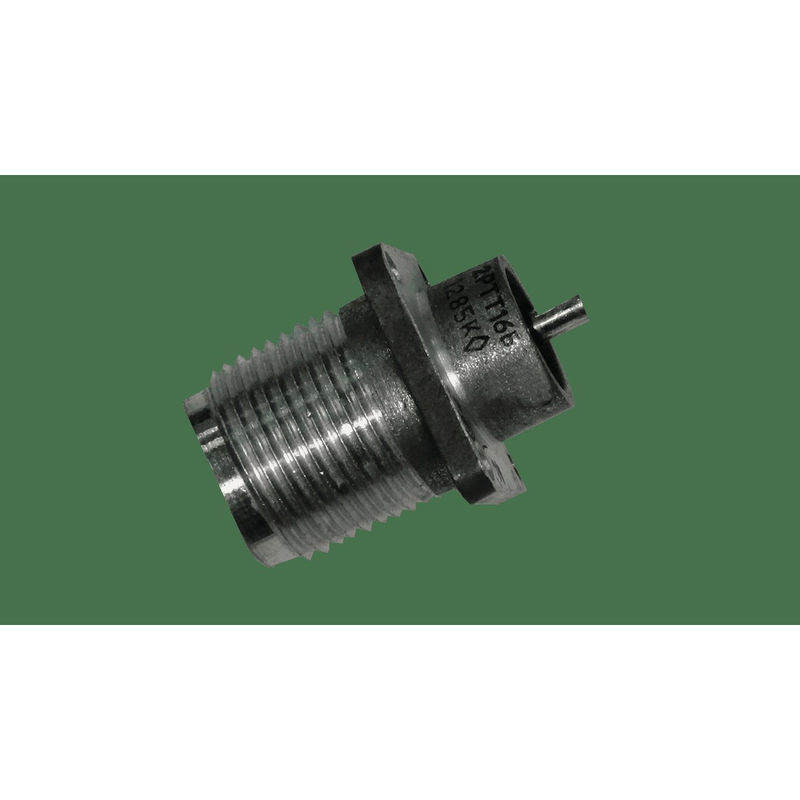

2РТТ16Б2Г3В — приборная розетка блочного типа серии 2РТТ, предназначенная для электрических цепей постоянного и переменного тока с рабочими частотами до 3 мегагерц. Изделие применяется при монтаже как экранированных, так и неэкранированных кабелей внутри приборов, блоков и стоек радиоэлектронной аппаратуры. Такое исполнение востребовано в тех случаях, когда требуется компактное неразъёмное на вид, но обслуживаемое соединение с надёжной фиксацией и защитой от пыли и брызг.

Серия 2РТТ выпускается по техническим условиям ТУ ГЕ0.364.120 и относится к классу пылебрызгозащищённых соединителей. Розетка устанавливается стационарно, то есть является неподвижной частью сочленения, в отличие от ответной вилки, которая подключается к ней. Это определяет типовое применение: розетка монтируется на корпусе прибора, а кабель подводится со стороны вилки.

Конструктивные особенности

Обозначение типоразмера 2РТТ16Б2Г3В раскрывается в последовательности буквенных и цифровых признаков. Условный размер корпуса — 16. Разъём выполнен блочным (признак «Б»), без патрубка. Данное изделие является именно розеткой (признак «Г»), а не вилкой. В конструкции предусмотрено два контакта (цифра 2) диаметром 1,5 миллиметра (обозначение 3).

Сочленение резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под вибрацией. Поляризация одношпоночная: шпонка не позволяет сочленить разъём в неправильном положении и исключает ошибку коммутации. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность электрического контакта.

Розетка исполнена во всеклиматическом варианте «В». Согласно данным описания, серию для внутренней установки во всеклиматическом исполнении выпускает завод «Элекон». Приёмка изделия — «5» (ОСМ), год производства — 2015.

Совместимость и сочленение

2РТТ16Б2Г3В взаимосочленяется с вилками типов ШР и 2РТ-А. Ответной вилкой для данного типоразмера выступает ШР16П2ЭГ5. При подборе ответной части важно учитывать условный размер корпуса 16, резьбовое сочленение, одношпоночную поляризацию и число контактов с их диаметром — все эти параметры должны совпадать, иначе механическое и электрическое сопряжение будет невозможно.

• Тип изделия — приборная розетка блочного типа.
• Серия — 2РТТ, ТУ ГЕ0.364.120.
• Условный размер корпуса — 16.
• Исполнение — блочное, без патрубка.
• Число контактов — 2, диаметр 1,5 мм.
• Покрытие контактов — серебро.
• Поляризация — одношпоночная.
• Сочленение — резьбовое.
• Климатическое исполнение — всеклиматическое, «В».

Технические характеристики

Диапазон рабочих температур для данного изделия составляет от минус 60 до плюс 100 градусов Цельсия. Такие границы позволяют применять розетку в аппаратуре, работающей в широком спектре условий, включая сильный холод и нагрев.

По устойчивости к механическим воздействиям заявлены следующие параметры. Синусоидальная вибрация — в диапазоне от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате, что соответствует 30 g. Механический удар — одиночный с ускорением до 10000 метров на секунду в квадрате, то есть 1000 g, и многократный с ускорением до 1500 метров на секунду в квадрате.

Ресурс сочленений и расчленений — 500 циклов. Этот показатель определяет эксплуатационную долговечность разъёмного соединения при периодических подключениях и отключениях.

Указания по применению

Розетку следует монтировать на корпусе прибора как неподвижную часть соединения, обеспечивая надёжный контакт с ответной вилкой ШР16П2ЭГ5 или другой совместимой вилкой серий ШР и 2РТ-А соответствующего типоразмера. Резьбовое сочленение требует затяжки, достаточной для фиксации, но без чрезмерного усилия, способного повредить резьбу.

1. Проверить соответствие типоразмера корпуса — 16.
2. Убедиться в совпадении числа и диаметра контактов — 2 контакта по 1,5 мм.
3. Совместить шпонку поляризации и ввести вилку до упора.
4. Затянуть резьбовое соединение для фиксации.
5. Проверить надёжность контакта перед подачей напряжения.

Изделие рассчитано на работу в цепях постоянного и переменного тока с частотами до 3 мегагерц. При монтаже допускается применение как экранированных, так и неэкранированных кабелей. Защита от пыли и брызг в сочетании с всеклиматическим исполнением делает розетку пригодной для аппаратуры, эксплуатируемой в сложных условиях.
