Назначение розетки 2РТТ16Б2Г3В

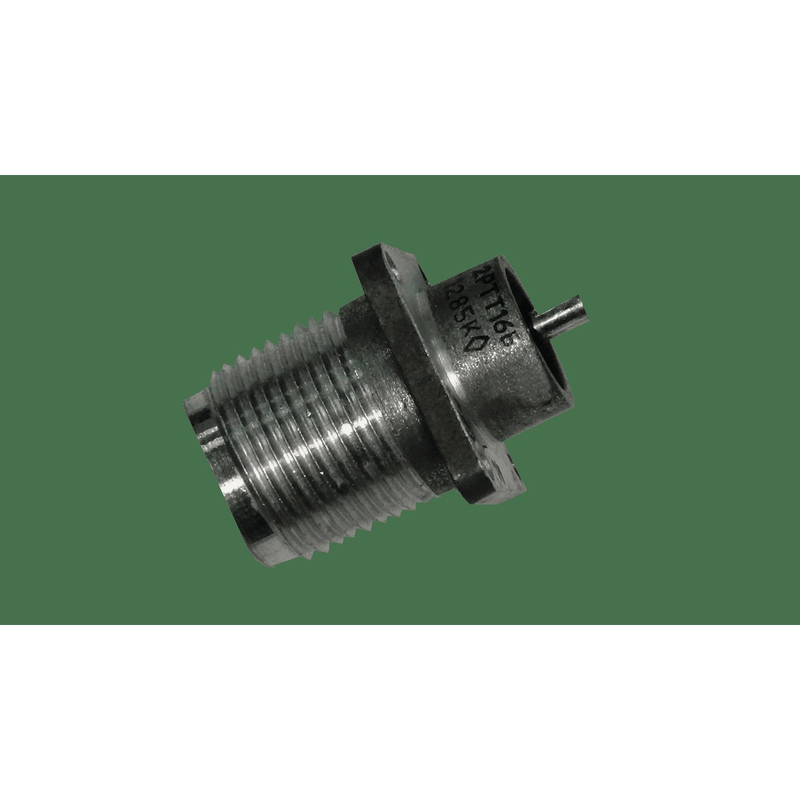

2РТТ16Б2Г3В — это блочная розетка приборного типа из серии низкочастотных цилиндрических соединителей 2РТТ. Изделие предназначено для надежного соединения в электрических цепях радиотехнической и радиоэлектронной аппаратуры. Розетка применяется в цепях постоянного, переменного (до 3 МГц) и импульсного тока для общего применения в приборах.

Конструкция рассчитана на объемный монтаж без патрубка, что делает её удобной для установки внутри корпусов приборов, где важны компактность и защищённость соединения. Металлический цилиндрический корпус с двумя контактами на квадратном фланце обеспечивает механическую прочность и устойчивость к внешним воздействиям.

Расшифровка условного обозначения

Условное обозначение 2РТТ16Б2Г3В расшифровывается следующим образом:

• 2РТТ — тип соединителя;
• 16 — условный размер корпуса;
• Б — блочный вид корпуса;
• 2 — количество контактов;
• Г — резьбовая фиксация;
• 3 — монтаж пайкой;
• В — климатическое исполнение.

Такая маркировка позволяет однозначно определить конструктивные особенности изделия и его место в линейке соединителей серии 2РТТ.

Подтверждённые технические особенности

Розетка 2РТТ16Б2Г3В обладает следующими характеристиками:

• максимальная токовая нагрузка — 20 А, при этом на контакт приходится до 10 А;
• напряжение — до 700–850 В (амплитудное);
• диаметр контактов — 1,5 мм;
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм при нормальных условиях;
• материал контактов — серебро.

Изделие является пылебрызгозащищенным, теплостойким и тропикоустойчивым. Оно сохраняет работоспособность при влажности до 98% при температуре плюс 40 градусов Цельсия и при пониженном давлении 1,3·10⁻⁴ Па.

Устойчивость к механическим и климатическим воздействиям

Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Она устойчива к одиночным ударам с ускорением 10 000 метров на секунду в квадрате и к многократным ударам с ускорением 1500 метров на секунду в квадрате. Линейное ускорение — 200 метров на секунду в квадрате.

Количество сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов. Эти параметры подтверждают пригодность розетки для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры.

Применение и монтаж

Розетка 2РТТ16Б2Г3В применяется в приборах общего назначения, где требуется надёжное электрическое соединение с резьбовой фиксацией. Монтаж выполняется пайкой, что обеспечивает стабильный контакт и устойчивость к вибрационным нагрузкам. Блочное исполнение корпуса позволяет устанавливать розетку непосредственно на шасси или панель прибора.

Благодаря пылебрызгозащищенному и тропикоустойчивому исполнению изделие подходит для эксплуатации в сложных условиях, включая повышенную влажность и пониженное давление. Технический чертёж розетки содержит габариты, расположение контактов и виды спереди, сбоку и сзади, что упрощает проектирование и монтаж.
