Назначение и область применения

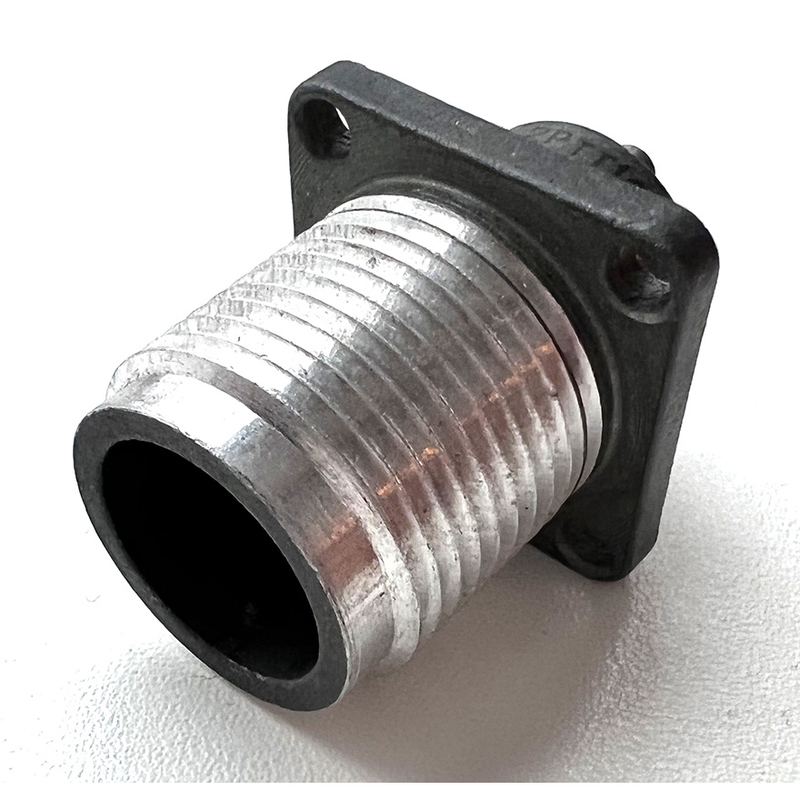

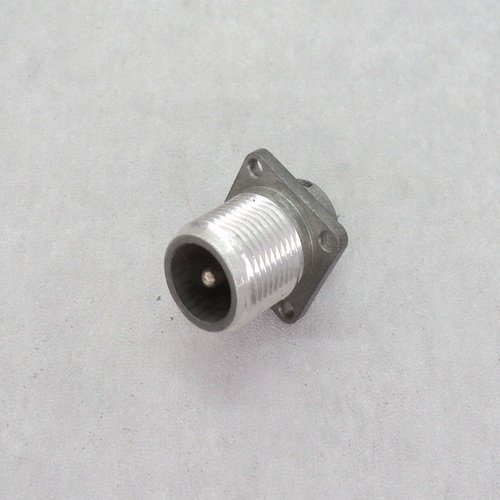

2РТТ16Б1Ш2В представляет собой блочную вилку (приборную) из серии цилиндрических низкочастотных разъёмов 2РТТ. Изделие предназначено для соединения электрических цепей во внутренних электрических установках. Разъём применяется для коммутации постоянного тока, переменного тока частотой до 3 МГц, а также импульсных токов при амплитудном напряжении до 850 В.

Основное назначение модели — приборные соединения в промышленном оборудовании. Исполнение разъёма — всеклиматическое, что позволяет эксплуатировать его в широком диапазоне внешних условий. Рабочее положение — любое, с ориентацией по пазам и контактам.

Конструкция и состав

Разъём состоит из вилки и розетки. Данная модель — блочная вилка, то есть она поставляется без кожуха и без патрубка. Соединитель имеет один контакт диаметром 3,5 мм. Корпус изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Материал контактов — серебро.

Разъём негерметичный, выполнен в пылебрызгозащищённом исполнении. Габаритные размеры корпуса составляют 25 на 25 на 42 мм, масса изделия — около 18 г.

Технические характеристики

Ниже приведены подтверждённые параметры изделия:

• число контактов — 1;
• диаметр контакта — 3,5 мм;
• максимальная токовая нагрузка — 50 А;
• сопротивление контакта — не более 0,75 мОм;
• амплитудное напряжение — до 850 В;
• частота переменного тока — до 3 МГц;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к синусоидальной вибрации — 1–5000 Гц с ускорением 30 g;
• устойчивость к механическим ударам — до 1000 g;
• ресурс сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 часов.

Расшифровка условного обозначения

Обозначение 2РТТ16Б1Ш2В читается последовательно и отражает ключевые признаки изделия:

1. 2РТТ — тип разъёма;
2. 16 — размер корпуса;
3. Б — блочное исполнение;
4. 1 — число контактов;
5. Ш — вилка;
6. 2 — сочетание контактов;
7. В — всеклиматическое исполнение.

Производитель и соответствие

Производитель изделия — АО «Завод Элекон», период выпуска 1976–1991 годы. Разъём соответствует техническим условиям ТУ ГЕ0.364.120. Указанные сведения о происхождении относятся к историческому периоду выпуска и приведены в соответствии с данными о товаре.

Применение и эксплуатационные особенности

Вилка 2РТТ16Б1Ш2В применяется в составе приборных соединений промышленного оборудования. Благодаря всеклиматическому исполнению она подходит для работы при воздействии вибрации, ударов и значительных перепадов температуры. Пылебрызгозащищённая конструкция ограничивает попадание пыли и брызг внутрь соединителя, однако изделие не является герметичным, что необходимо учитывать при выборе места установки.

Максимальная токовая нагрузка 50 А и низкое сопротивление контакта не более 0,75 мОм обеспечивают стабильную передачу тока в цепях соответствующей мощности. Высокое сопротивление изоляции не менее 1000 МОм поддерживает надёжное разделение электрических цепей. Ресурс в 500 сочленений-расчленений и наработка не менее 1000 часов определяют область применения изделия как соединения, не подвергающиеся частой перекоммутации.

При монтаже следует соблюдать ориентацию по пазам и контактам; рабочее положение разъёма — любое. Для соединения используется ответная часть — розетка соответствующего типоразмера.
