Назначение разъёма 2РТТ16Б1Г2В

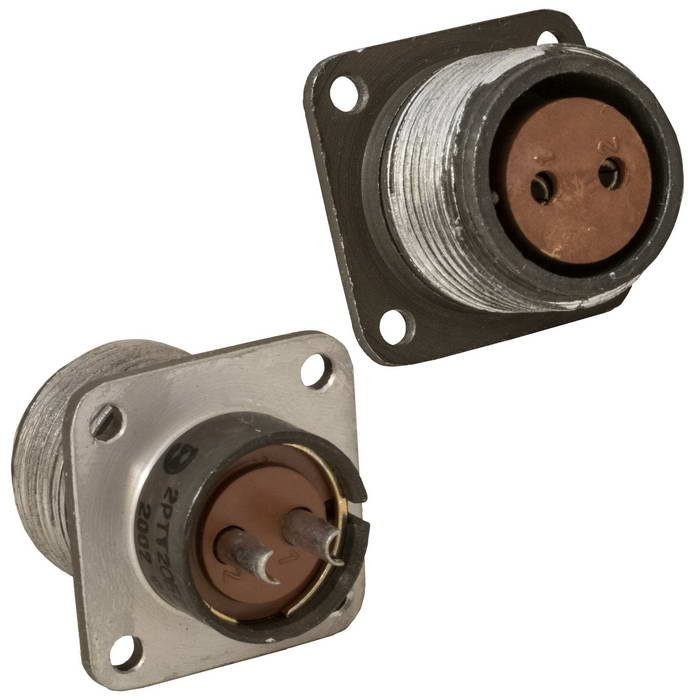

2РТТ16Б1Г2В «Элекон» — низкочастотный цилиндрический разъём (розетка) российского производства, входящий в серию 2РТТ. Серия предназначена для соединения проводных цепей в электронной аппаратуре различного назначения. Изделие применяется там, где требуется надёжное разъёмное соединение с обычной (негерметичной) защитой от пыли и брызг, без специального вакуумирования монтажного пространства.

Разъём рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Такие параметры делают его пригодным для силовых и измерительных цепей в приборах и установках промышленного и лабораторного применения.

Конструктивные особенности

Корпус разъёма цилиндрической формы, монтаж объёмный. Сочленённое положение фиксируется резьбовым соединением, что исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок. Исполнение «Б» обычно означает приборный блочный вариант без патрубка, «Г» — тип контактной группы, а «2В» — вариант конструктивного исполнения и исполнения внешних элементов.

Количество контактов — 1 штука с диаметром контакта около 3,5 мм. Такая контактная группа обеспечивает передачу значительного тока при малом переходном сопротивлении.

Подтверждённые технические характеристики

• Максимальный ток на один контакт и общий ток — до 50 А.
• Сопротивление контакта — не более примерно 0,75 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Амплитудное значение напряжения цепи — до 850 В.
• Рабочая частота цепей — до 3 МГц.
• Число сочленений и расчленений — около 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Устойчивость к вибрации с частотами до 5000 Гц и ускорениями до примерно 300 м/с² (около 30 g).
• Устойчивость к одиночным механическим ударам с ускорением до 10000 м/с² (около 1000 g).

Применение

Разъём востребован в приборах и установках, где необходимы надёжные разъёмные соединения проводных цепей: в блоках питания, измерительной и испытательной аппаратуре, системах управления и других электронных устройствах. Благодаря сочетанию высокого тока на контакт, низкого переходного сопротивления и стойкости к механическим воздействиям изделие подходит для эксплуатации в условиях вибрации и ударных нагрузок.

Негерметичное исполнение определяет область применения: это закрытые помещения и отсеки аппаратуры, где отсутствует прямое воздействие воды и агрессивных сред. Для цепей с повышенными требованиями к герметичности данный разъём не предназначен.

Приёмка, год выпуска и комплектация

Товар имеет приёмку «5» и год выпуска 2015. Указанные сведения подтверждают соответствие изделия установленным требованиям приёмки. Комплектация и страна производства определяются производителем «Элекон»; разъём выпущен в России. Артикул товара — 50486.

При монтаже следует учитывать объёмный способ установки: подключение проводов выполняется пайкой в соответствии с конструкцией контактной группы. Резьбовая фиксация сочленённого положения требует аккуратного затягивания, чтобы не повредить резьбу при многократных циклах соединения и разъединения.
