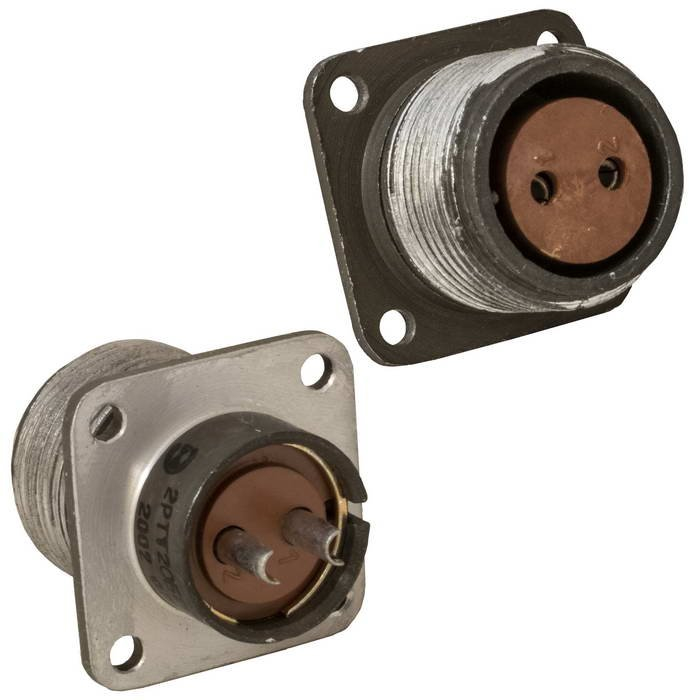

2РТТ16Б1Г2В Элекон

Цена:

1950 ₽

Производитель: Элекон

Технические характеристики

2РТТ16Б1Г2В — это блочная пылебрызгозащищенная розетка серии 2РТТ от завода «Элекон», предназначенная для соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц ) при напряжении до 850 В (амплитудное значение).

Соединитель относится к низкочастотным цилиндрическим разъемам объемного монтажа с резьбовой фиксацией сочленённого положения.
Изделие выполнено как блочный соединитель без патрубка (Б1) , рассчитан для монтажа в приборы и щиты, может использоваться с экранированными и неэкранированными кабелями.

Напряжение цепи : до 850 В (амплитудное значение).
Частота тока : до 3 МГц.
Один контакт :
- максимальный ток — до 50 А ;
- сопротивление контакта — не более 0,75 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Количество сочленений–расчленений : не менее 500.
Минимальная наработка : 1000 часов.
Климатическое исполнение : всеклиматическое, рабочий диапазон температур примерно от −60 до +100 °C (уточняется по ГЕ0.364.120 ТУ).
Устойчив к вибрации и механическим ударам , что позволяет применять соединитель в условиях повышенных механических нагрузок.

Серия 2РТТ — это пылебрызгозащищённые низкочастотные соединители для всеклиматического исполнения по техусловиям ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).
Контакты выполнены из материалов с серебряным покрытием, что обеспечивает хорошую электропроводность и коррозионную стойкость.

Описание

Назначение розетки 2РТТ16Б1Г2В

2РТТ16Б1Г2В — это блочная пылебрызгозащищённая розетка серии 2РТТ от завода «Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется там, где требуется надёжное и герметичное электрическое соединение, устойчивое к воздействию пыли, брызг и механических нагрузок.

Соединитель относится к низкочастотным цилиндрическим разъёмам объёмного монтажа с резьбовой фиксацией сочленённого положения. Такая конструкция обеспечивает стабильный контакт и исключает самопроизвольное расчленение под воздействием вибрации.

Конструктивные особенности

Изделие выполнено как блочный соединитель без патрубка (исполнение Б1). Оно рассчитано для монтажа в приборы и щиты, может использоваться как с экранированными, так и с неэкранированными кабелями. Контакты изготовлены из материалов с серебряным покрытием, что обеспечивает хорошую электропроводность и коррозионную стойкость.

Серия 2РТТ представляет собой пылебрызгозащищённые низкочастотные соединители всеклиматического исполнения, выпускаемые по техническим условиям ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).

Технические характеристики

Напряжение цепи: до 850 В (амплитудное значение).
Частота тока: до 3 МГц.
Максимальный ток одного контакта: до 50 А.
Сопротивление контакта: не более 0,75 мОм.
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Количество сочленений–расчленений: не менее 500.
Минимальная наработка: 1000 часов.
Климатическое исполнение: всеклиматическое, рабочий диапазон температур примерно от минус 60 до плюс 100 градусов Цельсия (уточняется по ГЕ0.364.120 ТУ).
Резьбовая фиксация сочленённого положения.

Условия применения

Благодаря всеклиматическому исполнению и устойчивости к вибрации и механическим ударам розетка 2РТТ16Б1Г2В может применяться в условиях повышенных механических нагрузок. Она подходит для эксплуатации в составе приборов и щитов, где требуется пылебрызгозащищённое соединение цепей постоянного и переменного тока.

Монтаж выполняется объёмным способом, что позволяет использовать розетку в различных электротехнических и радиотехнических изделиях. Сочетание серебряного покрытия контактов, стойкости к климатическим воздействиям и высоких электрических параметров делает данный соединитель надёжным решением для ответственных применений.
