Назначение соединителя

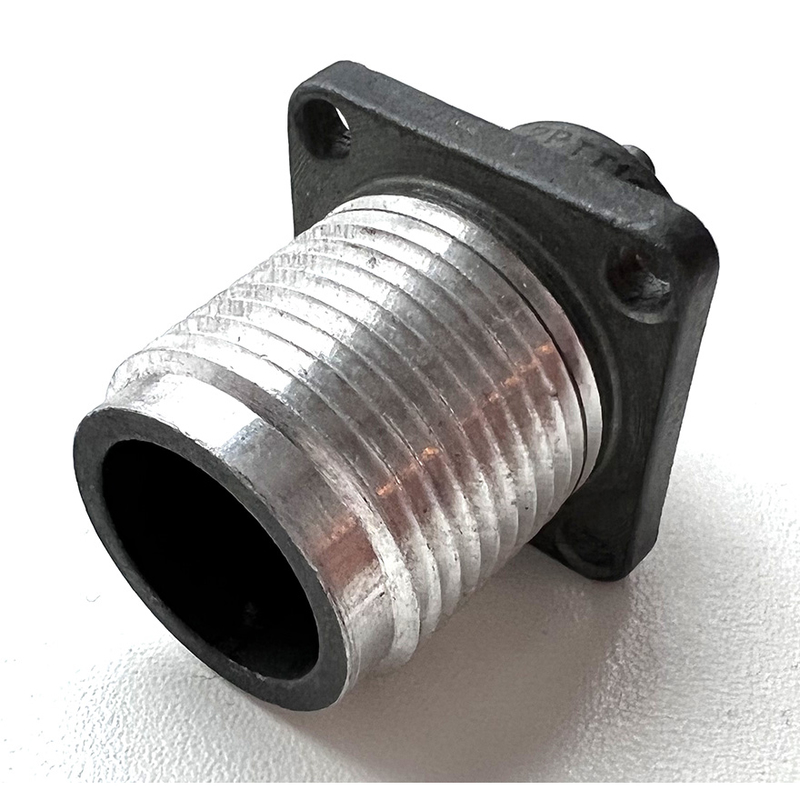

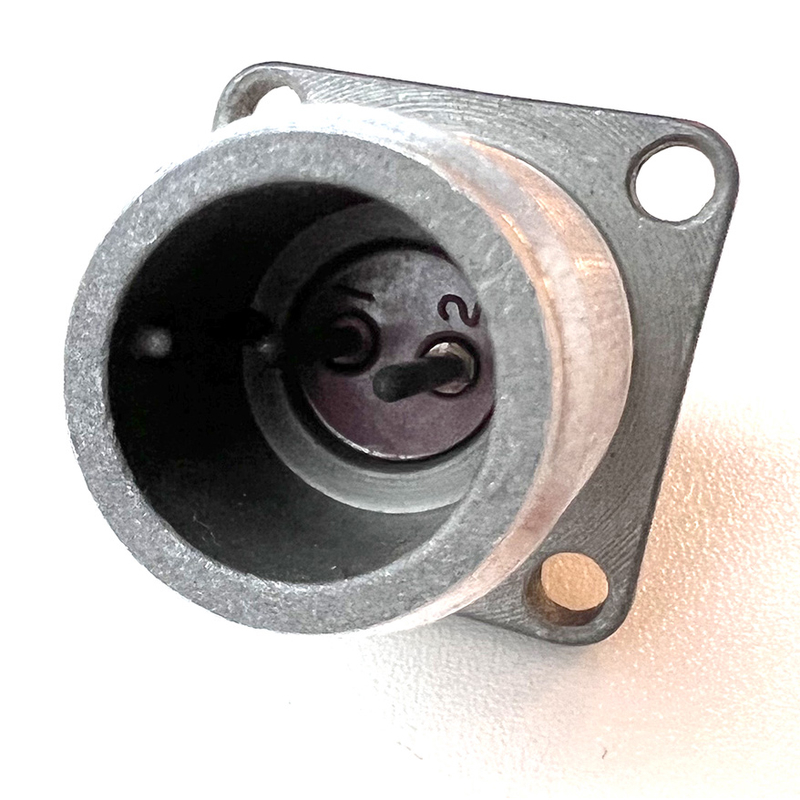

2РТТ16Б-2Ш-3В — это вилка блочная низкочастотного цилиндрического соединителя серии 2РТТ с резьбовой фиксацией сочлененного положения. Изделие предназначено для объемного монтажа пайкой и применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение).

Соединитель негерметичный, теплостойкий, тропикоустойчивый, всеклиматического исполнения, что позволяет использовать его в сложных условиях эксплуатации. Вилка является одной из взаимосочленяемых частей соединителя и работает в паре с ответной частью, имеющей три гнездовых контакта.

Расшифровка обозначения

• 2РТТ — тип соединителя.
• 16 — условный размер корпуса.
• Б — блочный вид корпуса.
• 2Ш — два штыревых контакта.
• 3В — три гнездовых контакта взаимосочленяемых частей.
• Отсутствие буквы перед обозначением типа — исполнение без патрубка, то есть приборная вилка.

Конструктивные особенности

Корпус вилки относится к блочному виду, что определяет способ ее установки и компоновки в составе блока. Резьбовая фиксация сочлененного положения исключает самопроизвольное расчленение под действием вибрации и механических нагрузок. Монтаж выполняется объемным способом, пайкой проводников к контактам.

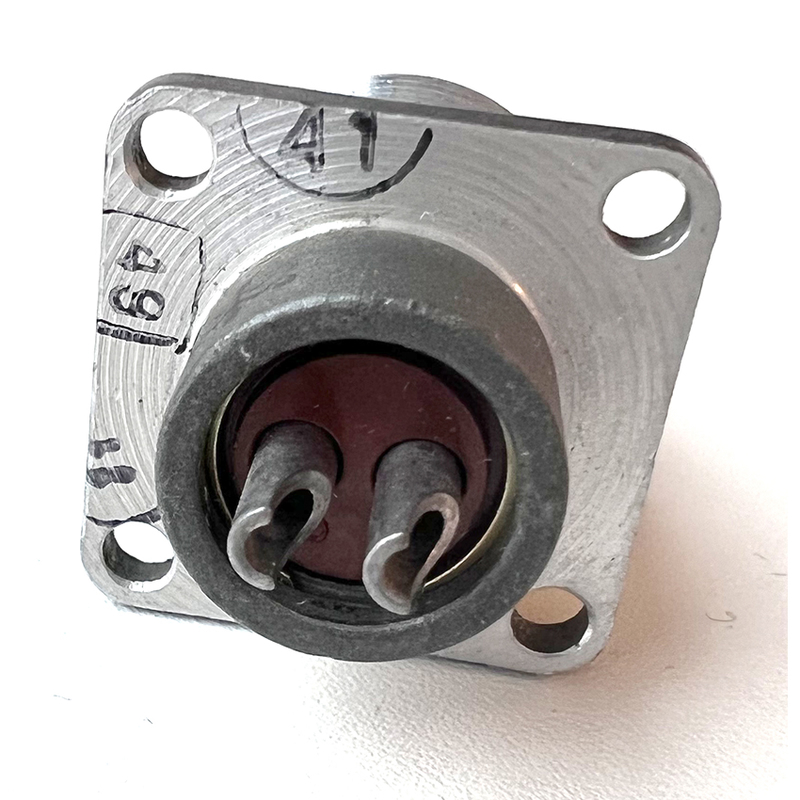

Вилка содержит два штыревых контакта и предназначена для стыковки с ответной частью, оснащенной тремя гнездовыми контактами. Такое сочетание контактов обеспечивает передачу как силовых, так и сигнальных цепей в пределах одного соединения.

Технические характеристики

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Механические удары: до 1500 метров на секунду в квадрате (150 g).
• Повышенная влажность: 98 процентов при плюс 40 градусов Цельсия.
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвертой степени Паскаля.
• Рабочий ток на контакт: до 20 Ампер (в зависимости от диаметра 1,5 миллиметра).
• Сопротивление контактов: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 Мегаом.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и ресурс

Совокупность характеристик позволяет применять соединитель в аппаратуре, работающей при воздействии широкого спектра механических и климатических факторов: длительной вибрации, ударных нагрузок, повышенной влажности и пониженного давления. Теплостойкость и тропикоустойчивость расширяют область использования, включая регионы с жарким и влажным климатом.

Заявленный ресурс составляет не менее 1000 часов наработки при 500 циклах сочленения и расчленения, а срок сохраняемости достигает 15 лет, что подтверждает пригодность изделия для длительного хранения и эксплуатации в составе ответственной аппаратуры.

Применение

Соединитель 2РТТ16Б-2Ш-3В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц с максимальным рабочим напряжением до 850 В (амплитудное значение). Его используют для объемного монтажа пайкой в блочных конструкциях, где требуется надежное разъемное соединение с резьбовой фиксацией.

Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам вилка востребована в приборах и устройствах, эксплуатируемых в жестких условиях: при повышенной влажности, пониженном давлении и значительных механических воздействиях. Вилка работает только в паре с соответствующей ответной частью, имеющей три гнездовых контакта.
