2РТТ16Б-2Г-3В

Цена:

3350 ₽

Технические характеристики

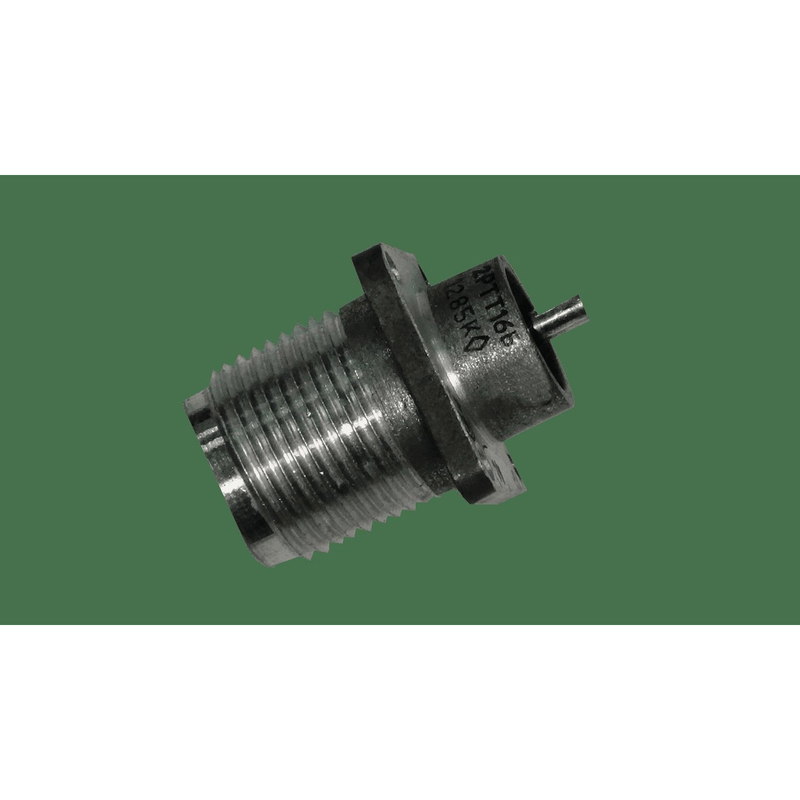

2РТТ16Б-2Г-3В представляет собой розетку блочного типа из серии цилиндрических соединителей 2РТТ, предназначенную для надежного подключения в электрических цепях. Она используется в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения, подходит для постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 850 В.

Соединитель имеет 2 контакта диаметром 1,5 мм с серебряным покрытием, максимальную токовую нагрузку 20 А (на контакт — до 10 А) и сопротивление контакта не более 2,5 мОм. Сопротивление изоляции составляет не менее 5000 МОм, а ресурс — минимум 1000 часов работы с 500 циклами сочленения-расчленения.

Модель всеклиматического исполнения (В) выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 300 м/с², механические удары до 10000 м/с² (одиночные) и 1500 м/с² (многократные), а также линейное ускорение 200 м/с². Работает при пониженном давлении до 1,3·10⁻⁴ Па.

Обозначение расшифровывается как: 2РТТ — тип, 16 — размер корпуса, Б — блочный корпус, 2 — число контактов, Г — розетка, 3 — сочетание контактов, В — всеклиматическое исполнение. Это негерметичная приборная розетка без патрубка для внутреннего монтажа методом пайки.

Описание

Назначение и область применения

Розетка блочная 2РТТ16Б-2Г-3В входит в серию цилиндрических соединителей 2РТТ и предназначена для надёжного электрического подключения в цепях радиотехнической и радиоэлектронной аппаратуры. Это соединитель общего назначения, применяемый для коммутации постоянного тока, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 850 В. Изделие относится к приборным розеткам внутреннего монтажа: установка производится методом пайки, корпус негерметичный и не имеет патрубка.

Технические характеристики

Число контактов — 2.
Диаметр контактов — 1,5 мм, покрытие контактов — серебряное.
Максимальная токовая нагрузка — 20 А, при этом на один контакт допускается до 10 А.
Сопротивление контакта — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс — не менее 1000 часов работы и не менее 500 циклов сочленения-расчленения.
Рабочее напряжение — до 850 В.
Рабочий диапазон частот переменного тока — до 3 МГц.

Условия эксплуатации и механическая стойкость

Исполнение В — всеклиматическое, что подтверждает пригодность соединителя к работе в тяжёлых условиях. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с². Механические удары: одиночные — до 10000 м/с², многократные — до 1500 м/с². Допускается также линейное ускорение до 200 м/с².

Отдельно нормирована работа при пониженном давлении — вплоть до 1,3·10⁻⁴ Па. Совокупность этих параметров определяет применение розетки в аппаратуре, эксплуатируемой при интенсивных вибрационных и ударных нагрузках, в том числе в условиях разряжённой атмосферы.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ16Б-2Г-3В читается следующим образом:

2РТТ — тип соединителя.
16 — размер корпуса.
Б — блочный корпус.
2 — число контактов.
Г — розетка.
3 — сочетание контактов.
В — всеклиматическое исполнение.

Таким образом, 2РТТ16Б-2Г-3В — это негерметичная приборная розетка блочного типа с двумя контактами диаметром 1,5 мм без патрубка, рассчитанная на внутренний монтаж пайкой. Модель подходит для использования в составе цилиндрических соединителей серии 2РТТ в качестве ответной части для соответствующих вилок. Артикул изделия — 5005.
