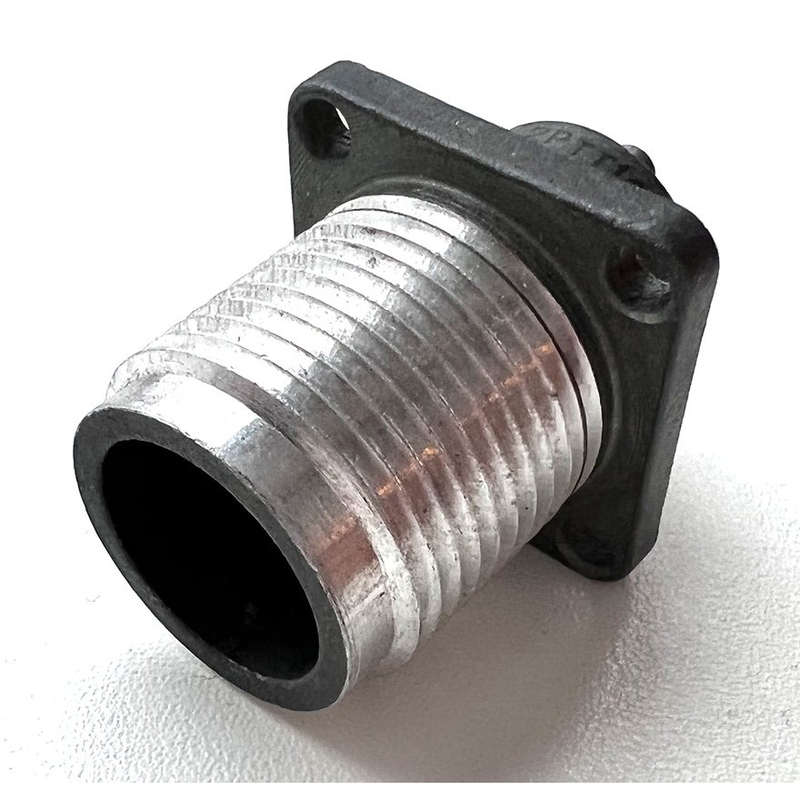

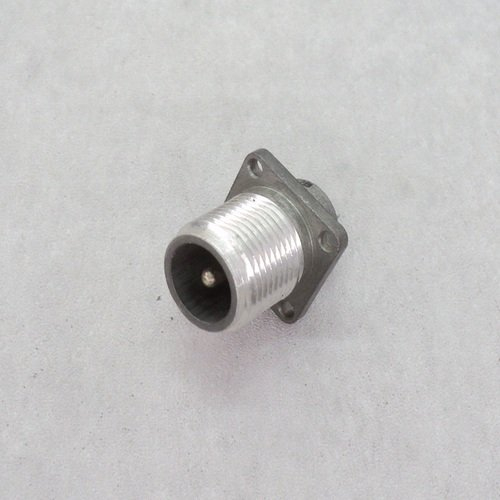

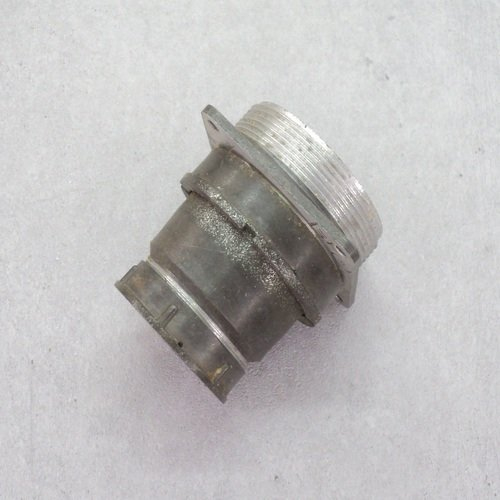

Назначение соединителя 2РТТ16Б-1Ш-2В

2РТТ16Б-1Ш-2В — это цилиндрический низкочастотный соединитель пылебрызгозащищенного типа, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для электрического соединения и разъединения цепей в условиях повышенных требований к стойкости к внешним воздействующим факторам.

Конструкция соединителя обеспечивает надежный контакт при эксплуатации в составе наземной, морской и горно-шахтной техники. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок, а внутренний монтаж пайкой обеспечивает стабильное электрическое соединение проводников с контактами.

Расшифровка обозначения

Маркировка соединителя построена по отраслевой системе обозначений и содержит сведения о типе, размере корпуса, составе контактов и исполнении. Ниже приведена расшифровка позиций обозначения 2РТТ16Б-1Ш-2В.

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• 16 — условный размер корпуса.
• Б — блочный корпус.
• 1Ш — сочетание контактов: один контакт, розетка (Ш).
• 2В — диаметр контакта 2 мм, всеклиматическое исполнение (В).

Подтвержденные технические характеристики

Соединитель рассчитан на рабочий ток до 2,5 А на контакт (в зависимости от диаметра). Сопротивление контакта составляет не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Эти параметры обеспечивают стабильность электрического соединения и малые потери в цепи.

Условия эксплуатации отличаются широким диапазоном. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию до 300 м/с² в диапазоне частот от 1 до 5000 Гц, удары до 1500 м/с² и пониженное давление 1,3·10⁻⁴ Па.

Ресурс изделия подтвержден следующими показателями: срок службы — минимум 1000 часов наработки, количество сочленений-расчленений — 500. Совокупность этих характеристик определяет применимость соединителя в аппаратуре, работающей в тяжелых климатических и механических условиях.

Сводка основных параметров

• Тип: цилиндрический низкочастотный соединитель, пылебрызгозащищенный.
• Частота: до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Рабочий ток: до 2,5 А на контакт.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: до 300 м/с² в диапазоне от 1 до 5000 Гц.
• Удары: до 1500 м/с².
• Пониженное давление: 1,3·10⁻⁴ Па.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: 500.

Применение и особенности конструкции

Соединитель используется во всеклиматическом исполнении для надежного соединения в приборах, включая наземную, морскую и горно-шахтную технику. Всеклиматическое исполнение означает пригодность к работе в условиях повышенной влажности, солевого тумана и других агрессивных факторов, характерных для указанных областей применения.

Резьбовая фиксация обеспечивает механическую прочность соединения и препятствует ослаблению контакта при длительной эксплуатации. Внутренний монтаж пайкой позволяет выполнить подключение проводников непосредственно к контактам, что повышает надежность электрического перехода. Исполнение корпуса — блочное, с условным размером 16; сочетание контактов — один контакт диаметром 2 мм, розетка. Такое сочетание определяет область применения изделия как элемента коммутации одиночных цепей в составе блоков и приборов.

Области применения

1. Наземная техника — соединение электрических цепей в приборах и блоках.
2. Морская техника — работа в условиях влажности и солевого воздействия.
3. Горно-шахтная техника — эксплуатация при вибрации, ударах и пониженном давлении.

Благодаря пылебрызгозащищенному исполнению и стойкости к широкому набору внешних воздействий соединитель 2РТТ16Б-1Ш-2В подходит для применения в аппаратуре, к которой предъявляются требования по теплостойкости, тропикоустойчивости и механической прочности. Артикул изделия — 5004, категория — 2РТТ16.
