Назначение соединителя

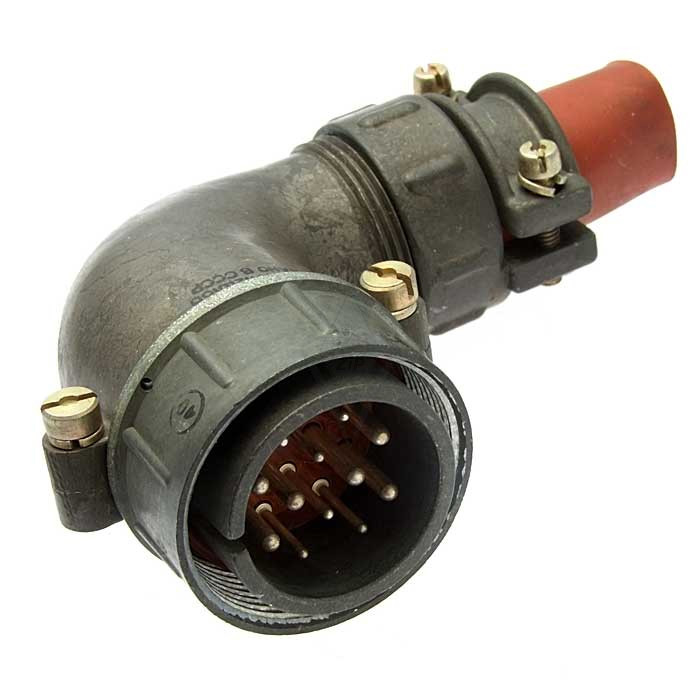

2РТТ12КУН1Г1В — это розетка кабельная с угловым патрубком, выпускаемая заводом «Элекон». Изделие предназначено для неэкранированного кабеля и входит в серию цилиндрических низкочастотных соединителей 2РТТ, изготавливаемых по техническим условиям ТУ ГЕ0.364.120. Основное назначение розетки — обеспечение разъёмного электрического соединения кабельных линий с ответными частями приборов и блоков аппаратуры.

Угловой патрубок позволяет подводить кабель под углом к корпусу, что особенно важно при ограниченном монтажном пространстве внутри шкафов, пультов и стоек. Розетка применяется там, где требуется надёжная коммутация при повышенных требованиях к защите от пыли и брызг.

Подтверждённые технические особенности

Соединитель относится к классу пылебрызгозащищённых изделий. Он рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сочленение с ответной частью резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильное механическое крепление.

Контактная группа имеет серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического контакта. Условный диаметр корпуса составляет 12 мм. Розетка подходит для пайки на кабель, то есть монтаж выполняется паяным соединением проводников с контактами соединителя.

• Тип изделия: розетка кабельная с угловым патрубком.
• Серия: 2РТТ, цилиндрические низкочастотные соединители.
• Нормативный документ: ТУ ГЕ0.364.120.
• Тип кабеля: неэкранированный.
• Степень защиты: пылебрызгозащищённое исполнение.
• Род тока: постоянный и переменный.
• Частотный диапазон: до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Сочленение: резьбовое, одношпоночная поляризация корпусов.
• Покрытие контактов: серебро.
• Условный диаметр корпуса: 12 мм.
• Способ монтажа: пайка на кабель.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Область применения

Благодаря сочетанию пылебрызгозащищённого корпуса, резьбового сочленения и широкого температурного диапазона розетка 2РТТ12КУН1Г1В широко используется в электро- и радиооборудовании, а также в контрольно-измерительных приборах. Она востребована в составе кабельных сборок, соединяющих датчики, блоки питания, измерительные модули и пульты управления.

Изделие применимо в аппаратуре, работающей в сложных условиях эксплуатации, включая воздействие пыли, брызг и перепадов температуры. Угловой патрубок делает розетку удобной для монтажа в стеснённых условиях, а пайка на кабель обеспечивает надёжный и долговечный электрический контакт.

Порядок подбора и монтажа

1. Убедиться, что ответная часть соответствует серии 2РТТ и имеет условный диаметр корпуса 12 мм.
2. Проверить поляризацию корпусов: одношпоночное исполнение должно совпадать у розетки и вилки.
3. Подготовить неэкранированный кабель под пайку контактов.
4. Выполнить паяное соединение проводников с контактами розетки.
5. Закрепить кабель в угловом патрубке и сочленить розетку с ответной частью резьбовым соединением.

При эксплуатации следует соблюдать допустимое напряжение до 850 В (амплитудное значение) и частотный предел до 3 МГц, а также учитывать рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Комплектация и идентификация

Поставка осуществляется под наименованием 2РТТ12КУН1Г1В Элекон, артикул 4994, категория 2РТТ12. Сведения о дополнительной комплектации, гарантийных сроках, стране производства и сертификатах в предоставленных данных отсутствуют и в описании не приводятся.
