2РТТ12КПН1Ш1В
Технические характеристики
2РТТ12КПН1Ш1В

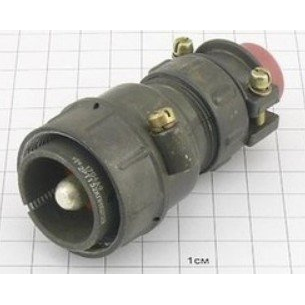

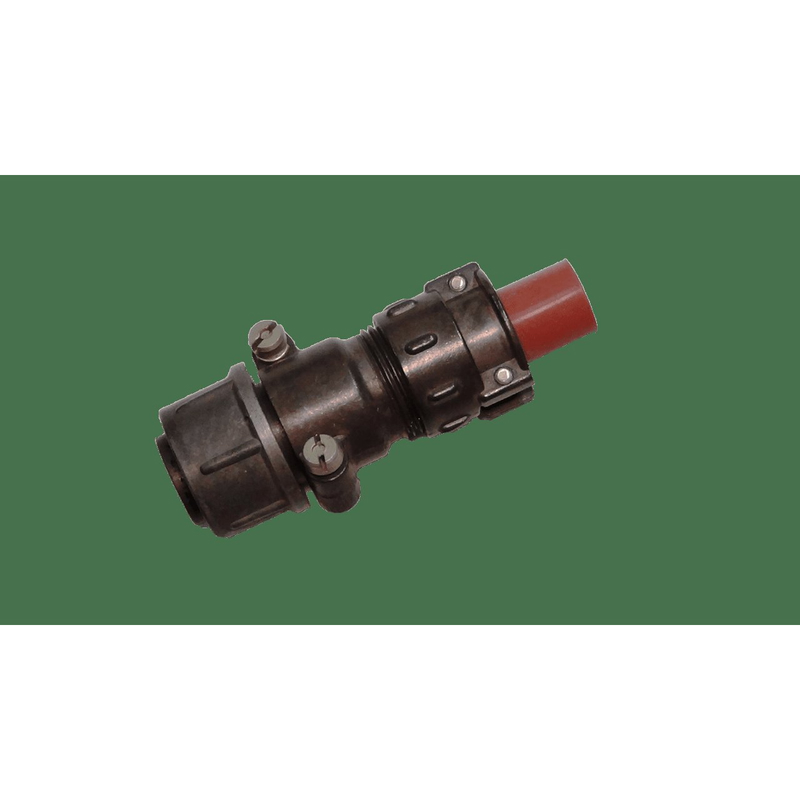

2РТТ12КПН1Ш1В — это цилиндрический низкочастотный электрический соединитель (вилка кабельная) из серии 2РТТ, предназначенной для работы в сложных климатических условиях.
Назначение и область применения
Соединитель относится к пылебрызгозащищённым, тропико‑ и теплостойким изделиям и применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Он рассчитан на использование в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Конструкция и расшифровка обозначения
2РТТ — тип соединителя: пылебрызгозащищённый, тропико‑ и теплостойкий.
12 — условный размер корпуса (примерно 12 мм).
К — кабельный корпус.
П — прямой патрубок.
Н — низкочастотный низкотоковый тип.
1 — количество контактов (один штыревой контакт).
Ш1 — вид контактной системы (штырь).
В — всеклиматическое исполнение.
Основные технические параметры
Соединитель имеет резьбовую фиксацию сочленённого положения, обеспечивает пылебрызгозащиту и предназначен для работы в широком диапазоне температур: примерно от −60 до +100 °C.
Максимальное напряжение обычно указывается до 700–850 В (амплитудное значение), а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
Особенности монтажа и эксплуатации
Вилка монтируется на кабель (экранированный или неэкранированный) с прямым патрубком и фиксирующей гайкой, причём соединитель совместим с соответствующей розеткой из серии 2РТТ.
Соединители 2РТТ рассчитаны на многократные сочленения‑расчленения (порядка нескольких сотен коммутаций) и имеют габаритный ресурс и срок сохраняемости около 15 лет при соблюдении нормальных эксплуатационных условий.
Описание
Назначение и область применения
2РТТ12КПН1Ш1В — цилиндрический низкочастотный электрический соединитель, выполненный в виде кабельной вилки. Он относится к серии 2РТТ, которая предназначена для эксплуатации в сложных климатических условиях. Изделие является пылебрызгозащищённым, тропико- и теплостойким. Его применяют для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.
Расшифровка обозначения
Маркировка 2РТТ12КПН1Ш1В содержит информацию о типе, размере корпуса, исполнении и контактной системе. Ниже приведены подтверждённые данные.
- 2РТТ — тип соединителя: пылебрызгозащищённый, тропико- и теплостойкий.
- 12 — условный размер корпуса, примерно 12 мм.
- К — кабельный корпус.
- П — прямой патрубок.
- Н — низкочастотный низкотоковый тип.
- 1 — количество контактов: один штыревой контакт.
- Ш1 — вид контактной системы: штырь.
- В — всеклиматическое исполнение.
Технические параметры
Соединитель имеет резьбовую фиксацию сочленённого положения. Это обеспечивает надёжное удержание ответных частей и пылебрызгозащиту. Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Максимальное напряжение обычно указывается до 850 В амплитудного значения; в справочных данных встречается также диапазон 700–850 В. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Частота рабочих цепей — до 3 МГц.
Монтаж и эксплуатация
Вилка монтируется на кабель, экранированный или неэкранированный. Прямой патрубок и фиксирующая гайка облегчают ввод кабеля и закрепление соединителя. Для сочленения требуется соответствующая розетка из серии 2РТТ. Соединители этой серии рассчитаны на многократные сочленения и расчленения — порядка нескольких сотен коммутаций. Габаритный ресурс и срок сохраняемости составляют около 15 лет при соблюдении нормальных эксплуатационных условий.
Сведения о карточке товара
Артикул: 4987. Категория: 2РТТ12. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart не представлены.
