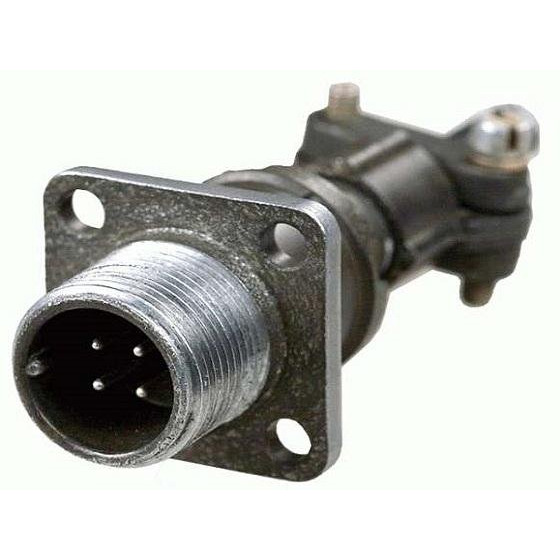

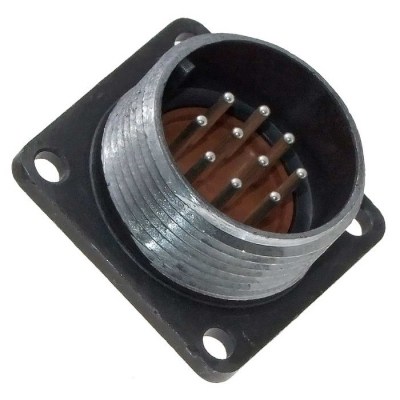

2РТТ12БПН1Ш1В: приборная вилка для надёжных электрических соединений

2РТТ12БПН1Ш1В — низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде приборной вилки. Разъём предназначен для формирования разъёмных электрических соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция с пылебрызгозащитой делает его подходящим для радиоэлектронной, измерительной и промышленной аппаратуры.

Расшифровка обозначения

Маркировка 2РТТ12БПН1Ш1В отражает конструктивное исполнение изделия:

Таким образом, 2РТТ12БПН1Ш1В представляет собой одноконтактную приборную вилку с прямым патрубком, рассчитанную на монтаж в составе оборудования и подключение неэкранированного кабеля.

Конструктивные особенности

Соединитель относится к разборным цилиндрическим разъёмам с резьбовым способом сочленения. Резьба обеспечивает устойчивую фиксацию вилки и ответной розетки, снижая риск самопроизвольного рассоединения при вибрации, перемещении кабеля или эксплуатации оборудования в сложных условиях.

Ключевые особенности конструкции:

• Блочный корпус предназначен для установки на панель, корпус прибора или монтажную поверхность.

• Прямой патрубок упрощает прямолинейный вывод кабеля и удобен при ограниченном пространстве за панелью.

• Гайка исполнения «Н» рассчитана на ввод неэкранированного кабеля.

• Одношпоночная поляризация исключает неправильную ориентацию частей разъёма при подключении.

• Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного контакта.

• Электрическое присоединение выполняется пайкой.

Электрические и эксплуатационные параметры

Серия 2РТТ разработана для применения в электрических цепях постоянного тока и переменного тока с частотой до 3 МГц. Для соединителей этой группы указывается предельное напряжение до 850 В амплитудного значения; при подборе конкретного исполнения необходимо учитывать условия монтажа, сечение проводника, расстояния в изделии и требования технической документации оборудования.

Для 2РТТ12БПН1Ш1В важны следующие эксплуатационные свойства:

• работа в цепях постоянного и переменного тока;

• поддержка сигналов и питающих цепей с частотой до 3 МГц;

• пылебрызгозащищённое исполнение корпуса;

• всеклиматическое исполнение;

• возможность эксплуатации в широком температурном диапазоне, приводимом для серии от −60 до +180 °C с учётом допустимого перегрева;

• ресурс соединения и рассоединения для серии — до 500 циклов.

Где применяется разъём

Приборная вилка 2РТТ12БПН1Ш1В используется там, где требуется компактное и механически устойчивое одноконтактное соединение. Типичные области применения включают:

• радиоэлектронную аппаратуру общего назначения;

• контрольно-измерительные приборы;

• промышленное оборудование и системы автоматики;

• источники питания и силовые цепи с одним проводником;

• приборные панели, шкафы управления и стендовое оборудование;

• специализированные системы, работающие в условиях вибрации, пыли, перепадов температуры или повышенной влажности.

Разъём формирует соединение только в паре с совместимой ответной частью — розеткой соответствующей серии, типоразмера и контактного сочетания. Перед установкой важно проверить совпадение исполнения, поляризации, способа монтажа и электрической нагрузки.

Практические рекомендации по монтажу

При монтаже 2РТТ12БПН1Ш1В следует обеспечить качественную пайку контакта, отсутствие натяжения кабеля и надёжную фиксацию блочной части на панели. Кабель необходимо подобрать по допустимому току, температурному режиму и условиям окружающей среды, а место ввода следует защитить от механических нагрузок.

Для сохранения устойчивого контакта рекомендуется:

• не допускать загрязнения контактных поверхностей;

• соединять части разъёма без перекоса, по шпоночной ориентации;

• затягивать резьбовое соединение без чрезмерного усилия;

• контролировать качество пайки и изоляции проводника;

• проверять совместимость вилки с ответной розеткой до включения оборудования.

2РТТ12БПН1Ш1В — практичное решение для оборудования, где необходимы защищённое приборное подключение, резьбовая фиксация и надёжная передача электрического сигнала или питания через одноконтактный цилиндрический разъём.
