Назначение соединителя 2РТТ12БПН1Г1В

2РТТ12БПН1Г1В — это пылебрызгозащищённый низкочастотный цилиндрический электрический соединитель всеклиматического исполнения. Он предназначен для внутренних электрических цепей постоянного и переменного тока частотой до 3 МГц. Основная задача изделия — надёжное соединение блочных розеток с вилками при монтаже неэкранированных кабелей в радиоэлектронной и радиотехнической аппаратуре.

Соединитель применяется там, где требуется стабильный электрический контакт в составе блоков и приборов, а также удобство многократного сочленения и расчленения при обслуживании и замене узлов. Модель относится к категории 2РТТ12.

Конструктивные особенности

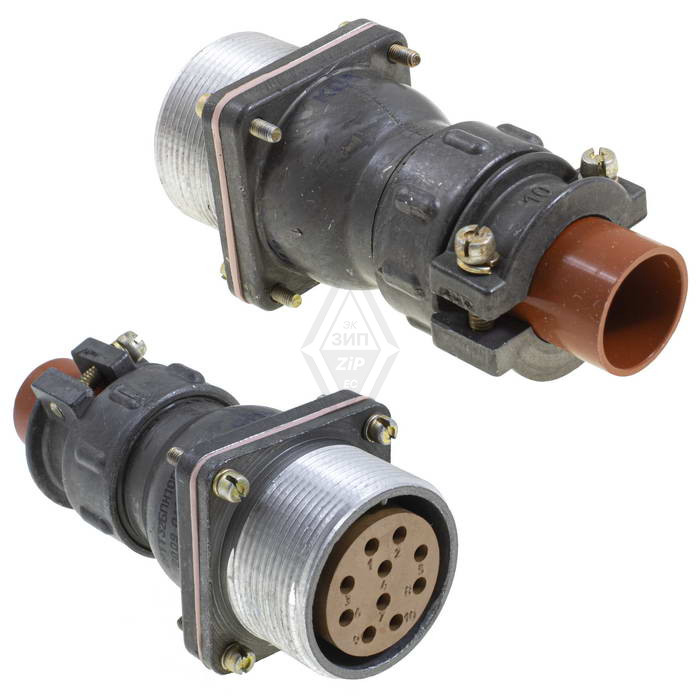

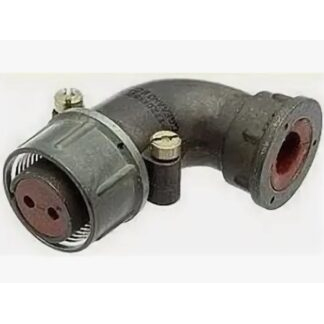

Модель 2РТТ12БПН1Г1В представляет собой блочную розетку приборную (сокращённо БП) с прямым патрубком и гайкой для монтажа (обозначение Н1Г1). Условный размер корпуса — 12, что определяет компактность исполнения и количество контактов — до 12 в данной серии.

Разъём имеет резьбовое сочленение, обеспечивающее механическую прочность и плотность стыка, а также одношпоночную поляризацию корпусов. Поляризация предотвращает неправильное подключение: соединить части можно только в единственно верном взаимном положении. Такое сочетание резьбы и шпонки упрощает монтаж и снижает риск ошибки при сборке аппаратуры.

Технические характеристики

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости — 15 лет.
• Наработка — не менее 1000 часов при 500 сочленениях-расчленениях.
• Условный размер корпуса — 12, число контактов — до 12 в серии.
• Частотный диапазон цепей — постоянный и переменный ток частотой до 3 МГц.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Он сохраняет работоспособность при механических ударах — одиночных с ускорением до 10 000 метров на секунду в квадрате, при пониженном атмосферном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля, а также при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Исполнение является всеклиматическим, то есть изделие рассчитано на эксплуатацию в разнообразных климатических условиях в составе аппаратуры. Пылебрызгозащищённое исполнение препятствует проникновению пыли и брызг внутрь корпуса, что важно для приборов, работающих в неблагоприятной среде.

Применение и монтаж

Соединитель устанавливается в блоках и приборах радиоэлектронной и радиотехнической аппаратуры. Блочная розетка приборная с прямым патрубком и гайкой крепится на корпусе блока, после чего с ней сочленяется ответная вилка. Резьбовое соединение фиксирует стык, а одношпоночная поляризация исключает ошибку подключения.

Монтаж выполняется с неэкранированными кабелями, для которых и предназначена данная модель. Благодаря низкочастотному исполнению и диапазону до 3 МГц соединитель подходит для цепей питания и сигнальных цепей указанной частоты. Компактность корпуса условного размера 12 позволяет применять изделие в аппаратуре с плотной компоновкой блоков.

Совокупность характеристик — широкий температурный диапазон, стойкость к вибрации, ударам, пониженному давлению и влажности — делает 2РТТ12БПН1Г1В пригодным для ответственных узлов, где требуется долговременная и надёжная коммутация.
