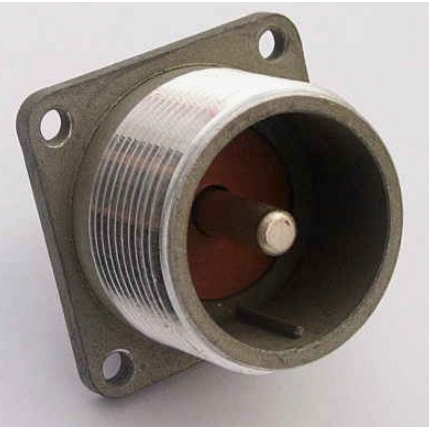

Назначение соединителя 2РТТ12БПЭ1Ш1В

2РТТ12БПЭ1Ш1В — это вилка блочного типа из серии пылебрызгозащищённых разъёмов 2РТТ. Изделие предназначено для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Благодаря блочному исполнению корпуса вилка удобна для внутреннего монтажа: она устанавливается непосредственно на шасси или в корпус прибора, обеспечивая надёжное подключение ответной части. Артикул товара — 4983, категория — 2РТТ12.

Расшифровка маркировки

Обозначение 2РТТ12БПЭ1Ш1В построено по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РТТ — тип разъёма, пылебрызгозащищённый.
• 12 — условный размер корпуса.
• Б — блочный корпус.
• П — прямой патрубок.
• Э — экранированный кабель (в отдельных источниках обозначается как вариант для неэкранированного кабеля).
• 1 — количество контактов: один контакт диаметром 2,5 мм.
• Ш — вилка, то есть вилочная часть соединителя.
• 1 — номер сочетания контактов.
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Контакты разъёма имеют серебряное покрытие. Сопротивление контакта составляет не более 1 мОм, а максимальная токовая нагрузка на контакт достигает 35 А. Такие параметры обеспечивают стабильное электрическое соединение при передаче значительных токов.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Механические удары также входят в число нормируемых воздействий: одиночный удар с ускорением до 10000 метров на секунду в квадрате и многократный удар с ускорением 1500 метров на секунду в квадрате.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что подтверждает всеклиматическое исполнение и возможность эксплуатации в жёстких условиях. Сочленение с ответной частью резьбовое, поляризация одношпоночная. Ресурс соединителя составляет 500 циклов соединения-расчленения, а наработка — 1000 часов.

Применение

Соединители серии 2РТТ используются для внутреннего монтажа во всеклиматическом исполнении. Вилка 2РТТ12БПЭ1Ш1В взаимосочленяема с аналогичными разъёмами, выпускаемыми по ТУ ГЕО.364.120. Это позволяет применять изделие в составе уже существующих систем и при замене вышедших из строя элементов.

Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, требующая надёжных электрических соединений в условиях вибрации, ударных нагрузок и широкого диапазона температур. Блочная конструкция и пылебрызгозащищённое исполнение делают вилку пригодной для установки в приборах, работающих как в помещениях, так и на открытом воздухе.
