Назначение соединителя

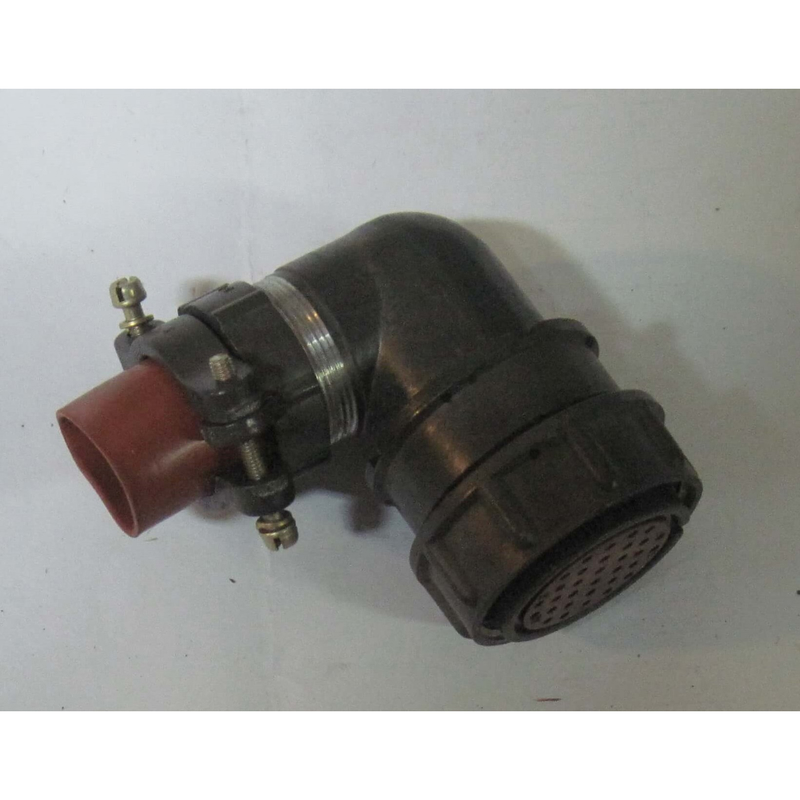

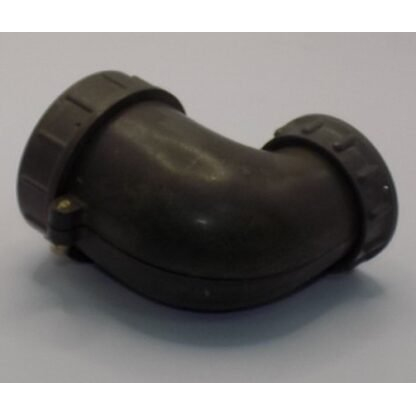

2РТТКПН30Г32В «5» — это электрический цилиндрический соединитель серии 2РТТ, выполненный в теплостойком и пылебрызгозащищённом исполнении. Разъём относится к классу соединителей ручного сочленения и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, амплитудным напряжением до 850 В и током на контакт от 20 до 200 А.

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и стабильное соединение цепей. Соединитель подходит для внутреннего объёмного монтажа пайкой, устанавливается в приборах и на кабелях. Исполнение по климатическому фактору — всеклиматическое (климат В), что допускает эксплуатацию в различных климатических зонах.

Расшифровка условного обозначения

Маркировка 2РТТКПН30Г32В «5» несёт полную информацию о конструкции и параметрах изделия:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый, цилиндрический, нормальных габаритов.
• КПН — кабельный корпус (К), прямой патрубок (П), для неэкранированного кабеля (Н).
• 30 — число контактов.
• Г32 — диаметр контактов и шаг: общий ряд (Г), размер 32.
• В — всеклиматическое исполнение.
• «5» — приёмка по категории 5.

Технические характеристики

Соединители серии 2РТТ рассчитаны на работу в жёстких условиях эксплуатации. Они выдерживают вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 10000 метров на секунду в квадрате.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Электрические параметры контактной системы:

• сопротивление контактов — от 0,15 МОм для контактов диаметром 9 миллиметров;
• сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности и монтаж

Сочленение и поляризация

Соединитель имеет резьбовое сочленение, обеспечивающее механическую прочность и надёжный электрический контакт. Одношпоночная поляризация исключает неправильное соединение ответных частей. Контакты покрыты серебром, что снижает переходное сопротивление и повышает коррозионную стойкость.

Монтаж

Монтаж выполняется объёмный, внутренний. Конструкция предусматривает исполнение в виде вилки или розетки с патрубком без резиновых кожухов, что отражено в обозначении. Подключение проводников осуществляется пайкой.

Область применения

Благодаря сочетанию теплостойкости, пылебрызгозащищённости и всеклиматического исполнения, соединитель 2РТТКПН30Г32В «5» востребован в радиотехнической аппаратуре, приборах и кабельных сборках, эксплуатируемых в сложных условиях. Категория приёмки «5» подтверждает соответствие изделия установленным требованиям для ответственных применений.
