Назначение разъёма

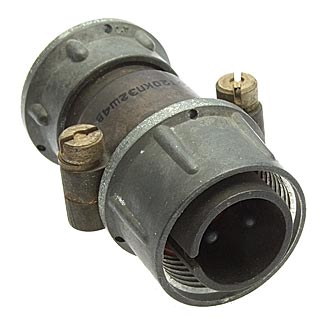

2РТТКПЭ31Ш33В «5» — это цилиндрический низкочастотный пылебрызгозащищенный электрический разъем (вилка) серии 2РТТ. Он предназначен для надежного соединения в электрических цепях постоянного и переменного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая работу во всеклиматическом исполнении для суровых условий. Приемка «5» подтверждает, что изделие прошло соответствующий контроль качества и соответствует установленным требованиям для данной категории продукции.

Конструктивные особенности и маркировка

Обозначение 2РТТКПЭ31Ш33В расшифровывается следующим образом:

• 2РТТ — тип цилиндрического низкочастотного разъема серии 2РТТ;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 31 — количество контактов;
• Ш — штыревая часть (вилка);
• 33 — поляризация изолятора;
• В — всеклиматическое исполнение.

Разъем имеет 31 контакт, что позволяет организовать многоканальное соединение в составе сложной аппаратуры. Поляризация изолятора 33 обеспечивает правильное взаимное расположение ответных частей и исключает ошибочное сочленение. Корпус с прямым патрубком и гайкой для экранированного кабеля упрощает монтаж и обеспечивает надежную фиксацию кабеля, а также возможность экранирования для снижения помех.

Технические характеристики

Максимальное рабочее напряжение разъема достигает 850 В, а рабочая частота — до 3 МГц. Сопротивление изоляции составляет не менее 5000 МОм. Присоединение проводов осуществляется пайкой, что обеспечивает надежный и стабильный электрический контакт.

• Максимальное рабочее напряжение: до 850 В;
• Рабочая частота: до 3 МГц;
• Сопротивление изоляции: не менее 5000 МОм;
• Количество контактов: 31;
• Способ присоединения проводов: пайка;
• Тип корпуса: кабельный, прямой патрубок, гайка для экранированного кабеля;
• Поляризация изолятора: 33;
• Исполнение: всеклиматическое.

Условия эксплуатации

Разъем 2РТТКПЭ31Ш33В «5» рассчитан на работу в жестких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с ускорением до 300 метров на секунду в квадрате (30 g) в диапазоне частот от 1 до 5000 Гц, а также механические удары с ускорением до 10000 метров на секунду в квадрате (1000 g).

Допускается эксплуатация при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 1,3 на 10 в минус четвертой степени Паскаля. Срок службы включает минимум 500 циклов сочленения-расчленения и наработку 1000 часов, что подтверждает достаточную механическую и электрическую износостойкость для применения в аппаратуре длительного использования.

Применение

Благодаря пылебрызгозащищенному исполнению, широкому диапазону рабочих температур и стойкости к вибрации и ударам, разъем применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, работающей в суровых климатических условиях. Он подходит для использования в составе кабельных сборок, соединительных линий и блоков, где требуется надежная коммутация цепей постоянного и переменного тока с числом линий до 31. Приемка «5» подтверждает пригодность изделия для ответственных применений в рамках установленных требований.
