2РТТБПН30Ш32В «5»

Цена:

1650 ₽

Технические характеристики

2РТТБПН30Ш32В

2РТТБПН30Ш32В — это приборная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении 850 В (амплитудное значение).

Основные характеристики

Соединители серии 2РТТ негерметичные, теплостойкие и тропикоустойчивые, с всеклиматическим исполнением, что позволяет использовать их в широком диапазоне условий: от -60°C до +100°C, при пониженном давлении до 1,3·10^{-4} Па и повышенной влажности до 98% при +40°C.

Конструкция и контакты

Модель имеет 30 контактов: 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм, с серебряным покрытием и монтажом пайкой. Сочленение резьбовое с одношпоночной поляризацией, сопротивление контакта не превышает 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Надежность

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночный, 1500 м/с² многократный), наработка не менее 1000 часов при 500 сочленениях-расчленениях.

Описание

Назначение

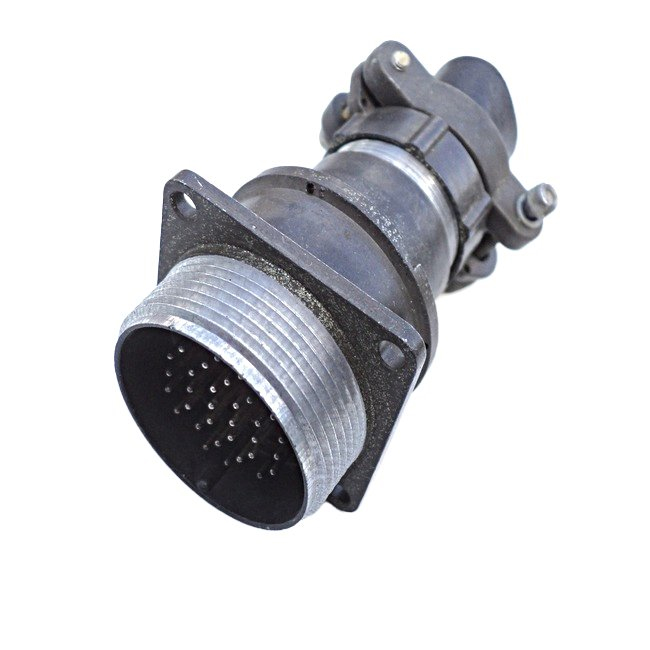

2РТТБПН30Ш32В «5» — приборная вилка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении 850 В (амплитудное значение). Вилка применяется в составе разъёмного соединения с ответной частью серии 2РТТ и обеспечивает электрическую стыковку кабельных и приборных цепей в радиоэлектронной аппаратуре, измерительных устройствах и промышленном оборудовании, где требуется компактный многоштырьковый разъём.

Подтверждённые особенности

Соединители серии 2РТТ являются негерметичными, теплостойкими и тропикоустойчивыми, имеют всеклиматическое исполнение. Это допускает эксплуатацию изделия в широком диапазоне внешних условий.

Условия эксплуатации

диапазон рабочих температур: от минус 60 °C до плюс 100 °C;
пониженное атмосферное давление: до 1,3·10 в минус четвёртой степени Па;
повышенная влажность: до 98 % при плюс 40 °C.

Конструкция и контакты

Модель содержит 30 контактов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм. Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильную стыковку.

Электрические параметры

сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм;
сопротивление изоляции: не менее 5000 МОм;
рабочее напряжение: до 850 В амплитудного значения.

Надёжность

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Устойчиво к механическим ударам: одиночный удар с ускорением до 10000 метров на секунду в квадрате и многократный удар с ускорением до 1500 метров на секунду в квадрате. Наработка составляет не менее 1000 часов при 500 сочленениях-расчленениях.

Применение и приёмка

Вилка 2РТТБПН30Ш32В «5» используется в составе кабельных сборок, приборных блоков и стоек, где необходима передача сигналов и питания по множеству цепей с надёжной фиксацией сочленения. Всеклиматическое исполнение и тропикоустойчивость позволяют применять её в аппаратуре, работающей в условиях повышенной влажности, пониженного давления и широкого температурного диапазона.

Приёмка «5» подтверждает соответствие изделия установленным требованиям и его поставку в рамках приёмо-сдаточных испытаний. Артикул товара — 6932, категория — 2РТТ.
