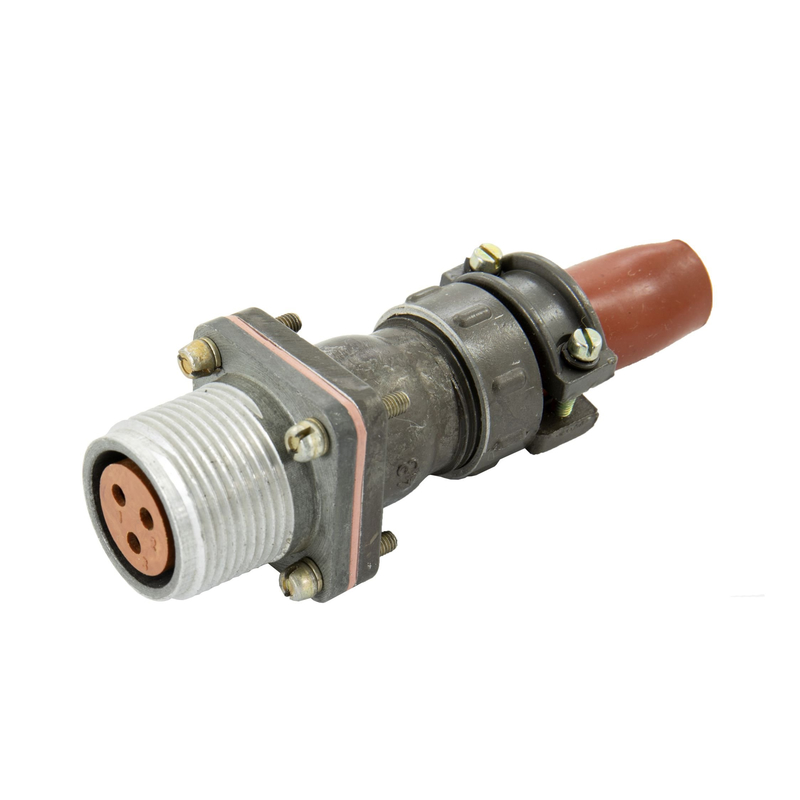

Назначение соединителя 2РТТБПН30Г32В «5»

2РТТБПН30Г32В «5» — низкочастотный цилиндрический соединитель серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для соединения приборных и кабельных частей electrical-оборудования в составе радиоэлектронной аппаратуры, измерительных комплексов и систем управления, где требуется устойчивая работа при повышенных вибрациях, ударах и экстремальных температурах.

Приёмка «5» подтверждает, что соединитель соответствует требованиям, предъявляемым к изделиям данной категории. Разъём выпускается во всеклиматическом исполнении и рассчитан на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Он негерметичный, теплостойкий и тропикоустойчивый, с одношпоночной поляризацией корпусов, что исключает неправильное сочленение частей.

Технические характеристики и особенности

Соединитель 2РТТБПН30Г32В «5» имеет следующие подтверждённые параметры:

• Максимальное рабочее напряжение — 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество контактов — 30.
• Условный размер корпуса — 32.
• Покрытие контактов — серебро.
• Вибрация синусоидальная — до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).
• Механические удары — до 10000 метров на секунду в квадрате (1000 g).
• Атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Тип монтажа — внутренний объёмный или пайкой.
• Резьбовое соединение — до 500 циклов сочленения.

Указанные характеристики определяют область применения изделия: оно подходит для бортовых и наземных систем, работающих в условиях интенсивных механических нагрузок и широкого температурного диапазона.

Конструкция и применение

Соединитель состоит из вилки и розетки. Буквенный индекс «Б» обозначает блочную (приборную) часть, предназначенную для установки на аппаратуре. Соединение частей резьбовое, что обеспечивает надёжную фиксацию и сохранение электрического контакта при вибрациях. Конструкция рассчитана на экранированный или неэкранированный кабель.

Индекс «Г» указывает на наличие патрубка без резиновых кожухов. Такое исполнение применяется там, где требуется подключение кабеля с патрубком, а установка резиновых кожухов не предусмотрена условиями монтажа. Поляризация корпусов одношпоночная, что гарантирует правильную ориентацию вилки относительно розетки.

Соединитель 2РТТБПН30Г32В «5» востребован в приборостроении, радиоэлектронике и других отраслях, где необходимы низкочастотные цилиндрические разъёмы с большим числом контактов, стойкие к ударам, вибрации и перепадам температуры. Он обеспечивает надёжную коммутацию цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В, сохраняя рабочие параметры в тяжёлых условиях эксплуатации.
