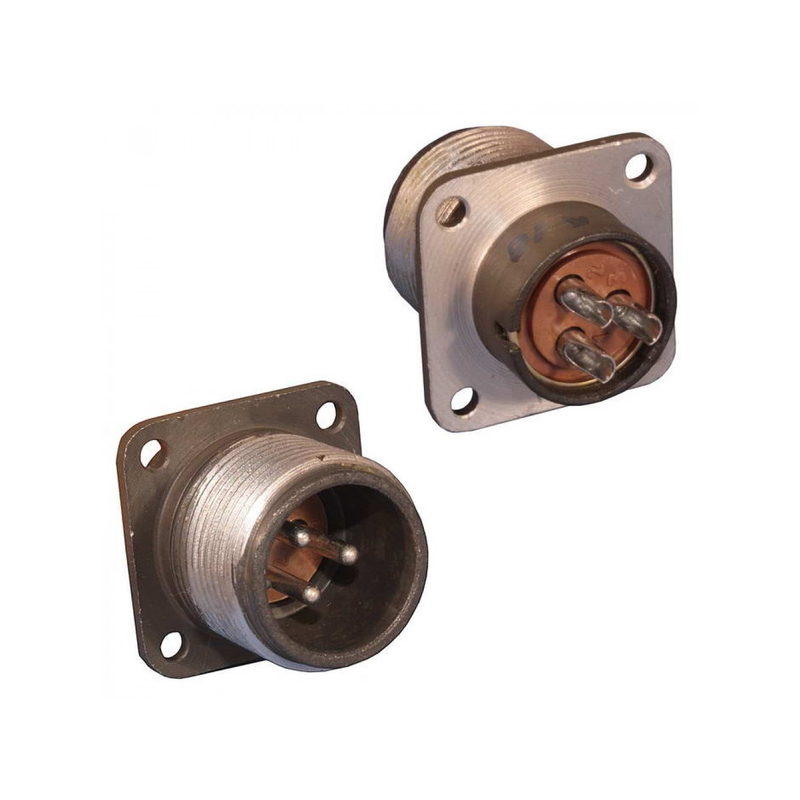

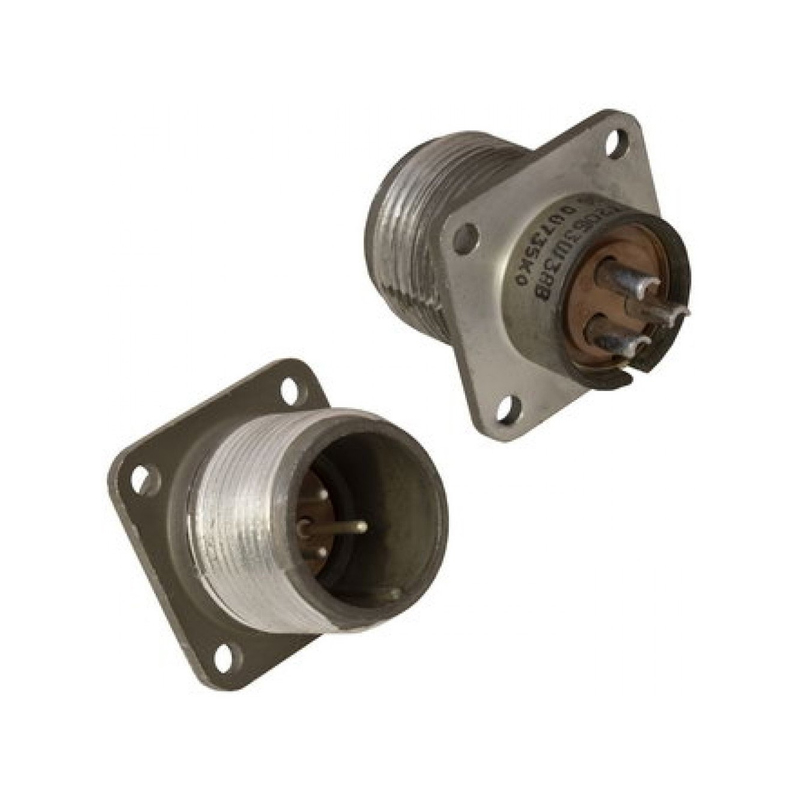

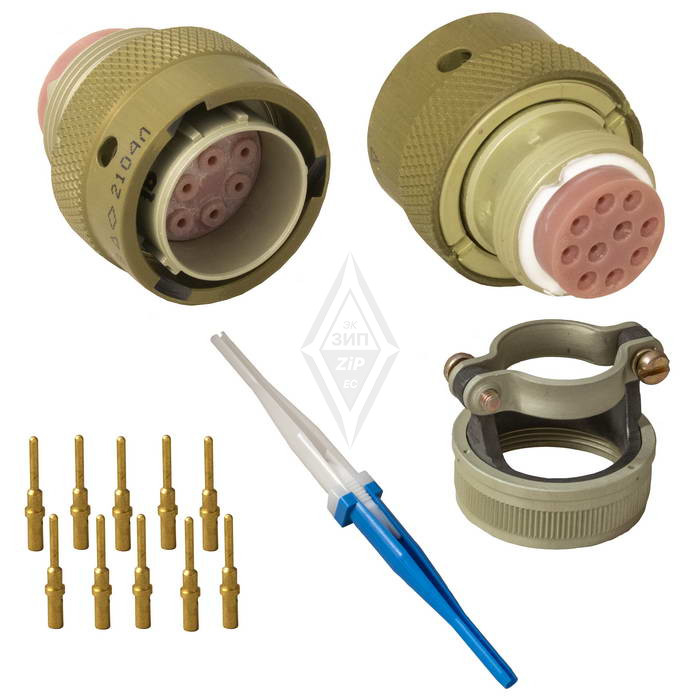

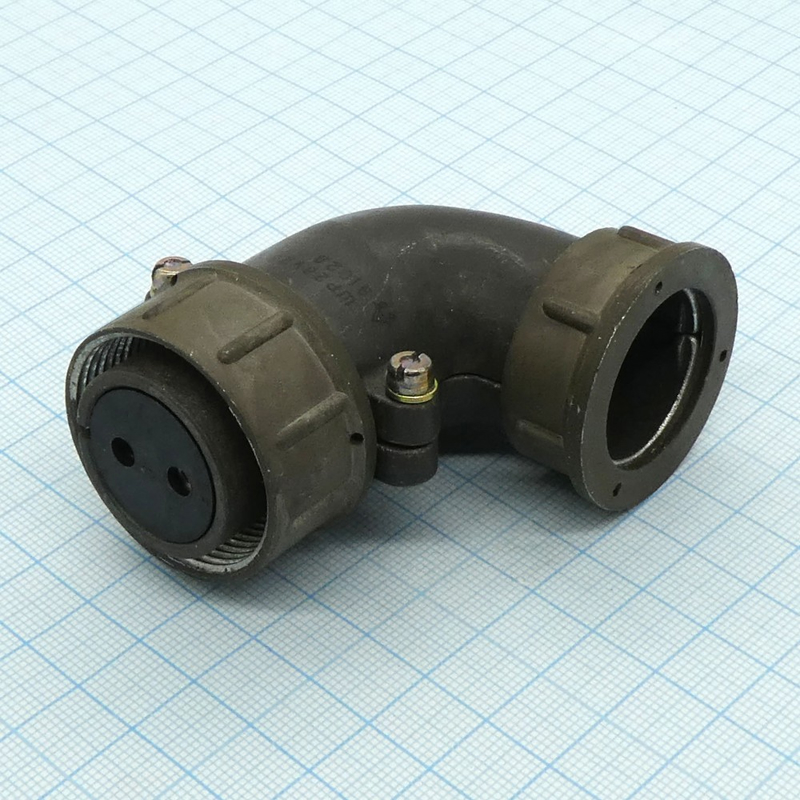

Назначение соединителя 2РТТБ3Ш34В «5»

2РТТБ3Ш34В «5» — низкочастотный цилиндрический соединитель российского производства из серии 2РТТ. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока в составе электронной, радиоэлектронной и промышленной аппаратуры. Разъём применяется для подключения проводов, кабелей и отдельных блоков, где требуется стабильный электрический контакт при воздействии неблагоприятных внешних факторов.

Конструкция относится к пылебрызгозащищённому типу с резьбовой фиксацией сочленённого положения. Такое исполнение исключает самопроизвольное расхождение частей разъёма при вибрации и механических нагрузках, что важно для ответственных узлов, работающих в подвижных или удалённых от обслуживания местах.

Подтверждённые особенности и характеристики

Соединитель выполнен в блочном корпусе условного размера 40 и имеет 3 контакта. Электрические параметры рассчитаны на рабочий ток до 100 А на контакт, сопротивление контакта не превышает 0,3 мОм, максимальная рабочая частота достигает 3 МГц при напряжении до 850 В. Контактная группа выдерживает интенсивные токовые нагрузки, что позволяет использовать изделие в силовых и смешанных цепях.

Климатические и механические возможности разъёма подтверждены следующими данными:

• рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия;
• всеклиматическое исполнение, стойкость к тропическим условиям и теплостойкость;
• виброустойчивость при ускорении до 1500 метров на секунду в квадрате;
• работоспособность при влажности 98 процентов и температуре плюс 40 градусов Цельсия;
• сохранение параметров при пониженном атмосферном давлении;
• монтаж объёмной пайкой, покрытие контактов серебром.

Маркировка 2РТТБ3Ш34В «5» расшифровывается по элементам серии: вилка без патрубка и розетка, блочное исполнение корпуса, приборная часть с индексом Ш, модификация всеклиматического исполнения. Разъёмы негерметичные, при этом пылебрызгозащищённые, что допускает их применение при внутреннем монтаже внутри аппаратуры и блоков.

Приёмка «5»

В карточке товара указана приёмка «5». Этот признак относится к системе приёмки изделий и подтверждает, что соединитель прошёл соответствующий контроль качества при выпуске. Потребитель получает изделие с нормированными параметрами, проверенными по установленным процедурам приёмки.

Применение и условия эксплуатации

Основная область применения — электроника, радиоаппаратура и промышленное оборудование. Разъём востребован там, где необходимо соединять провода, кабели и функциональные блоки в цепях постоянного и переменного тока при повышенных требованиях к надёжности контакта. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует работу соединения при длительной эксплуатации.

Серия 2РТТ, к которой относится изделие, насчитывает 42 типономинала и 604 конструкции, рассчитанные на разные условия эксплуатации. Это позволяет подбирать соединители под конкретные задачи по числу контактов, типу корпуса и климатическому исполнению. Модель 2РТТБ3Ш34В «5» занимает своё место в этом ряду как трёхконтактный блочный разъём с резьбовой фиксацией и всеклиматическим исполнением.

При монтаже следует учитывать негерметичность конструкции: изделие предназначено для внутренней установки, где исключено прямое длительное воздействие воды. Объёмная пайка обеспечивает надёжное электрическое соединение проводников с контактами и сохраняет целостность узла при вибрационных нагрузках. Совокупность характеристик делает соединитель пригодным для аппаратуры, работающей в широком диапазоне температур, при высокой влажности и пониженном давлении.
