Назначение и область применения

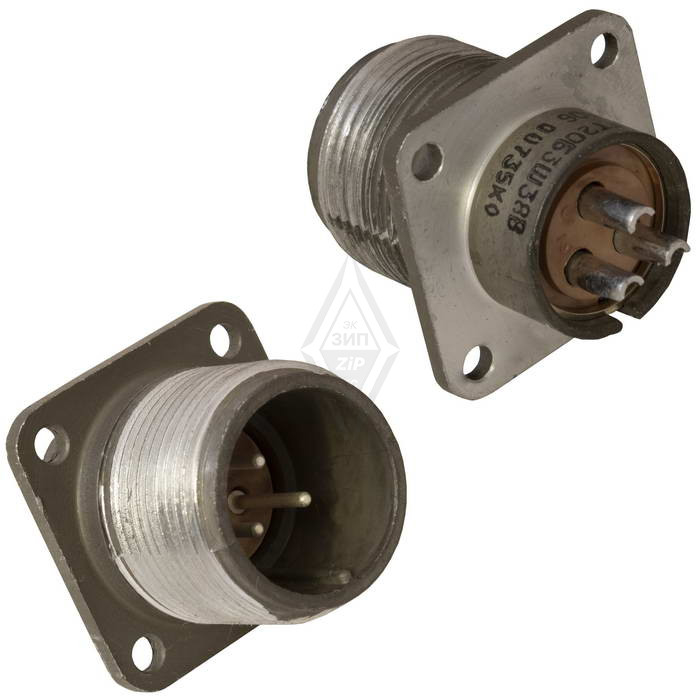

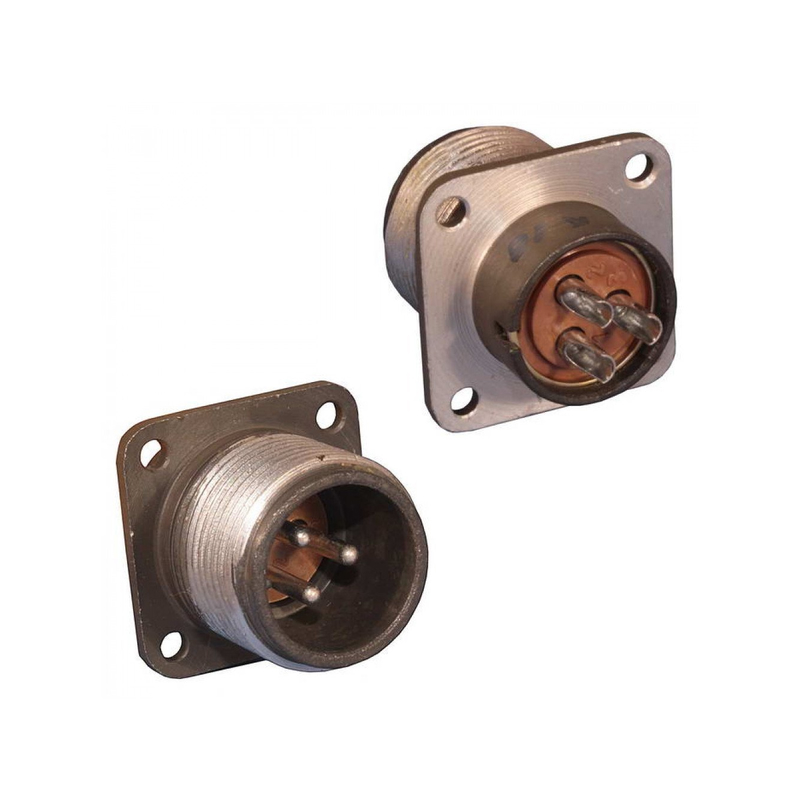

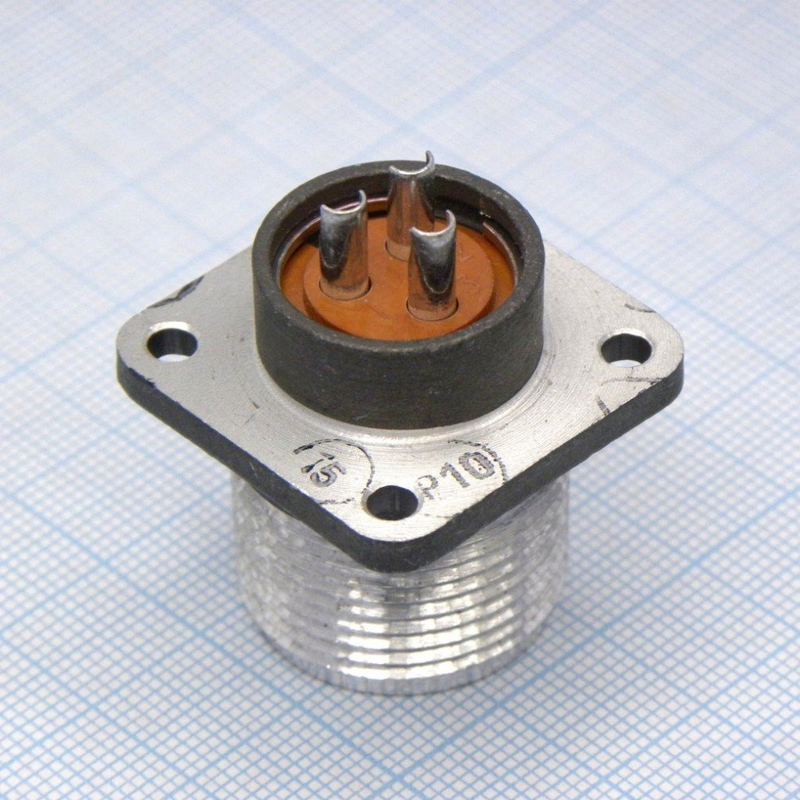

Разъём 2РТТБ3Ш34 «5» (артикул 6927) относится к серии 2РТТ и представляет собой пылебрызгозащищённый приборный соединитель с резьбовым фиксатором корпуса. Изделие предназначено для электрического соединения цепей питания и сигнальных цепей в приборах и аппаратуре, работающих в условиях воздействия пыли, брызг и перепадов температуры.

Серия 2РТТ в целом применяется в бортовых и судовых системах, в авиационной технике, а также в стационарной промышленной аппаратуре. Такие разъёмы востребованы там, где требуется надёжное соединение при повышенных механических и климатических нагрузках: вибрации, ударные воздействия, повышенная влажность и запылённость окружающей среды.

Электрические параметры

Для разъёмов серии 2РТТ типовые электрические параметры следующие: рабочее напряжение — до приблизительно 700 В, ток на контакт — от сотен миллиампер до ампер, в зависимости от конкретного исполнения и размера корпуса. Частотный диапазон этих соединителей обычно ограничен примерно 3 МГц, что позволяет применять их в цепях постоянного и переменного тока без существенных ограничений по частоте в указанном диапазоне.

Приведённые значения являются типовыми для серии и зависят от конкретного исполнения. Точные допустимые токи и напряжения для данной модели следует уточнять по технической документации изготовителя.

Конструктивные особенности

Корпус разъёма 2РТТБ3Ш34 «5» оснащён резьбовым соединением, которое обеспечивает надёжную фиксацию и вибропрочность стыка. Контактная часть выполнена с учётом требований к герметичности и стойкости к внешним воздействиям. Конструкция относится к классу пылебрызгозащищённых соединителей общего применения.

Изделия этой серии изготавливаются по техническим условиям российских производителей, например по ГЕ0.364.120ТУ. Приёмка «5» указывает на соответствие изделия установленным требованиям приёмки, предусмотренным для данной категории продукции.

Основные особенности

• Пылебрызгозащищённое исполнение корпуса.
• Резьбовой фиксатор, обеспечивающий вибропрочность соединения.
• Применение в цепях постоянного и переменного тока.
• Рабочее напряжение серии — до приблизительно 700 В.
• Частотный диапазон серии — примерно до 3 МГц.
• Приёмка «5».
• Изготовление по техническим условиям российских производителей.

Применение

Разъём применяется для соединения цепей питания и сигналов в составе приборов и аппаратуры, эксплуатируемых в тяжёлых условиях. К типовым областям использования серии относятся бортовые и судовые системы, авиационная техника, а также стационарное промышленное оборудование, где необходима устойчивость к пыли, брызгам, вибрации и перепадам температуры.

Благодаря резьбовому креплению и пылебрызгозащищённому корпусу разъём подходит для участков, где требуется сохранять надёжный электрический контакт при механических и климатических нагрузках. Перед установкой рекомендуется сверять конкретные электрические и эксплуатационные параметры с технической документацией на изделие.
