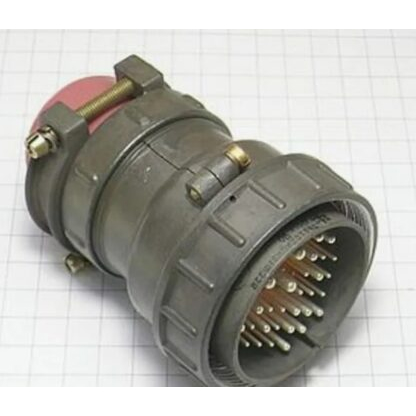

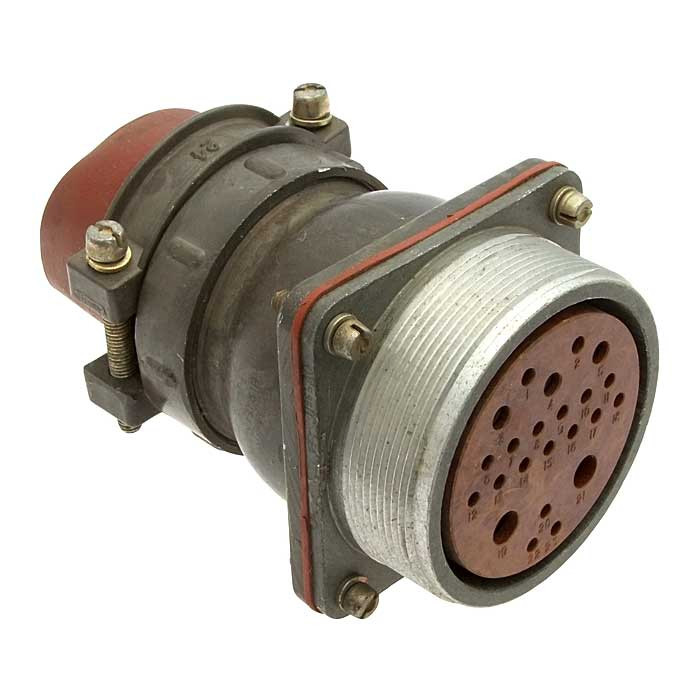

2РТТБ31Ш33В «5»

Цена:

2100 ₽

Технические характеристики

2РТТБ31Ш33В

2РТТБ31Ш33В — это низкочастотный цилиндрический соединитель всеклиматического исполнения из серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Описание

Он состоит из вилки и розетки, которые могут быть приборными или кабельными с прямым/угловым патрубком. Это теплостойкий, негерметичный разъём объёмного монтажа с резьбовой фиксацией, устойчивый к тропическому климату.

Характеристики

Соединитель рассчитан на амплитудное напряжение до 850 В, токовую нагрузку до 40 А на контакт (в зависимости от диаметра: 1,5 мм — 8–20 А, 2,5 мм — 20–35 А, 3,5 мм — 40 А). Сопротивление контакта не превышает 0,75–2,5 мОм, изоляции — не менее 5000 МОм; контакты покрыты серебром.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с перегревом контактов до +180°C), пониженном давлении 1,3·10^{-4} Па, вибрации 1–5000 Гц с ускорением до 300 м/с², ударах до 10 000 м/с². Минимальная наработка — 1000 часов, сочленений-расчленений — 500.

Описание

Назначение соединителя 2РТТБ31Ш33В «5»

Соединитель 2РТТБ31Ш33В «5» относится к серии 2РТТ и представляет собой низкочастотный цилиндрический разъём всеклиматического исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе вилки и розетки, которые могут быть выполнены как приборными, так и кабельными, с прямым или угловым патрубком.

Конструкция разъёма — теплостойкая, негерметичная, объёмного монтажа, с резьбовой фиксацией сочленения. Такое исполнение обеспечивает устойчивость к тропическому климату и сохраняет рабочие свойства при воздействии неблагоприятных внешних факторов.

Подтверждённые технические особенности

Электрические параметры

Амплитудное напряжение — до 850 В.
Токовая нагрузка на контакт — до 40 А в зависимости от диаметра контакта: при 1,5 мм — от 8 до 20 А, при 2,5 мм — от 20 до 35 А, при 3,5 мм — до 40 А.
Сопротивление контакта — не более 0,75–2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Покрытие контактов — серебро.

Условия эксплуатации

Рабочая температура — от минус 60 °C до плюс 100 °C, с перегревом контактов до плюс 180 °C.
Пониженное давление — 1,3·10 в минус четвёртой степени Па.
Вибрация — в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².
Удары — с ускорением до 10 000 м/с².
Минимальная наработка — 1000 часов.
Число сочленений-расчленений — 500.

Приёмка и исполнение

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям для данной категории продукции. Артикул позиции — 6924, категория — 2РТТ. Производитель в предоставленных данных не указан.

Область применения

Благодаря всеклиматическому исполнению и стойкости к температуре, вибрации, ударам и пониженному давлению соединитель 2РТТБ31Ш33В «5» применяется в электрических цепях ответственного назначения, где требуется надёжная резьбовая фиксация и стабильный контакт при значительных токовых нагрузках. Разъём подходит для объёмного монтажа в составе приборных и кабельных сборок, в том числе с прямым или угловым патрубком.

Диапазон рабочих частот до 3 МГц и амплитудное напряжение до 850 В позволяют использовать изделие как в цепях постоянного, так и переменного тока. Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильность соединения при числе сочленений-расчленений до 500 и наработке не менее 1000 часов.
