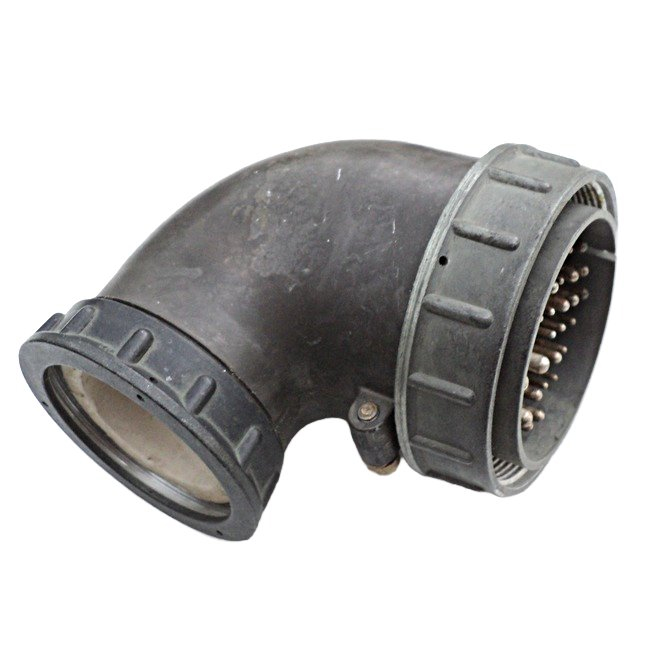

2РТТБ31Г33В «5»

Цена:

2800 ₽

Технические характеристики

2РТТБ31Г33В

2РТТБ31Г33В — это разъём серии 2РТТ, представляющий собой теплостойкий, пылебрызгозащищённый цилиндрический соединитель ручного соединения с внутренним объёмным монтажом. Он предназначен для работы в электрических цепях постоянного и переменного тока с токовой нагрузкой на контакт до 40 А и напряжением до 700 В (амплитудное значение 850 В).

Характеристики

Соединитель имеет 31 контакт: диаметры 1,5 мм (ток до 20 А), 2,5 мм (до 35 А) и 3,5 мм (до 40 А), с серебряным покрытием контактов. Максимальное рабочее напряжение — 700 В, сопротивление изоляции — не менее 5000 МОм, частота до 3 МГц. Габаритные размеры составляют около 73×64×64 мм (для аналогичных моделей серии).

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учётом перегрева контактов до +180°C), выдерживает вибрацию до 1000 Гц с ускорением 100 м/с² и линейные нагрузки до 2000 м/с². Исполнение всеклиматическое (обозначение "В"), негерметичный тип, количество сочленений — до 500.

Расшифровка обозначения

2РТТ: теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
Б: блочный (приборный) тип корпуса без патрубка.
31: количество контактов.
Г: групповой ряд контактов.
33: конкретная компоновка контактов.
В: всеклиматическое исполнение.

Описание

Назначение

2РТТБ31Г33В «5» — теплостойкий пылебрызгозащищённый цилиндрический соединитель серии 2РТТ, предназначенный для ручного соединения и внутреннего объёмного монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с токовой нагрузкой на контакт до 40 А и напряжением до 700 В (амплитудное значение 850 В). Разъём обеспечивает надёжную коммутацию при повышенных требованиях к температурной и климатической стойкости.

Подтверждённые особенности и характеристики

Количество контактов: 31.
Диаметры контактов: 1,5 мм (ток до 20 А), 2,5 мм (до 35 А), 3,5 мм (до 40 А).
Покрытие контактов: серебряное.
Максимальное рабочее напряжение: 700 В, амплитудное значение 850 В.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая частота: до 3 МГц.
Габаритные размеры: около 73 на 64 на 64 мм (для аналогичных моделей серии).
Тип соединения: ручное, негерметичный.
Количество сочленений: до 500.
Исполнение: всеклиматическое, обозначение «В».
Приёмка: «5».

Условия эксплуатации

Соединитель работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия с учётом допустимого перегрева контактов до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию с частотой до 1000 Гц и ускорением 100 метров на секунду в квадрате, а также линейные нагрузки с ускорением до 2000 метров на секунду в квадрате. Всеклиматическое исполнение «В» подтверждает пригодность к эксплуатации в различных климатических зонах.

Расшифровка обозначения

2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
Б — блочный (приборный) тип корпуса без патрубка.
31 — количество контактов.
Г — групповой ряд контактов.
33 — конкретная компоновка контактов.
В — всеклиматическое исполнение.

Применение

2РТТБ31Г33В «5» применяется в электрических цепях постоянного и переменного тока в составе приборов и блоков, где требуется объёмный внутренний монтаж и ручное сочленение. Благодаря теплостойкости и пылебрызгозащищённому исполнению разъём востребован в областях, связанных с повышенными температурами, вибрационными и линейными нагрузками. Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления при токах до 40 А на контакт.
