Назначение соединителя

2РТТБ30Ш32В Элекон «5» — это цилиндрический низкочастотный соединитель, выпускаемый заводом «Элекон». Изделие предназначено для надёжного подключения в электрических цепях переменного и постоянного тока. Соединитель применяется там, где требуется стабильная передача сигнала и питания при воздействии механических нагрузок и агрессивных факторов среды.

Артикул позиции — 6921, категория — 2РТТ. Приемка «5» указывает на высший контроль качества при изготовлении. Изделие соответствует нормам ГОСТ и техническим условиям, действующим для данного класса соединителей.

Конструктивные и электрические параметры

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) и частоту до 3 МГц. Максимальная токовая нагрузка на контакт составляет 20 А для проводов диаметром 1,5 мм и 35 А для проводов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

• Рабочее напряжение: до 850 В (амплитудное значение).
• Частота: до 3 МГц.
• Ток на контакт: 20 А для провода диаметром 1,5 мм; 35 А для провода диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: до 500.
• Наработка: не менее 1000 часов.
• Срок сохраняемости: 15 лет.

Устойчивость к внешним воздействиям

Изделие отличается теплостойкостью, пылебрызгозащищённостью и всеклиматическим исполнением. Это позволяет использовать соединитель в сложных условиях эксплуатации, включая радиоэлектронную аппаратуру, авиацию и другие отрасли, где требуется устойчивость к механическим нагрузкам и агрессивным факторам среды.

Соединитель выдерживает многократные удары с ускорением до 1500 м/с² и вибрации до 5000 Гц. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3·10-4 Па.

Области применения

1. Радиоэлектронная аппаратура, где важны стабильность контакта и защита от помех.
2. Авиационная техника, подверженная вибрациям, ударам и перепадам температуры.
3. Промышленные и транспортные системы, работающие в условиях пыли, влаги и пониженного давления.
4. Электрические цепи переменного и постоянного тока с напряжением до 850 В и частотой до 3 МГц.

Комплектация и внешний вид

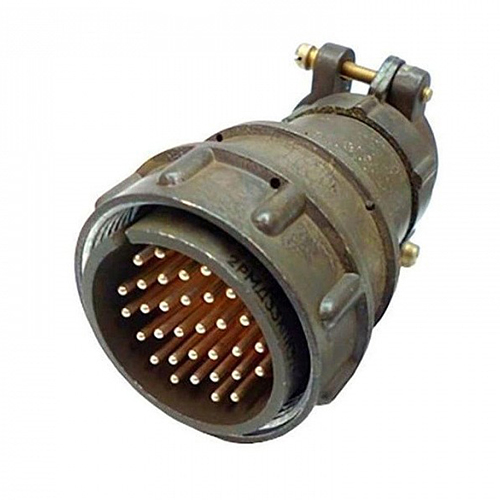

На фото показан типичный вид вилки такого соединителя с золотистыми контактами и защитным колпачком. Изделие имеет цилиндрический корпус и предназначено для многократного сочленения и расчленения — ресурс достигает 500 циклов. Наработка составляет не менее 1000 часов, а срок сохраняемости достигает 15 лет, что подтверждает высокую надёжность и долговечность конструкции.

Приемка «5» гарантирует, что каждый соединитель прошёл расширенный контроль качества. Сочетание электрических параметров, механической прочности и всеклиматического исполнения делает 2РТТБ30Ш32В Элекон «5» подходящим выбором для ответственных узлов, где недопустимы отказы под воздействием внешней среды.
