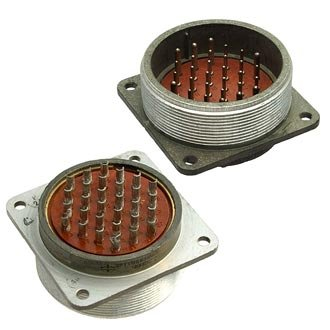

2РТТБ30Ш32В — это низкочастотный цилиндрический соединитель серии 2РТТ всеклиматического исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока.

Характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и частоту до 3 МГц, с сопротивлением изоляции не менее 5000 МОм в нормальных условиях. Он выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 10000 м/с² (одиночные) и 1500 м/с² (многократные), а также пониженное давление до 1,3·10⁻⁴ Па. Рабочая температура от -60 до +100 °C, минимальная наработка 1000 часов, срок сохраняемости 15 лет.

Расшифровка обозначения

В маркировке 2РТТБ30Ш32В: 2РТТ — тип (негерметичный, теплостойкий, тропикоустойчивый); 30 — условный размер корпуса; Б — блочный вид корпуса; Ш — вероятно, модификация контактов; 32 — количество контактов; В — всеклиматическое исполнение.​

Применение

Используется для объемного монтажа пайкой (внутренний), с резьбовой фиксацией, в приборах и кабелях; состоит из вилки и розетки (приборных или кабельных частей). Покрытие контактов — серебро, вид сочленения — резьбовой.​
