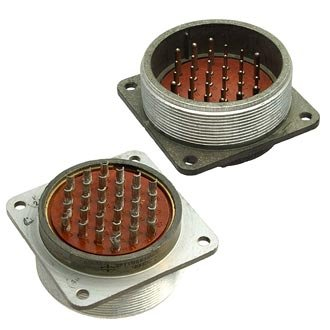

2РТТБ30Г32В «5» Элекон

Цена:

550 ₽

Производитель: Элекон

Технические характеристики

2РТТБ30Г32В Элекон «5» — это цилиндрический пылевлагозащищённый разъём производства завода «Элекон» (приёмка категории «5»), предназначенный для надёжного соединения в электрических цепях.

Это приборная розетка с корпусом условного размера 55 мм, 30 контактами диаметром 3,2 мм и монтажом объёмным методом пайки. Максимальное рабочее напряжение достигает 700–850 В (постоянного или переменного тока частотой до 3 МГц), а сила тока на контакт — от 20 до 200 А в зависимости от диаметра. Сопротивление контактов не превышает 0,75 мОм, изоляции — 1000 МОм, срок службы — 20 лет с наработкой не менее 1000 часов и 500 сочленениями.

Разъём работает в диапазоне температур от -60 до +100 °C, выдерживает вибрацию (1–10000 Гц, до 100 g) и многократные механические удары до 1500 g. Корпус предназначен для внутреннего монтажа во всеклиматическом исполнении, с одношпоночной поляризацией и серебряным покрытием контактов.

Соединители серии 2РТТ используются в различных отраслях для передачи сигналов в жёстких условиях, включая авиацию, судостроение и промышленное оборудование.

Описание

Назначение

2РТТБ30Г32В Элекон «5» — цилиндрический пылевлагозащищённый разъём производства завода «Элекон», выпускаемый с приёмкой категории «5». Изделие представляет собой приборную розетку и предназначено для надёжного электрического соединения в цепях передачи сигналов и питания. Разъём применяется там, где требуется стабильный контакт при воздействии пыли, влаги, вибрации и перепадов температуры.

Приборная розетка выполнена в корпусе условного размера 55 мм и рассчитана на внутренний монтаж. Конструкция предусматривает одношпоночную поляризацию, которая исключает неправильное сочленение ответных частей.

Подтверждённые особенности

Разъём оснащён 30 контактами диаметром 3,2 мм. Монтаж выполняется объёмным методом пайки. Контакты имеют серебряное покрытие. Ниже перечислены основные технические параметры изделия.

Максимальное рабочее напряжение: от 700 до 850 В постоянного или переменного тока частотой до 3 МГц.
Сила тока на контакт: от 20 до 200 А в зависимости от диаметра контакта.
Сопротивление контактов: не более 0,75 мОм.
Сопротивление изоляции: 1000 МОм.
Срок службы: 20 лет.
Наработка: не менее 1000 часов.
Число сочленений: не менее 500.
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
Устойчивость к вибрации: диапазон от 1 до 10000 Гц, ускорение до 100 g.
Устойчивость к многократным механическим ударам: до 1500 g.
Исполнение: всеклиматическое, корпус предназначен для внутреннего монтажа.
Поляризация: одношпоночная.
Покрытие контактов: серебряное.

Приёмка и исполнение

Изделие выпускается с приёмкой категории «5», что подтверждает его соответствие повышенным требованиям к качеству и надёжности. Корпус имеет пылевлагозащищённое исполнение, а вся конструкция рассчитана на эксплуатацию во всеклиматических условиях.

Применение

Соединители серии 2РТТ используются в различных отраслях промышленности для передачи сигналов в жёстких условиях эксплуатации. Благодаря устойчивости к вибрации, ударам, влаге и широкому температурному диапазону разъём востребован в авиации, судостроении и промышленном оборудовании.

Модель 2РТТБ30Г32В с 30 контактами и рабочим напряжением до 700–850 В подходит для организации надёжных электрических соединений внутри приборов и агрегатов, где требуется стойкость к внешним воздействиям и длительный срок службы. Применение объёмного монтажа пайкой обеспечивает прочное и стабильное соединение проводников с контактами розетки.
