Назначение соединителя 2РТТБ30Г30В «5»

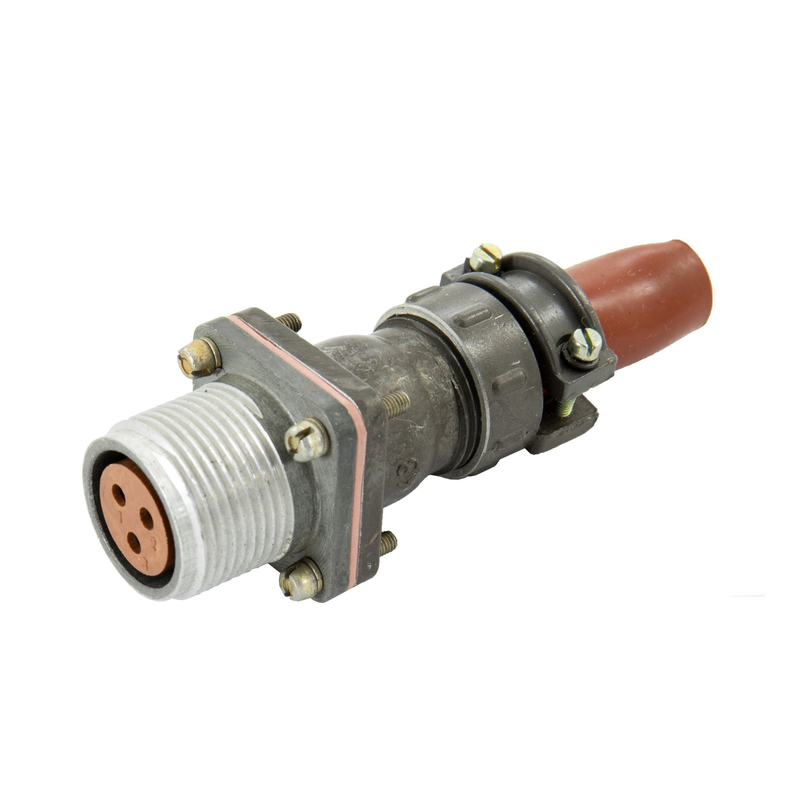

2РТТБ30Г30В «5» — это пылебрызгозащищённый электрический соединитель (разъём) серии 2РТТ, предназначенный для создания надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется там, где требуется устойчивая работа контактной пары в жёстких условиях эксплуатации: при вибрациях, ударах, перепадах давления и экстремальных температурах.

Конструктивно соединитель состоит из вилки и розетки. Исполнение каждой из частей может быть приборным или кабельным, а монтаж выполняется объёмным способом или пайкой. Резьбовое соединение половинок разъёма обеспечивает механическую фиксацию и сохранение электрического контакта при нагрузках. Поляризация одношпоночная исключает неправильное сочленение.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, заявленные для серии 2РТТ и данной модификации. Рабочий ток на контакт составляет от 20 до 200 А в зависимости от конкретного исполнения серии. Переходное сопротивление контакта не превышает 1–2,5 мОм, что важно для силовых и сигнальных цепей с высокими требованиями к потерям.

• Количество сочленений — до 500 циклов.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с².
• Стойкость к одиночным и многократным ударам с ускорением до 10000 м/с².
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение В, поляризация одношпоночная, резьбовое соединение.
• Сохранение работоспособности при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Минимальная наработка — 1000 часов, срок хранения — до 15 лет.
• Приёмка «5», что подтверждает соответствие изделия установленным требованиям приёмки.

Расшифровка обозначения выглядит следующим образом: 2РТТ — серия, Б — корпус, 30 — количество контактов или размер, Г — тип контакта, 30 — размер, В — климатическое исполнение. Артикул изделия — 6919, категория — 2РТТ. Производитель в предоставленных данных не указан.

Область применения

Соединители серии 2РТТ применяются в автомобильной промышленности, энергетике, телекоммуникациях и других отраслях для передачи сигналов или электрической энергии в жёстких условиях эксплуатации. К таким условиям относятся пониженное давление, интенсивная вибрация, удары и частая смена температур. Благодаря пылебрызгозащищённому исполнению разъём подходит для оборудования, работающего в загрязнённой или влажной среде.

Типовые сценарии использования включают силовые и сигнальные линии, требующие разъёмного соединения с возможностью многократного сочленения и расчленения, например при обслуживании, замене или транспортировке блоков. Приборное или кабельное исполнение вилки и розетки позволяет компоновать соединитель как на корпусе устройства, так и на кабеле, а выбор объёмного монтажа или пайки даёт возможность адаптировать изделие под конкретную технологию сборки.

Условия эксплуатации и ресурс

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что покрывает большинство задач в промышленности и на транспорте. Устойчивость к вибрации с частотой до 5000 Гц и ускорением до 300 м/с², а также к ударам с ускорением до 10000 м/с² подтверждает пригодность для подвижных и вибронагруженных объектов.

Ресурс по количеству сочленений достигает 500 циклов, минимальная наработка — 1000 часов, срок хранения — до 15 лет. Приёмка «5» указывает на то, что изделие прошло соответствующий контроль. Название товара и артикул 6919 следует указывать при заказе без изменений, чтобы исключить подмену модификации.
