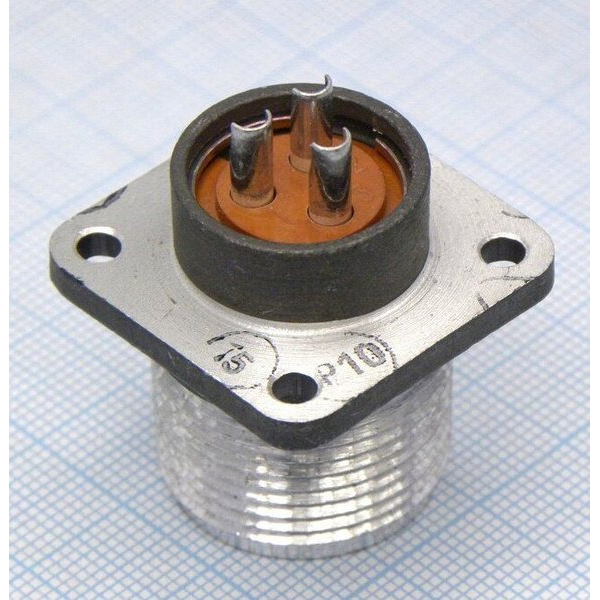

Назначение соединителя 2РТТБ23Ш31В «5»

2РТТБ23Ш31В «5» — советский и российский цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации сигнальных и силовых линий постоянного, переменного и импульсного тока внутри приборов, блоков и стоек. Конструктивно соединитель состоит из вилки (индекс Б — блочная) и розетки (индекс Ш — штыревая), оснащён 23 контактами, резьбовой фиксацией сочленения и монтажом методом пайки.

Приемка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по пятой категории и соответствует повышенным требованиям к качеству и надёжности. Такая приёмка характерна для продукции, поставляемой в промышленность, авиационную и военную технику, где предъявляются особые требования к стабильности параметров и стойкости к внешним воздействиям.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочий ток до 20–200 А на контакт в зависимости от диаметра контактной пары, максимальное напряжение 850 В и частоту до 3 МГц. Сопротивление контактов не превышает 2,5 МОм для диаметра 1,5 мм, а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрического соединения.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева контактов до плюс 180 градусов Цельсия.
• Стойкость к вибрации: до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Стойкость к ударам: до 10000 метров на секунду в квадрате.
• Влажность: 98 процентов при температуре плюс 40 градусов Цельсия.
• Корпус условного размера 55 мм, всеклиматическое исполнение (индекс В).
• Минимальная наработка: 1000 часов.
• Ресурс сочленений: 500 циклов.
• Срок хранения: 15 лет.

Конструкция и условия эксплуатации

Корпус соединителя выполнен в условном размере 55 мм и имеет всеклиматическое исполнение, что позволяет эксплуатировать изделие в широком диапазоне климатических условий. Резьбовая фиксация обеспечивает надёжное удержание вилки и розетки при механических нагрузках, а паяный монтаж гарантирует стабильный электрический контакт при сборке аппаратуры.

Соединитель предназначен для внутреннего монтажа в приборах, для подключения экранированных или неэкранированных кабелей, а также для работы в условиях пониженного давления до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность передачи сигнала на протяжении всего срока службы.

Применение

Благодаря совокупности характеристик 2РТТБ23Ш31В «5» применяется в промышленности, авиации и военной технике для передачи сигналов постоянного, переменного или импульсного тока. Изделие востребовано при построении бортовых и наземных систем, в измерительной и связной аппаратуре, а также в оборудовании, где требуется стойкость к вибрации, ударам, влажности и пониженному давлению. Приемка «5» делает его пригодным для ответственных узлов, к которым предъявляются повышенные требования по надёжности и ресурсу.
