Назначение

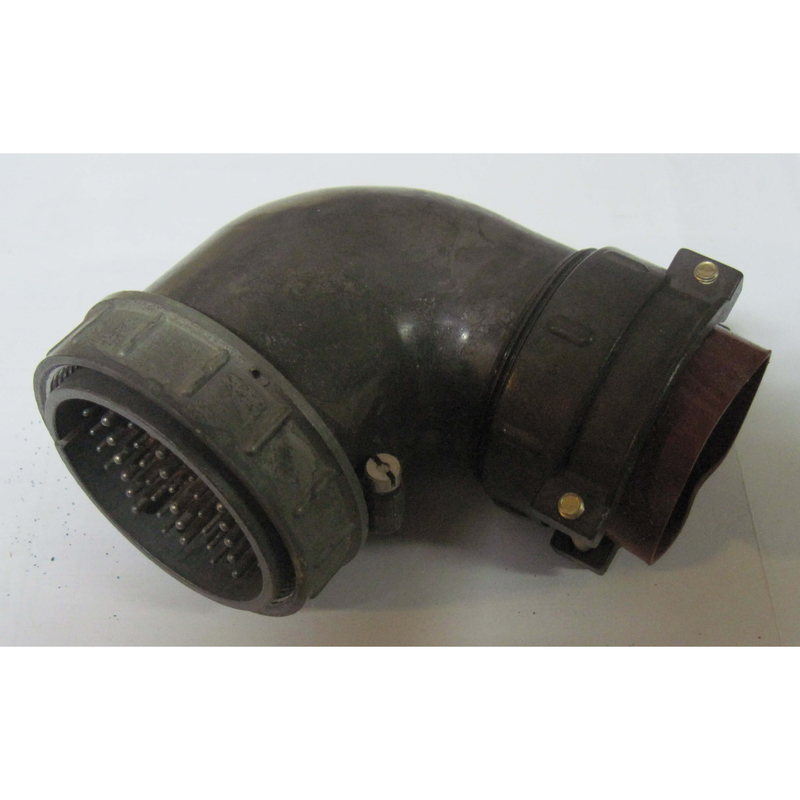

Соединитель 2РТТ60КУН4Г36В «5» (артикул 6908) категории 2РТТ представляет собой цилиндрический электрический разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях переменного и постоянного тока для надёжного соединения кабелей и блоков оборудования, обеспечивая стабильную передачу сигнала и электропитания между отдельными узлами и модулями.

Данная модель относится к соединителям серии 2РТТ, конструкция которых ориентирована на эксплуатацию в составе ответственной аппаратуры, где предъявляются повышенные требования к механической прочности и устойчивости к внешним воздействиям. Индекс «В» в обозначении указывает на всеклиматическое исполнение, что подтверждает пригодность изделия для работы в разнообразных климатических зонах, включая районы с холодным, влажным и жарким климатом.

Приемка «5» свидетельствует о приёмке изделия в соответствии с установленными требованиями к данной категории продукции.

Подтверждённые особенности

Основные характеристики

• Корпус диаметром 60 мм, цилиндрической формы.
• Количество контактов — 36.
• Тип соединения — резьбовое, обеспечивающее надёжную фиксацию сочленённых частей.
• Исполнение — всеклиматическое (индекс В).
• Максимальное рабочее напряжение — до 850 В.
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Приемка — «5».
• Артикул — 6908.

Механические свойства

Изделие устойчиво к воздействию синусоидальной вибрации с частотой до 5000 Гц и ускорением 300 м/с² (30 g). Оно выдерживает одиночные удары с ускорением до 10000 м/с² (1000 g) и многократные удары с ускорением до 1500 м/с² (150 g).

Допускается работа при линейных нагрузках до 2000 м/с². Наработка составляет не менее 1000 часов при количестве сочленений и расчленений не менее 500.

Климатические параметры

• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Возможен кратковременный нагрев контактов до плюс 180 °C.
• Работоспособность сохраняется при пониженном давлении до 1,3·10⁻⁴ Па.
• Устойчивость к влажности 98% при температуре плюс 40 °C.
• Срок хранения — не менее 15 лет.

Применение

Соединитель 2РТТ60КУН4Г36В «5» востребован в составе радиоэлектронной и радиотехнической аппаратуры, где требуется коммутация цепей переменного и постоянного тока с высокими показателями надёжности. Благодаря 36 контактам изделие позволяет организовать многоканальное соединение кабелей и блоков оборудования в пределах одного разъёма.

Всеклиматическое исполнение и расширенный температурный диапазон делают соединитель пригодным для эксплуатации в аппаратуре, работающей в сложных условиях: при интенсивной вибрации, ударных нагрузках, пониженном атмосферном давлении и повышенной влажности. Резьбовое соединение обеспечивает механическую прочностью фиксацию, исключающую самопроизвольное расчленение под воздействием вибрации.

Изделие рассчитано на длительный срок службы и хранения, что подтверждается наработкой не менее 1000 часов и сроком хранения не менее 15 лет. Совокупность перечисленных характеристик позволяет применять соединитель в ответственных узлах радиоэлектронной аппаратуры, где предъявляются требования к стабильности электрических параметров и стойкости к внешним воздействующим факторам.
