2РТТ60КУН47Ш37В 2015г «5» Элекон

Цена:

5600 ₽

В наличии: 19 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КУН47Ш37В Элекон «5» — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией, произведенный заводом «Элекон» с приемкой «5» по ТУ ГЕ0.364.120ТУ. Он предназначен для надежного соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Соединитель рассчитан на рабочий ток на одиночный контакт до нескольких ампер (в зависимости от сечения), максимальное напряжение 850 В (амплитудное значение) и частоту до 3 МГц. Имеет 47 контактов, всеклиматическое исполнение «В» (от -60 до +100 °C, влажность до 98% при +40 °C, вибрация до 1500 м/с²), сопротивление изоляции не менее 5 ГОм.

Это блочная вилка (КУН — корпус утопленный, неполная, Ш — штыревой контакт, 37В — модификация) без патрубка, негерметичная, теплостойкая и тропикоустойчивая, с монтажом пайкой. Условный размер корпуса — 60 мм, наработка минимум 1000 часов, до 500 сочленений-расчленений, срок хранения 15 лет. Используется в различных промышленных и специальных системах.

Описание

Назначение соединителя

2РТТ60КУН47Ш37В Элекон «5» — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией, изготовленный заводом «Элекон» с приемкой «5» по техническим условиям ГЕ0.364.120ТУ. Изделие предназначено для надежного соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре различного назначения.

Приемка «5» подтверждает, что соединитель прошел установленный цикл испытаний и соответствует требованиям, предъявляемым к изделиям данной категории. Год выпуска указанной партии — 2015.

Конструкция и особенности

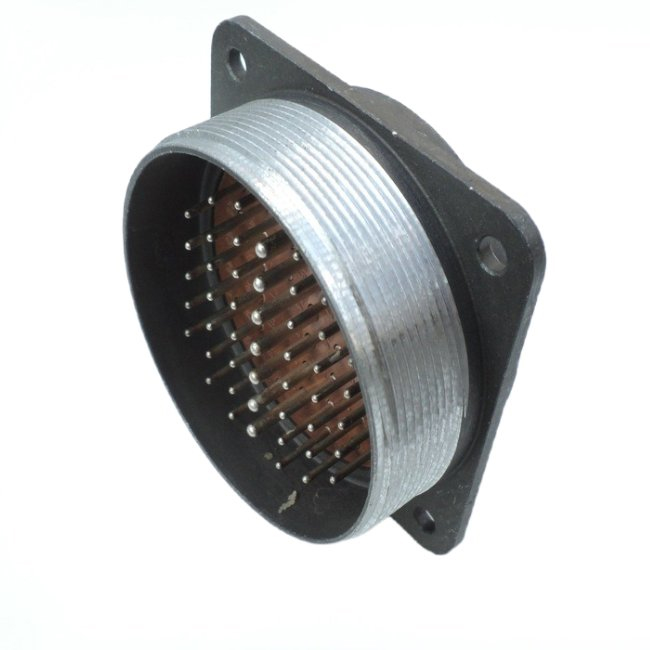

Соединитель представляет собой блочную вилку. Расшифровка обозначения указывает на корпус утопленного типа, неполное исполнение, штыревой контакт и модификацию 37В. Корпус выполнен без патрубка, соединение негерметичное, фиксация — резьбовая.

Монтаж осуществляется пайкой, что обеспечивает надежный электрический контакт при объемном монтаже аппаратуры. Условный размер корпуса составляет 60 мм.

Число контактов — 47.
Рабочий ток на одиночный контакт — до нескольких ампер (в зависимости от сечения).
Максимальное напряжение — 850 В (амплитудное значение).
Рабочая частота — до 3 МГц.
Сопротивление изоляции — не менее 5 ГОм.
Исполнение — всеклиматическое «В».
Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
Влажность — до 98 процентов при плюс 40 градусах Цельсия.
Вибрация — до 1500 метров на секунду в квадрате.

Ресурс и условия эксплуатации

Соединитель относится к теплостойким и тропикоустойчивым изделиям, что подтверждается всеклиматическим исполнением «В». Наработка составляет минимум 1000 часов. Ресурс по числу сочленений-расчленений — до 500 циклов. Срок хранения — 15 лет.

Благодаря совокупности характеристик изделие сохраняет работоспособность в условиях повышенной влажности, вибрационных нагрузок и широкого диапазона температур, что делает его пригодным для применения в жестких условиях эксплуатации.

Применение

Соединитель используется в различных промышленных и специальных системах, где требуется надежная коммутация электрических цепей в составе электро- и радиоаппаратуры. Основные сферы применения:

Соединение и разъединение проводов и кабелей в узлах и блоках аппаратуры.
Объемный монтаж электронных и электрических устройств.
Промышленные системы, работающие при вибрации и перепадах температур.
Специальные системы, предъявляющие повышенные требования к климатической устойчивости.

Ключевые параметры

Артикул: 51044. Категория: 2РТТ. Производитель: Элекон. Приемка: «5». Год: 2015. Тип: низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией, блочная вилка. Технические условия: ГЕ0.364.120ТУ.
