2РТТ60КУН45Ш36В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 54 шт.

Производитель: Элекон

Технические характеристики

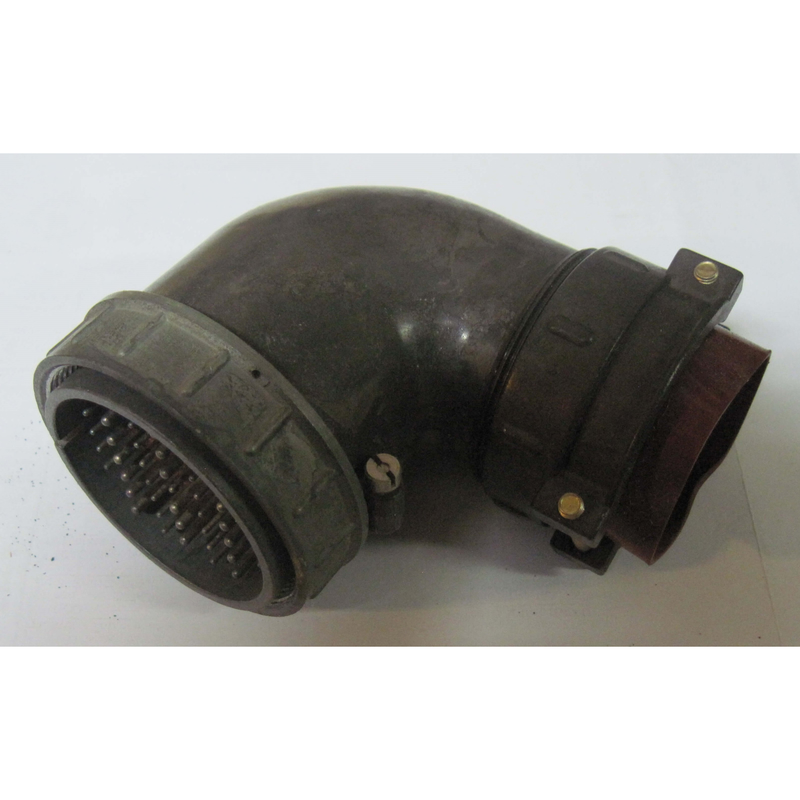

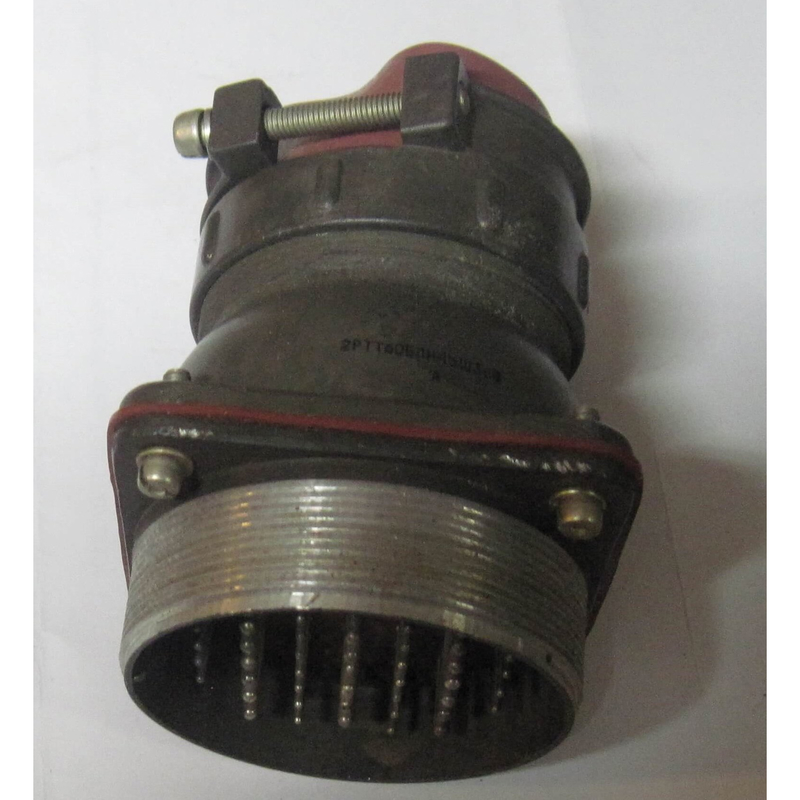

Соединитель 2РТТ60КУН45Ш36В «Элекон» — это низкочастотный цилиндрический пылебрызгозащищённый разъём, разработанный в рамках серии 2РТТ для промышленной электрики и КИП.

Этот разъём используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, обеспечивая надёжное сочленение кабельных трасс в промышленном и потенциально сложных климатических условиях. Исполнение «В» означает всеклиматическое (расширенный диапазон температур и влажности), а пылебрызгозащита позволяет применять соединитель в условиях повышенной запылённости и попадания брызг.

Условный диаметр корпуса — 60 мм, тип корпуса — кабельный (обычно для подключения к жгуту или кабелю).
Количество контактов — 45, присоединение проводов — обычно пайкой; конструкция обеспечивает достаточное число коммутационных линий для сложных панелей и приборов.
Сопротивление изоляции в нормальных условиях — не менее порядка 1000 МОм, число сочленений–расчленений — не менее 500, минимальная наработка порядка 1000 часов.

Разъёмы серии 2РТТ эксплуатируются в диапазоне температур, как правило, от примерно −60 до +180 °C, что соответствует тяжёлым промышленным и климатическим режимам. Максимальное рабочее напряжение постоянного и переменного тока обычно находится в пределах нескольких сотен вольт, а изоляция рассчитана на длительную работу при таких условиях.

Описание

Назначение соединителя 2РТТ60КУН45Ш36В

Соединитель 2РТТ60КУН45Ш36В производства Элекон — низкочастотный цилиндрический пылебрызгозащищённый разъём серии 2РТТ, предназначенный для применения в промышленной электрике и контрольно-измерительных приборах. Изделие обеспечивает надёжное сочленение кабельных трасс и жгутов в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц.

Разъём применяется там, где требуется компактное, но многоразовое соединение с большим числом коммутационных линий: в сложных панелях, пультах управления, шкафах автоматики и приборах КИП. Исполнение «В» обозначает всеклиматическое исполнение, рассчитанное на расширенный диапазон температур и влажности, а пылебрызгозащита корпуса позволяет эксплуатировать соединитель при повышенной запылённости и возможном попадании брызг.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие конструкции и условиям эксплуатации данной серии.

Условный диаметр корпуса — 60 мм.
Тип корпуса — кабельный, для подключения к жгуту или кабелю.
Количество контактов — 45.
Присоединение проводов — пайкой.
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
Число сочленений–расчленений — не менее 500.
Минимальная наработка — порядка 1000 часов.
Диапазон рабочих температур — ориентировочно от −60 до +180 °C.
Максимальное рабочее напряжение постоянного и переменного тока — в пределах нескольких сотен вольт.
Приёмка — «5»; год выпуска — 2015.

Электрические параметры

Изоляция соединителя рассчитана на длительную работу при напряжениях в несколько сотен вольт постоянного и переменного тока. Сопротивление изоляции не ниже 1000 МОм подтверждает пригодность изделия для цепей КИП и слаботочной автоматики. Частотный диапазон до примерно 3 МГц охватывает большинство низкочастотных сигнальных и силовых линий промышленного оборудования.

Механическая стойкость и ресурс

Конструкция выдерживает не менее 500 циклов сочленения и расчленения, что соответствует требованиям к разъёмам многократного подключения. Минимальная наработка порядка 1000 часов обеспечивает стабильную работу в составе приборов и жгутов. Пайка проводов даёт надёжный и виброустойчивый электрический контакт.

Применение

Соединитель 2РТТ60КУН45Ш36В применяется в промышленном оборудовании, работающем в тяжёлых климатических и производственных условиях.

Промышленная электрика: соединение кабельных трасс, жгутов и шкафов управления.
Контрольно-измерительные приборы: подключение датчиков, панелей и пультов с большим числом линий.
Оборудование, эксплуатируемое при повышенной запылённости и воздействии брызг.

Условия эксплуатации и комплектация

Всеклиматическое исполнение и пылебрызгозащита позволяют использовать разъём в диапазоне температур от примерно −60 до +180 °C при высокой влажности и запылённости. Изделие выпускается под артикулом 51042 в категории 2РТТ производителем Элекон. Данные о комплектации, гарантии и стране производства в предоставленной информации не указаны.
