Назначение соединителя

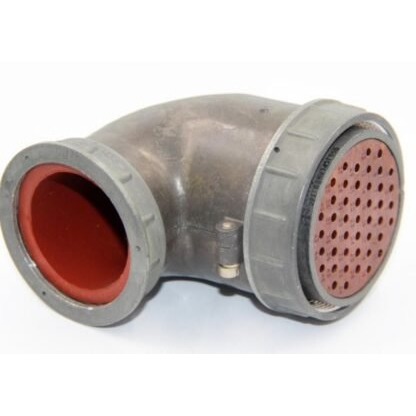

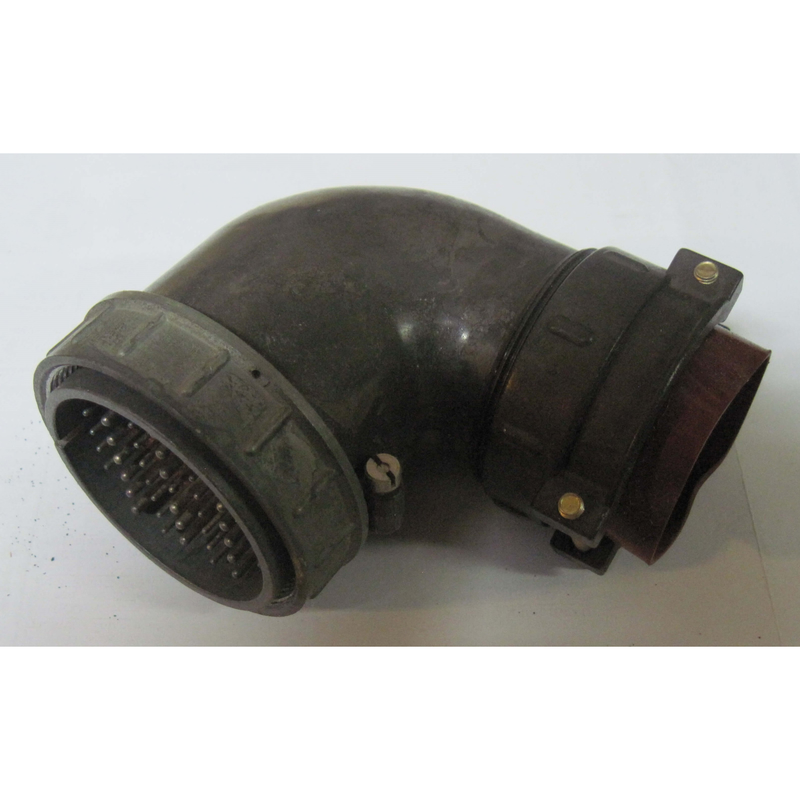

2РТТ60КУН45Г36В — это цилиндрический низкочастотный соединитель производства завода «Элекон», выпускаемый с приёмкой «5». Изделие предназначено для работы в электрических цепях постоянного и переменного тока, где требуется надёжное механическое и электрическое соединение проводников. Соединитель применяется в электро-, радио- и контрольно-измерительных приборах, а также в других устройствах, рассчитанных на эксплуатацию в широком диапазоне климатических условий.

Маркировка «5» в наименовании соответствует категории приёмки, присвоенной заводом-изготовителем, а указанный год выпуска — 2015 — подтверждает принадлежность изделия к определённой производственной партии.

Конструктивные особенности

По исполнению 2РТТ60КУН45Г36В является кабельной розеткой. В обозначении типа зашифрованы её ключевые признаки: «К» означает кабельный вариант исполнения, «Г» — наличие гайки патрубка для неэкранированного кабеля, «Н» — прямой патрубок. Такое сочетание делает соединитель удобным для монтажа кабельных линий без экранирующей оплётки.

Корпус соединителя имеет цилиндрическую форму со следующими габаритами:

• наружный диаметр корпуса — 45 мм;
• внутренний диаметр — 36 мм;
• максимальная длина — 86 мм.

Изделие обеспечивает надёжное соединение до 20 контактов, что позволяет использовать его в многожильных кабельных сборках и разветвлённых цепях управления и измерений.

Технические характеристики

Электрические параметры соединителя рассчитаны на достаточно широкий круг задач. Максимальное рабочее напряжение достигает 850 В, а рабочая частота — до 3 МГц. В нормальных условиях сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие изоляционные свойства изделия и снижает риск утечек и пробоев.

Механическая стойкость также относится к сильным сторонам данной модели. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц. Исполнение классифицируется как всеклиматическое и пылебрызгозащищённое, благодаря чему изделие сохраняет работоспособность при воздействии пыли, влаги и перепадов температур.

Сводка основных параметров

1. Максимальное рабочее напряжение — 850 В.
2. Рабочая частота — до 3 МГц.
3. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
4. Диаметр корпуса — 45 мм, внутренний диаметр — 36 мм, длина — до 86 мм.
5. Вибрационная стойкость — синусоидальная вибрация 1–5000 Гц.
6. Количество контактов — до 20.
7. Категория приёмки — «5», год выпуска — 2015.

Применение и исполнение

Благодаря сочетанию высоких изоляционных свойств, вибростойкости и всеклиматического исполнения соединитель 2РТТ60КУН45Г36В востребован в приборах, работающих в сложных условиях эксплуатации. Он подходит для коммутации цепей питания и сигнальных линий в измерительной технике, радиоэлектронной аппаратуре и промышленном оборудовании.

Производитель выпускает данную модель в различных модификациях, включая партии разных лет выпуска. Представленный вариант относится к выпуску 2015 года с приёмкой «5». Перед монтажом рекомендуется убедиться в соответствии типоразмера кабеля и патрубка, а также в допустимости применения неэкранированного кабеля в конкретной схеме.
