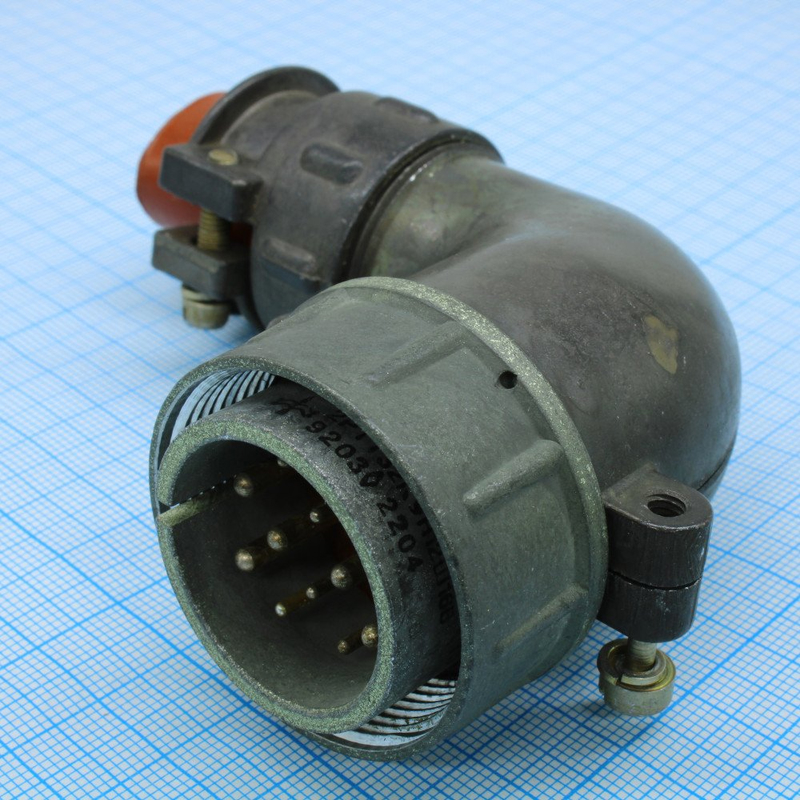

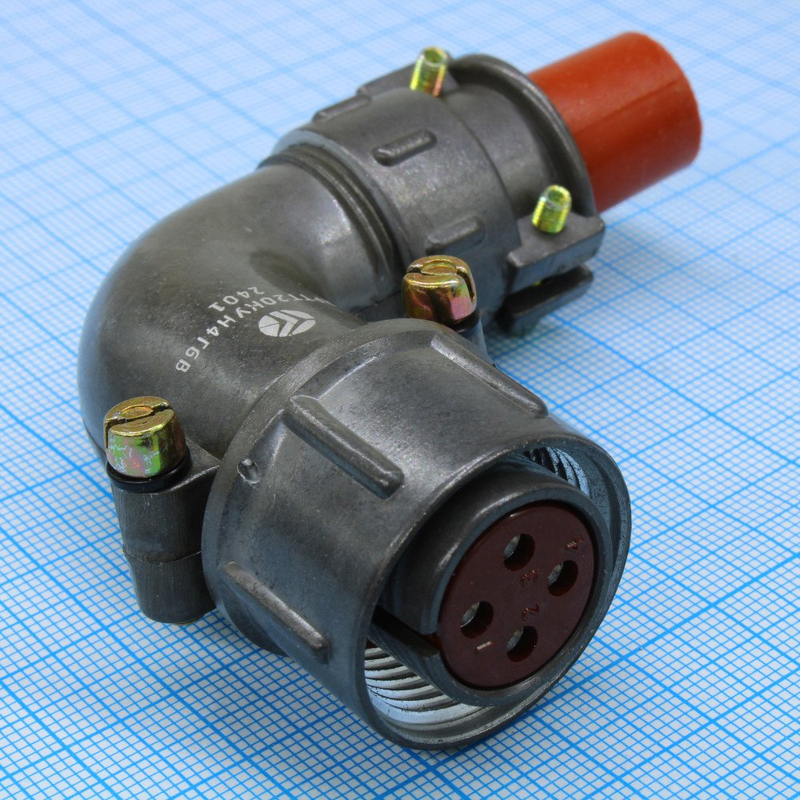

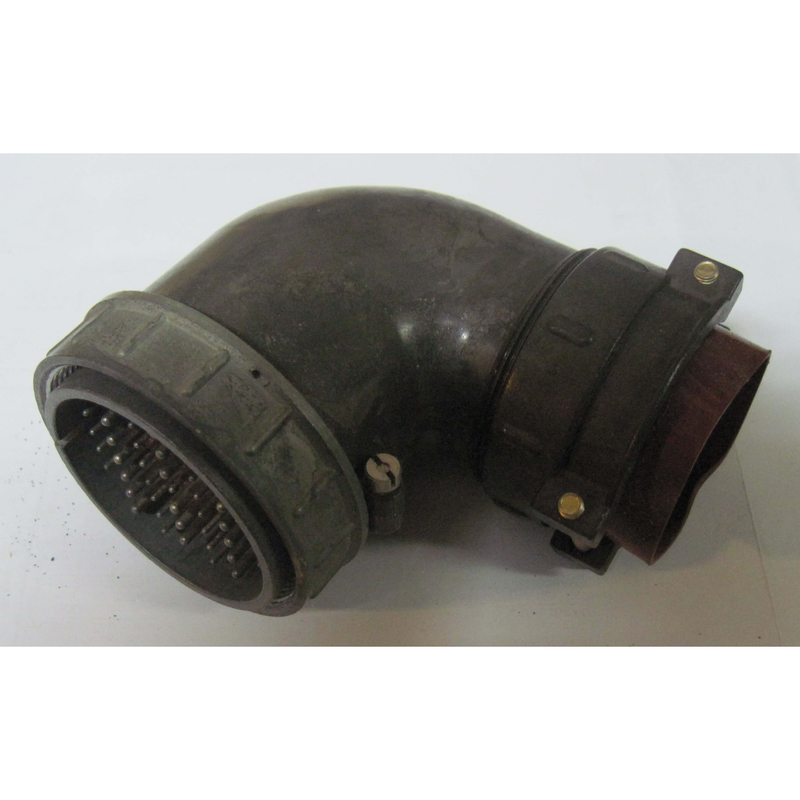

2РТТ60КУН31Ш35В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 17 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КУН31Ш35В «5» от завода «Элекон» представляет собой низкочастотный цилиндрический соединитель теплостойкого тропикоустойчивого исполнения с резьбовой фиксацией. Это кабельная розетка (Ш — вилка в обозначении, но в контексте модели — часть с угловым патрубком) с 31 контактом, предназначенная для электрических цепей постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель всеклиматического исполнения (В), условный размер корпуса 60 мм, монтаж объёмный пайкой, внутренний. Рабочая температура от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, минимальная наработка 1000 часов, количество сочленений-расчленений — 500.

Используется в промышленных системах, включая HVAC и холодильные установки, где требуется надёжное соединение в жёстких климатических условиях. Выдерживает вибрацию до 1500 м/с² (150 g), влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па.

Серия 2РТТ включает 604 типоконструкции, негерметичные, с рабочим током на контакт от 0,15 до 2,5 А в зависимости от сечения. Модель имеет прямой или угловой патрубок для неэкранированного кабеля, подходит для эксплуатации в тропиках и экстремальных температурах.

Описание

Назначение соединителя

2РТТ60КУН31Ш35В «5» производства завода «Элекон» — низкочастотный цилиндрический соединитель теплостойкого тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Кабельная часть выполнена с угловым патрубком под неэкранированный кабель, что упрощает монтаж в стеснённых условиях и позволяет направлять жгут под углом к оси соединителя.

Модель относится к серии 2РТТ, включающей 604 типоконструкции негерметичных соединителей. Рабочий ток на контакт в серии составляет от 0,15 до 2,5 А в зависимости от сечения провода. Соединитель применяется там, где требуется надёжное электрическое соединение при воздействии экстремальных температур, влажности и вибрации.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на эксплуатацию в жёстких климатических условиях. Ниже перечислены характеристики, заявленные для данной модели и серии в целом.

Условный размер корпуса — 60 мм, число контактов — 31.
Монтаж объёмный, пайкой, внутренний.
Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
Сопротивление изоляции — не менее 5000 МОм.
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — 500 циклов.
Всеклиматическое исполнение, теплостойкое и тропикоустойчивое.
Стойкость к вибрации с ускорением до 1500 метров на секунду в квадрате (150 g).
Влажность 98 процентов при температуре плюс 40 градусов Цельсия.
Пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Резьбовая фиксация обеспечивает устойчивость соединения к вибрационным и ударным нагрузкам, а угловой патрубок рассчитан на неэкранированный кабель. Исполнение «В» подтверждает пригодность изделия для работы в условиях тропиков и районов с холодным климатом.

Применение и приёмочные данные

Соединитель используется в промышленных системах, включая системы отопления, вентиляции и кондиционирования, а также холодильные установки, где требуется надёжное соединение в тяжёлых климатических условиях. Способность выдерживать вибрацию, высокую влажность и пониженное давление делает модель пригодной для ответственных узлов промышленного оборудования.

Товар имеет приёмочную категорию «5». Год выпуска — 2015. Артикул — 51040. Производитель — завод «Элекон». Категория — 2РТТ. Комплектация, гарантийные условия и страна производства в предоставленных данных не указаны, поэтому не приводятся.

Ключевые параметры для подбора

Число контактов — 31, что позволяет передавать несколько независимых сигналов или цепей питания в одном корпусе.
Размер корпуса 60 мм и угловой патрубок — для монтажа в ограниченном пространстве.
Диапазон температур от минус 60 до плюс 100 градусов Цельсия — для неотапливаемых помещений и улицы.
Ресурс 500 сочленений и наработка 1000 часов — для периодической коммутации в составе промышленной аппаратуры.

Перед установкой следует убедиться в соответствии сечения провода допустимому току на контакт в пределах от 0,15 до 2,5 А и выполнить пайку согласно требованиям к объёмному монтажу.
