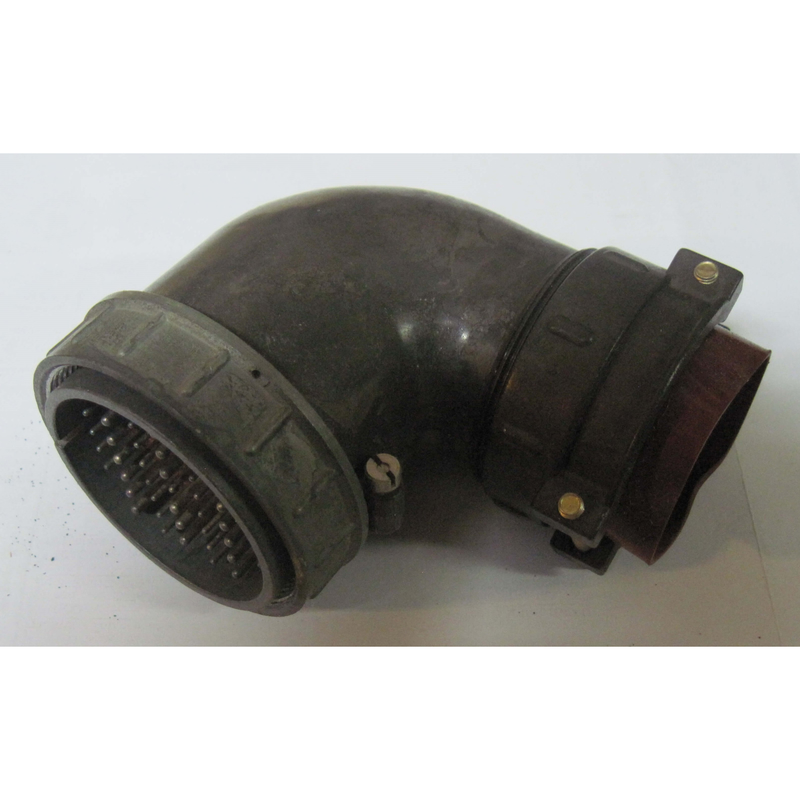

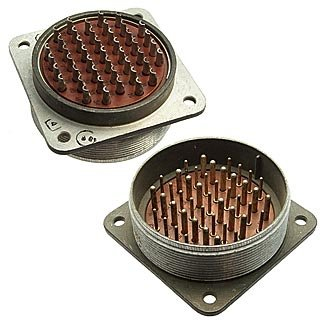

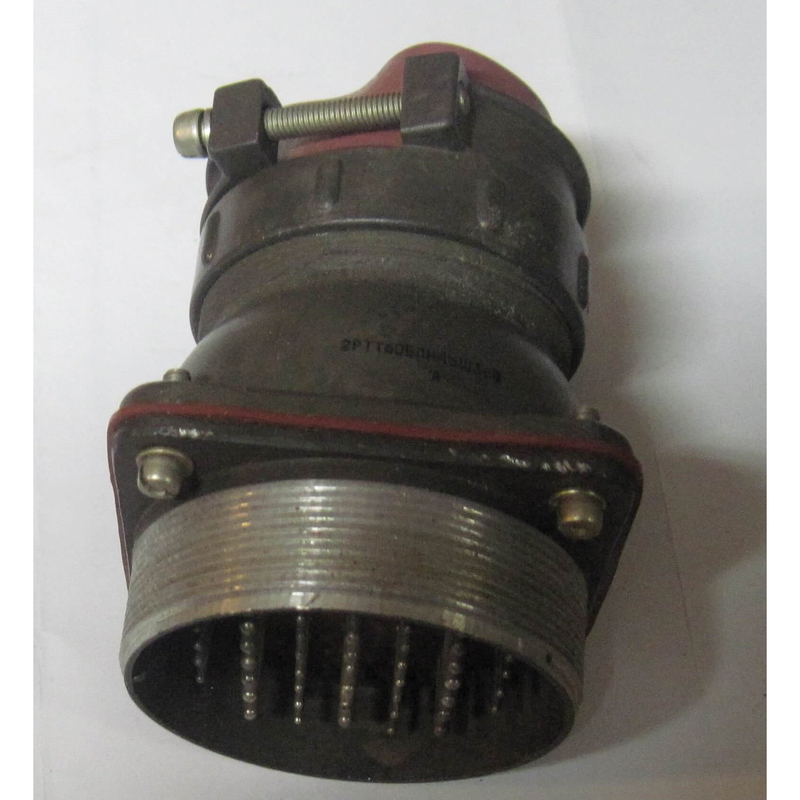

2РТТ60КУЭ45Ш36В 2015г «5» Элекон

Цена:

5100 ₽

В наличии: 55 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КУЭ45Ш36В от Элекон «5» — это цилиндрический пылевлагозащищенный соединитель вилочного типа, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Соединитель имеет кабельный корпус с прямым патрубком для экранированного кабеля, условный размер 60 и 45 контактов с пайкой проводов. Максимальное рабочее напряжение — до 700–850 В, номинальная частота — до 3 МГц, сопротивление контактов не превышает 2,5 мОм для диаметра 1,5 мм. Он выдерживает температуру от -60 до +100 °C (смена до +180 °C), механические удары до 10000 м/с² и линейное ускорение до 2000 м/с², с наработкой не менее 1000 часов и 500 сочленениями.

В маркировке 2РТТ60КУЭ45Ш36В: «2РТТ» — серия цилиндрических соединителей, «60» — условный размер корпуса, «КУЭ» — кабельный вариант с экранированием, «45» — количество контактов, «Ш» — вилка, «36» — сочетание контактов, «В» — всеклиматическое исполнение.

Используется во всеклиматическом исполнении для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах, соответствует ТУ 6313-022-61929916-2015 и ГОСТам. Производитель — завод Элекон (исполнение «5»), гарантирует соответствие техусловиям при правильной эксплуатации.

Описание

Назначение соединителя 2РТТ60КУЭ45Ш36В

Соединитель 2РТТ60КУЭ45Ш36В производства завода «Элекон» (исполнение «5») представляет собой цилиндрический пылевлагозащищённый разъём вилочного типа. Он предназначен для надёжного электрического соединения цепей переменного и постоянного тока в составе электро-, радио- и контрольно-измерительной аппаратуры. Изделие применяется для внутреннего монтажа, где требуется стабильная передача сигнала и питания при воздействии неблагоприятных климатических и механических факторов.

Благодаря всеклиматическому исполнению «В» соединитель сохраняет работоспособность в широком диапазоне температур и условий окружающей среды, что делает его пригодным как для стационарной, так и для подвижной техники.

Конструктивные особенности и маркировка

Обозначение 2РТТ60КУЭ45Ш36В построено по стандартной схеме и содержит полную информацию о типе и параметрах изделия:

2РТТ — серия цилиндрических соединителей;
60 — условный размер корпуса;
КУЭ — кабельный вариант исполнения с экранированием;
45 — количество контактов;
Ш — вилка;
36 — сочетание контактов;
В — всеклиматическое исполнение.

Корпус выполнен кабельным, с прямым патрубком, рассчитанным на применение экранированного кабеля. Контакты соединяются с проводами пайкой. Такая конструкция обеспечивает механическую прочность и защиту от пыли и влаги.

Технические характеристики

Ниже приведены подтверждённые параметры, заявленные для данной модели:

максимальное рабочее напряжение — от 700 до 850 В;
номинальная частота — до 3 МГц;
сопротивление контактов — не более 2,5 мОм для диаметра 1,5 мм;
рабочая температура — от минус 60 до плюс 100 °C, с возможностью кратковременного воздействия до плюс 180 °C;
устойчивость к механическим ударам — до 10000 м/с²;
устойчивость к линейному ускорению — до 2000 м/с²;
наработка — не менее 1000 часов;
ресурс сочленений — не менее 500 циклов.

Изделие соответствует требованиям ТУ 6313-022-61929916-2015 и применимым государственным стандартам. Приёмка выполнена по исполнению «5».

Применение и условия эксплуатации

Соединитель 2РТТ60КУЭ45Ш36В используется для внутреннего монтажа в электрических, радиотехнических и контрольно-измерительных приборах. Всеклиматическое исполнение позволяет эксплуатировать его в различных климатических зонах, включая условия повышенной влажности и широкого перепада температур.

Производитель «Элекон» гарантирует соответствие изделия техническим условиям при соблюдении правил эксплуатации, монтажа и пайки, установленных нормативной документацией.
