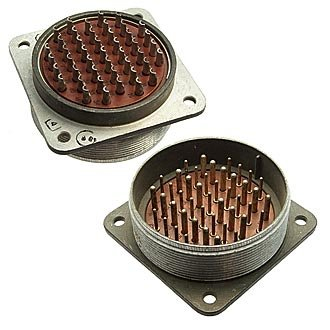

Назначение соединителя 2РТТ60КУЭ45Ш36В «5»

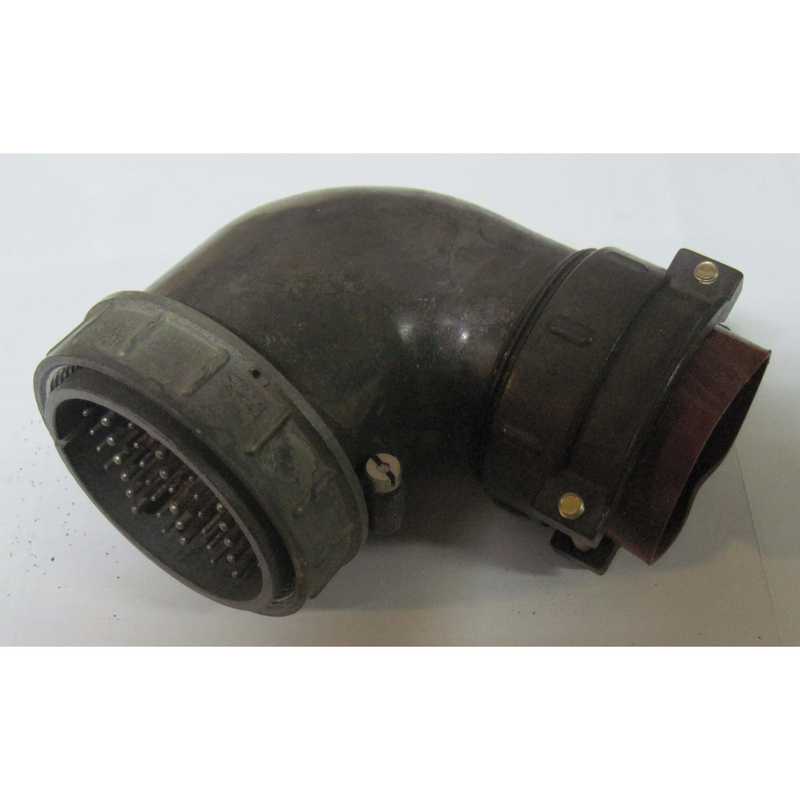

2РТТ60КУЭ45Ш36В «5» — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, выполненный в виде кабельной угловой вилки. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 850 В (амплитудное значение). Маркировка 2015 года «5» соответствует техническим условиям ГЕ0.364.120 ТУ.

Соединитель изготавливается во всеклиматическом исполнении (обозначение «В») и рассчитан на внутренний объёмный монтаж с применением пайки. Такое сочетание конструктивных решений позволяет использовать его в аппаратуре, где предъявляются повышенные требования к защите от внешних воздействий и к надёжности электрического соединения.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные для данной модели соединителя. Все значения относятся именно к исполнению 2РТТ60КУЭ45Ш36В.

• Тип соединителя: цилиндрический, низкочастотный.
• Защита: пылебрызгозащищённый, обеспечивает защиту от попадания пыли и брызг.
• Конфигурация: вилка кабельная угловая.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочий ток: применение в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.
• Климатическое исполнение: всеклиматическое («В»), что допускает эксплуатацию в широком диапазоне температур и влажности.
• Монтаж: внутренний объёмный монтаж с использованием пайки.
• Экранирование: экранированный корпус (КУЭ) обеспечивает защиту от электромагнитных помех.
• Виброустойчивость: повышенная (КУЭ), для надёжной работы в условиях вибрации.
• Количество контактов: 45.
• Условный размер корпуса: 60 мм.
• Приемка: «5».

Структура условного обозначения

Обозначение 2РТТ60КУЭ45Ш36В построено по принятой для данной серии схеме и расшифровывается следующим образом.

1. 2РТТ — серия соединителей.
2. 60 — условный размер корпуса в миллиметрах.
3. КУЭ — кабельная угловая, экранированная, с повышенной виброустойчивостью.
4. 45 — количество контактов.
5. Ш — вилка.
6. 36 — сочетание контактов.
7. В — всеклиматическое исполнение.

Дополнительная маркировка «5» соответствует техническим условиям ГЕ0.364.120 ТУ и относится к приёмке изделия.

Применение

Соединители серии 2РТТ60КУЭ45Ш36В благодаря своим защитным свойствам (пылебрызгозащищённость, повышенная виброустойчивость) и всеклиматическому исполнению широко применяются в следующих областях.

• Промышленное оборудование.
• Авиационная и космическая техника.
• Военная техника и оборонная промышленность.
• Железнодорожный и морской транспорт.
• Средства связи и автоматизации.
• Электронная аппаратура специального назначения, где требуется высокая надёжность и устойчивость к внешним воздействиям.

Экранированный корпус снижает влияние электромагнитных помех, а повышенная виброустойчивость обеспечивает стабильную работу соединения при механических нагрузках. Исполнение «В» позволяет эксплуатировать изделие в широком диапазоне температур и влажности, что важно для техники, работающей в сложных климатических условиях.

Монтаж соединителя выполняется объёмным способом с пайкой внутри аппаратуры, что обеспечивает надёжный электрический контакт и механическую фиксацию. Артикул изделия — 6915, категория — 2РТТ.
