Назначение соединителя 2РТТ60КУЭ31Ш35В

2РТТ60КУЭ31Ш35В от производителя Элекон — это цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие применяется там, где требуется надёжное и герметичное соединение кабельных линий в условиях повышенной влажности, запылённости, вибрации и широкого диапазона температур.

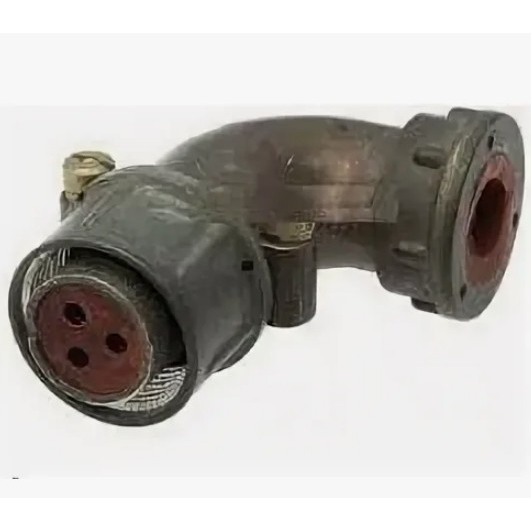

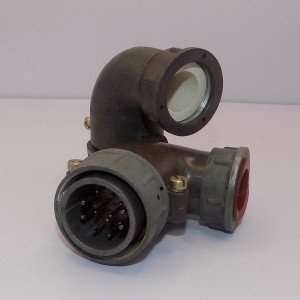

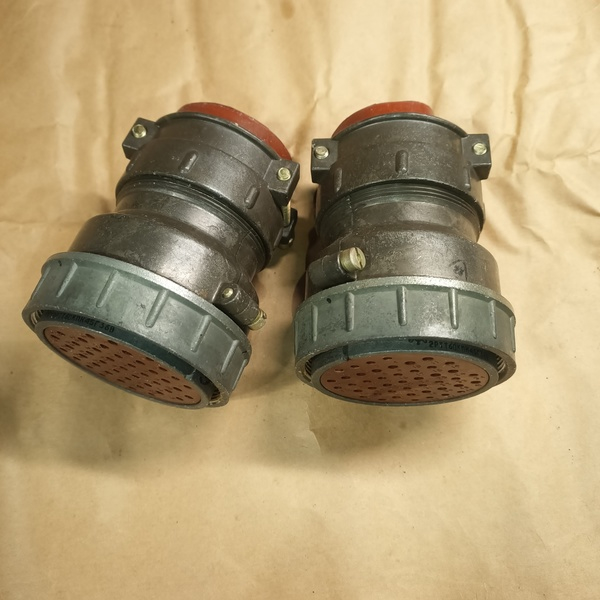

Соединитель имеет кабельное исполнение (обозначение КУЭ), оснащён угловым патрубком (индекс 31) и шестигранной шайбой (индекс Ш). Модификация 35В определяет конструктивные особенности корпуса и патрубка. Корпус неэкранированный, что соответствует области применения изделия — силовые и сигнальные цепи промышленного оборудования.

Подтверждённые технические особенности

• Максимальное рабочее напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях, до 5000 МОм при измерении в нормальных условиях.
• Количество циклов сочленения и расчленения: до 500.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Исполнение: пылебрызгозащищённое, теплостойкое, тропикоустойчивое.
• Фиксация в сочленённом положении: резьбовая.
• Число контактов: 60.
• Условный размер корпуса: 60 мм.
• Допустимый ток через контакты: до 200 А в зависимости от сечения подключаемого проводника.
• Приёмка: «5», год выпуска 2015.

Конструктивные и эксплуатационные особенности

Исполнение и защита

Резьбовая фиксация сочленённого положения исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок. Пылебрызгозащищённость препятствует проникновению внутрь корпуса пыли и водяных брызг, а тропикоустойчивость позволяет эксплуатировать соединитель во влажном и жарком климате без потери рабочих свойств. Теплостойкость обеспечивает стабильность характеристик при нагреве до плюс 100 градусов Цельсия.

Электрические параметры

Изоляция соединителя выдерживает сопротивление не менее 1000 МОм, что подтверждает высокое качество диэлектрических материалов. Работа на частотах до 3 МГц позволяет использовать изделие как в цепях питания, так и для передачи низкочастотных сигналов. Токовая нагрузка до 200 А зависит от сечения контактирующих проводников и режима работы цепи.

Ресурс и надёжность

Ресурс сочленения составляет до 500 циклов, а минимальная наработка — 1000 часов. Эти показатели подтверждают пригодность соединителя для оборудования, требующего периодического подключения и отключения кабельных линий в процессе технического обслуживания.

Применение

Соединитель 2РТТ60КУЭ31Ш35В производства АО «Завод Элекон», выпускаемый по ТУ ГЕ0.364.120ТУ, применяется в промышленных системах, включая системы отопления, вентиляции и кондиционирования (HVAC), а также в средствах промышленной автоматики. Изделие востребовано там, где требуется высокая надёжность электрических соединений при воздействии неблагоприятных факторов среды.

Области применения включают:

1. Промышленное оборудование с силовыми и сигнальными цепями.
2. Системы HVAC и климатические установки.
3. Средства промышленной автоматики и управления.
4. Кабельные линии, работающие при температурах от минус 60 до плюс 100 градусов Цельсия.
5. Установки, эксплуатируемые в тропических и влажных условиях.

Комплектация и маркировка

Соединитель поставляется в кабельном исполнении с угловым патрубком и шестигранной шайбой. Артикул изделия — 51046, категория — 2РТТ. Изготовитель — АО «Завод Элекон». Изделие соответствует техническим условиям ТУ ГЕ0.364.120ТУ. Приёмка «5» подтверждает соответствие требованиям приёмо-сдаточных испытаний, проведённых в 2015 году.
