Назначение соединителя 2РТТ60КУЭ31Г35В «5»

2РТТ60КУЭ31Г35В «5» — это низкочастотный цилиндрический соединитель, изготовленный заводом «Элекон» в 2015 году по приёмке «5» в соответствии с техническими условиями ГЕ0.364.120ТУ. Изделие относится к категории 2РТТ и предназначено для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры.

Соединитель применяется в цепях постоянного и переменного тока с рабочими частотами до 3 мегагерц при напряжении до 850 вольт амплитудного значения. Такие параметры делают его пригодным для эксплуатации в составе ответственных электрических соединений, где требуется надёжная коммутация и сохранение работоспособности в различных климатических условиях.

Конструктивные особенности и подтверждённые характеристики

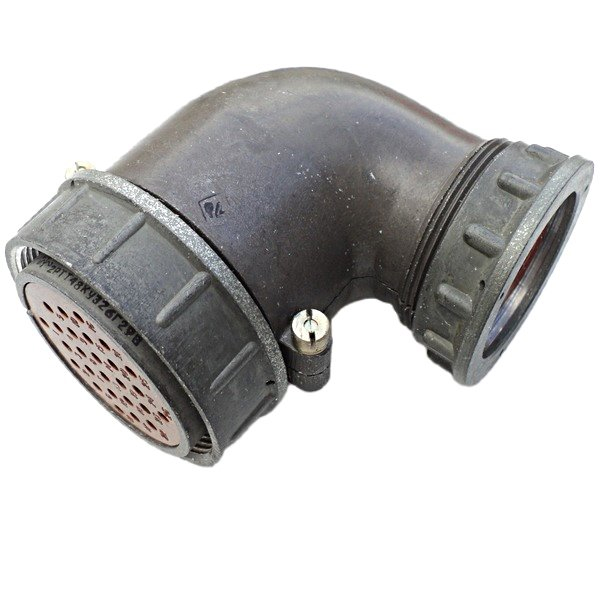

Данная модель представляет собой кабельную розетку с индексом «Г», оснащённую угловым патрубком и гайкой для монтажа неэкранированным кабелем. Условный размер корпуса составляет 60, число контактов — 31, сочетание контактов обозначено индексом 35. Исполнение изделия — всеклиматическое, что подтверждается индексом «В» в обозначении.

Ключевые технические и эксплуатационные параметры изделия:

• Сочленение резьбовое, обеспечивающее надёжную фиксацию ответных частей.
• Поляризация одношпоночная, исключающая неправильное соединение.
• Покрытие контактов — серебро, что способствует стабильной электрической проводимости.
• Монтаж контактов выполняется пайкой, подключение относится к внутреннему монтажу.
• Теплостойкое и тропикоустойчивое исполнение, позволяющее применять соединитель в сложных климатических зонах.
• Взаимосочленяемость с соединителями ШР по ГЕ0.364.107ТУ и 2РТ-А по ГЕ0.364.118ТУ.
• Категория качества подтверждается приёмкой «ОТК», «ВП» и «ОСМ».

Область применения и условия эксплуатации

Соединитель 2РТТ60КУЭ31Г35В «5» востребован в производстве и эксплуатации электро- и радиоаппаратуры, где необходимо быстрое и надёжное соединение кабельных линий с блоками, узлами и модулями. Резьбовая фиксация и одношпоночная поляризация снижают риск самопроизвольного рассоединения и ошибок при сборке, а серебряное покрытие контактов поддерживает стабильность переходного сопротивления при длительной работе.

Благодаря теплостойкому и тропикоустойчивому исполнению изделие может использоваться в условиях повышенной влажности и температуры, характерных для тропического климата. Приёмка «5» и указанные категории качества «ОТК», «ВП», «ОСМ» подтверждают, что соединитель проходил соответствующий контроль и допущен к применению в ответственных изделиях. Год выпуска — 2015, артикул — 6910. Совместимость с распространёнными типами соединителей ШР и 2РТ-А упрощает замену и комплектование аппаратуры.

Таким образом, 2РТТ60КУЭ31Г35В «5» сочетает в себе продуманную конструкцию, подтверждённые электрические параметры и устойчивость к внешним воздействиям, что делает его практичным решением для коммутации цепей в электро- и радиоаппаратуре различного назначения.
