Назначение и область применения

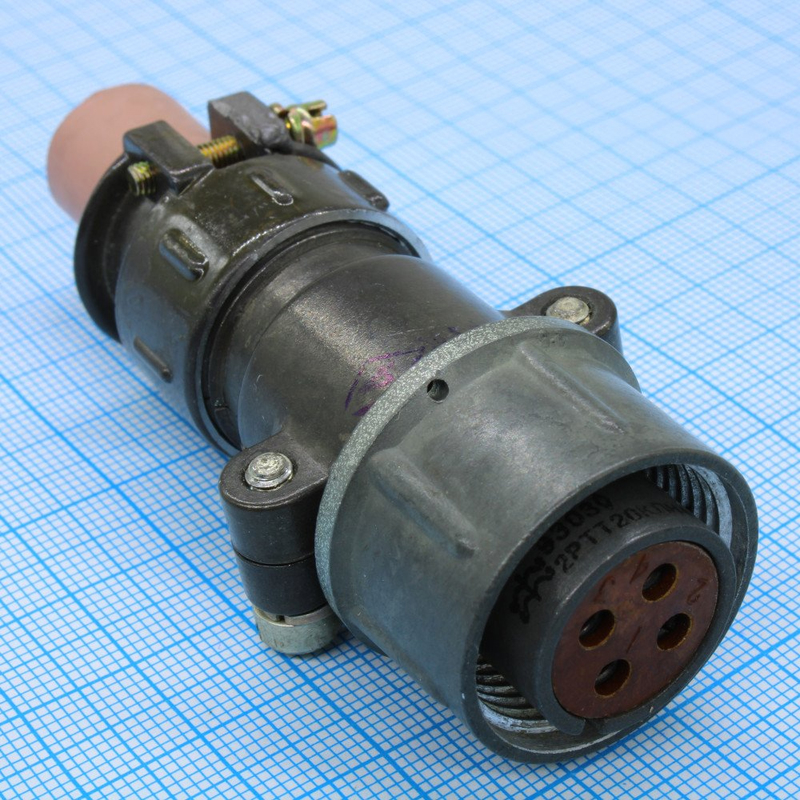

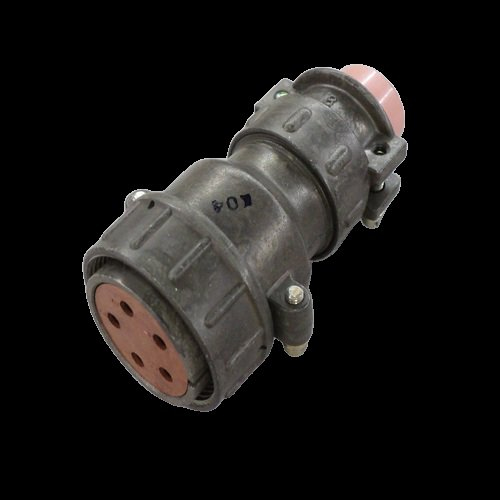

2РТТ60КПН4Г36В «5» — цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель всеклиматического исполнения, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Позиция имеет артикул 6887 и относится к категории 2РТТ.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как изделие общего назначения. Он подходит для внутренних монтажей, выполняемых в различных климатических условиях. Такое применение соответствует назначению, указанному в имеющемся описании товара, и не требует предположений о конкретных типах аппаратуры, которые в данных не перечислены.

Конструкция рассчитана на резьбовое сочленение и монтаж пайкой. Контакты имеют серебряное покрытие. Для подключения и эксплуатации важны параметры электрических цепей, климатические воздействия и механические нагрузки, приведённые ниже.

Подтверждённые технические особенности

Электрические параметры

• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц.
• Максимальное напряжение: до 700–850 В амплитудного значения.
• Сопротивление изоляции: не менее 1000 МОм.
• Покрытие контактов: серебряное.
• Способ монтажа: пайка.

Климатические и механические параметры

• Температура эксплуатации: от -60 до +100 °С; возможна смена от -60 до +180 °С с учётом перегрева контактов.
• Пониженное давление: до 1,3 × 10⁻⁴ Па.
• Вибрация: диапазон 1–1000 Гц, ускорение до 100 м/с² (10 g).
• Одиночные удары: до 10000 м/с² (1000 g).
• Многократные удары: до 1500 м/с² (150 g).
• Линейные нагрузки: до 2000 м/с² (200 g).

Расшифровка обозначения и конструктивные признаки

Обозначение 2РТТ60КПН4Г36В раскрывается по элементам, приведённым в описании: 2РТТ — серия; 60 — условный размер; КПН — тип; 4 — число рядов контактов; Г — розетка; 36 — число контактов; В — всеклиматическое исполнение. В исходных данных аббревиатура КПН расшифрована как кабельная, поворотная, неводозащищённая. При этом в общем описании изделие названо пылебрызгозащищённым; конкретный код степени защиты IP в данных не указан.

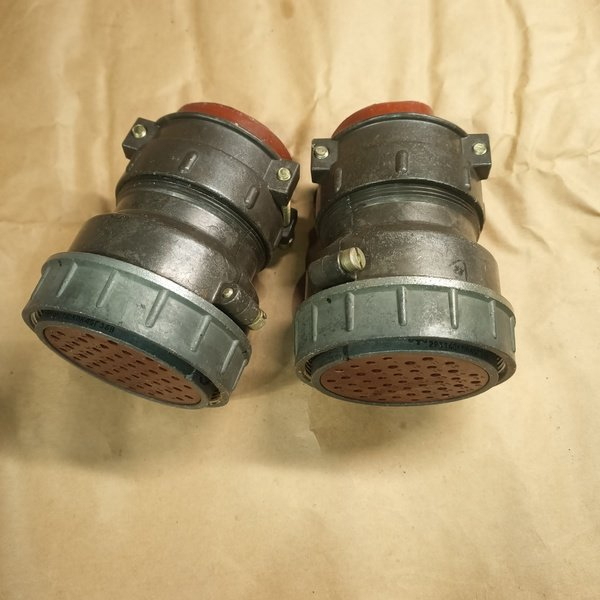

Таким образом, рассматриваемая позиция представляет собой розетку с 36 контактами в четырёх рядах, с резьбовым сочленением и паечным монтажом. Условный размер 60 и серия 2РТТ указаны в обозначении. Сведения о комплектации, ответных частях, конкретных кабелях и совместимости с другими соединителями в предоставленных данных отсутствуют, поэтому они не приводятся.

Надёжность, приёмка и сведения карточки

В описании указаны минимальная наработка 1000 часов, число сочленений-расчленений 500 и срок сохраняемости 15 лет. Эти параметры характеризуют заявленный ресурс и сохраняемость изделия в рамках приведённых данных.

В характеристиках VirtueMart для товара указана приёмка «5». Символ «5» также входит в название позиции. Иных сведений о приёмке, сертификатах или стандартах в данных нет, поэтому их конкретное содержание не раскрывается.

Производитель в предоставленных данных не указан. По этой причине в описании не приводятся страна производства, гарантийные условия и комплектация. Артикул товара — 6887, категория — 2РТТ. Название 2РТТ60КПН4Г36В «5» сохранено без изменений.
