2РТТ60КПН45Ш36В 2015г «5» Элекон

Цена:

4850 ₽

В наличии: 52 шт.

Производитель: Элекон

Технические характеристики

2РТТ60КПН45Ш36В Элекон «5» — это цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель (разъём) от российского производителя ОАО «Элекон», входящий в серию 2РТТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до десятков МГц и используется в промышленной и специальной аппаратуре, включая всё‑климатическое исполнение.

2РТТ – серия цилиндрических низкочастотных соединителей.
60 – условный диаметр корпуса (условный размер).
КПН – тип исполнения: кабельный, пылевлагозащищённый, под неэкранированный кабель.
45 – количество контактов.
Ш – часть соединителя: Ш – вилка, Г – розетка (в данном случае Ш = вилка).
36 – код сочетания контактов (комбинация по типу и току).
В – всеклиматическое исполнение, рассчитанное на широкий диапазон температур и внешних воздействий.

Соединитель 2РТТ60КПН45Ш36В служит для объёмного монтажа и обеспечивает надёжную электрическую связь в условиях повышенной вибрации, ударных нагрузок и изменяющейся температуры. Обычно применяется в промышленной, военной и транспортной технике, где требуется защищённое соединение кабельных линий с аппаратурой.
Контакты обычно паяются или обжимаются проводами, а корпус обеспечивает хорошую механическую защиту и устойчивость к климатическим воздействиям за счёт металлического корпуса и герметичных уплотнений.

Рабочее напряжение – до сотен вольт постоянного и переменного тока.
Коммутационный ток – зависит от сочетания контактов, для мощных линий предусмотрены контактные группы с повышенным током.
Климатический диапазон – обычно от примерно −60 до +100°C и выше при кратковременных перегревах.
Сопротивление изоляции – в нормальных условиях не менее сотен мегаом.
Число сочленений–расчленений – порядка нескольких сотен, что обеспечивает длительную эксплуатацию без потери контакта.п.) без упоминания цен.

Описание

2РТТ60КПН45Ш36В

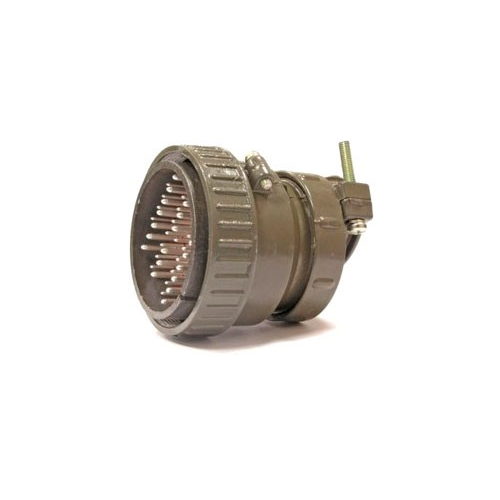

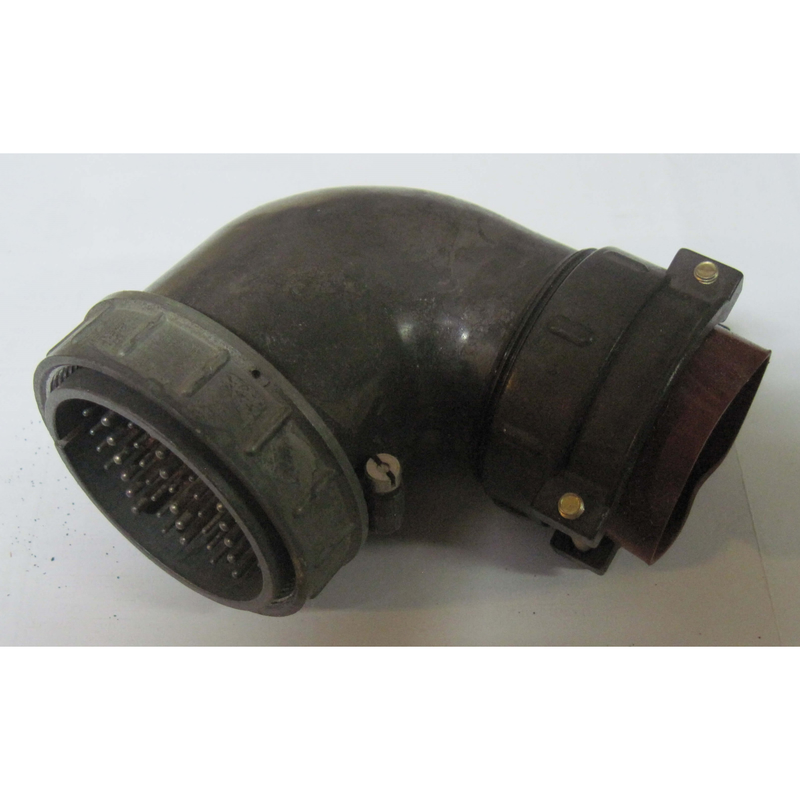

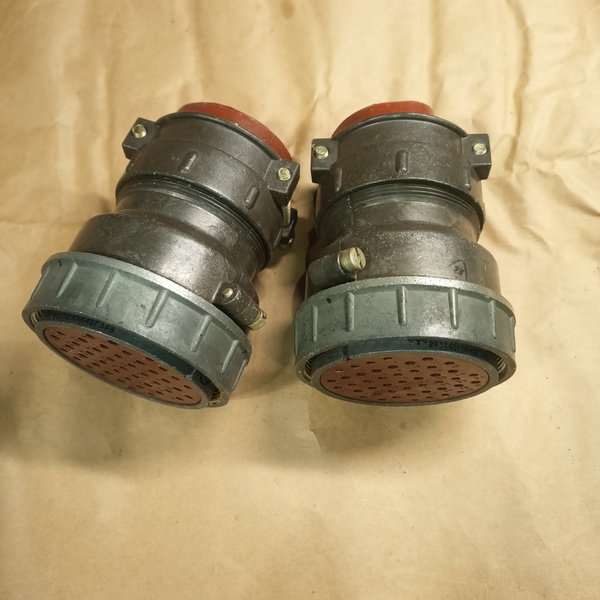

2РТТ60КПН45Ш36В: кабельная вилка для многоконтактных электрических соединений

2РТТ60КПН45Ш36В — цилиндрический низкочастотный электрический соединитель в исполнении кабельной вилки. Он предназначен для формирования разъёмных соединений в цепях постоянного и переменного тока, где важны механическая надёжность, устойчивость к внешним воздействиям и большое число одновременно подключаемых линий.

Маркировка 2РТТ60КПН45Ш36В указывает на принадлежность изделия к серии 2РТТ, корпус условного размера 60, кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля, вилочную часть, 45 контактов и всеклиматическое исполнение.

Назначение 2РТТ60КПН45Ш36В

Разъём применяется для объёмного монтажа и построения разъёмных межблочных соединений в электротехническом, промышленном, измерительном и специальном оборудовании. Кабельная вилка 2РТТ60КПН45Ш36В используется совместно с соответствующей ответной частью, образуя резьбовое соединение с одношпоночной поляризацией корпуса.

Такое конструктивное решение помогает исключить неправильную ориентацию при сочленении и обеспечивает стабильную фиксацию разъёма при эксплуатации. Контакты рассчитаны на присоединение проводников пайкой.

Расшифровка обозначения

Элемент маркировки	Значение
2РТТ	Серия цилиндрических электрических соединителей
60	Условный размер корпуса
К	Кабельное исполнение корпуса
П	Прямой патрубок
Н	Гайка для неэкранированного кабеля
45	Количество контактов
Ш	Вилка
36	Сочетание контактов
В	Всеклиматическое исполнение

Сочетание контактов «36» включает 45 контактов: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм.

Технические особенности

В конструкции 2РТТ60КПН45Ш36В предусмотрены контакты с серебряным покрытием, что способствует снижению переходного сопротивления и сохранению стабильных электрических параметров. Для контактов диаметром 1,5 мм допустимая нагрузка составляет до 20 А, а для контактов диаметром 2,5 мм — до 35 А; суммарная допустимая токовая нагрузка может достигать 515 А.

Ключевые параметры соединителя:

Рабочее напряжение — до 700 В, амплитудное значение напряжения цепи — до 850 В.
Сопротивление контакта — не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Ресурс сочленений и расчленений — не менее 500 циклов.
Минимальная наработка — от 1000 часов.
Диапазон рабочих температур — от −60 до +100 °C.

Преимущества кабельной вилки

2РТТ60КПН45Ш36В подходит для оборудования, в котором требуется компактно объединить десятки электрических цепей в одном разъёмном интерфейсе. Разделение контактов на две размерные группы позволяет использовать соединитель для линий с различными токовыми нагрузками.

К важным эксплуатационным достоинствам относятся:

45-контактная компоновка для сложных многожильных кабельных сборок;
прямой патрубок, удобный для типового кабельного ввода;
соединение с резьбовой фиксацией;
одношпоночная поляризация корпусов;
пайка как способ монтажа проводников;
работоспособность в широком диапазоне температур;
устойчивость к вибрации и механическим ударам;
всеклиматическое исполнение для применения в разнообразных условиях эксплуатации.

Где применяется 2РТТ60КПН45Ш36В

Кабельный соединитель 2РТТ60КПН45Ш36В востребован в составе аппаратуры, где необходимо обеспечить надёжную передачу питания, управляющих сигналов и измерительных данных через разъёмное соединение. Типичные сферы применения включают:

промышленную автоматику;
контрольно-измерительные системы;
электрораспределительное оборудование;
испытательные стенды;
приборостроительные комплексы;
транспортные и специальные технические системы;
оборудование, работающее при вибрации, температурных перепадах и других повышенных эксплуатационных нагрузках.

Благодаря кабельному исполнению, 45-контактной схеме и всеклиматической версии, 2РТТ60КПН45Ш36В является функциональным решением для многоканального подключения оборудования с требованиями к долговечности и стабильности электрического контакта.
