Назначение разъёма 2РТТ60КПН31Ш35В

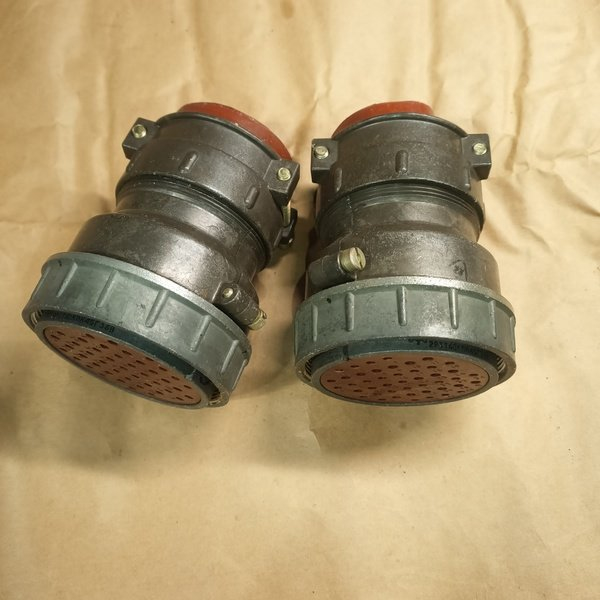

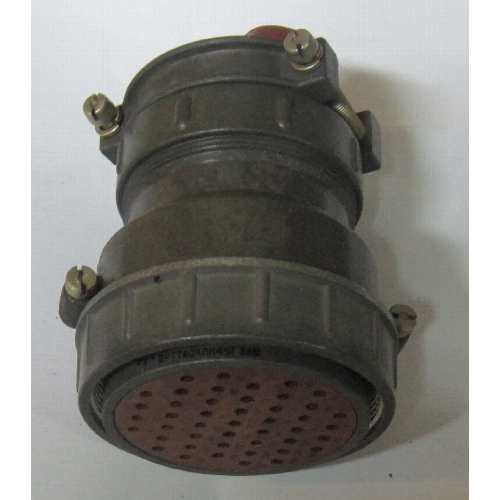

Разъём 2РТТ60КПН31Ш35В (Элекон «5») — это кабельная вилка серии отечественных цилиндрических низкочастотных соединителей 2РТТ российского производства. Изделие выпускается заводом «Элекон» и предназначено для электрического соединения силовых и информационных цепей между кабелем и аппаратурой в промышленном и специализированном оборудовании.

Соединитель применяется в цепях постоянного и переменного тока там, где требуется пылебрызгозащищённое и теплостойкое исполнение. Он востребован в промышленной автоматике, силовых установках, транспортных системах и другой технике, работающей в сложных климатических и вибрационных условиях.

Артикул изделия — 51028, категория — 2РТТ, производитель — Элекон. Приёмка — «5», год выпуска — 2015.

Подтверждённые особенности конструкции

Разъём выполнен по цилиндрической схеме с резьбовой фиксацией сочленения. Корпус пылебрызгозащищённый и теплостойкий, оснащён прямым патрубком для монтажа кабеля. Присоединение проводов к контактам, как правило, выполняется пайкой.

Ниже перечислены основные подтверждённые характеристики изделия.

• Тип соединителя: цилиндрический, пылебрызгозащищённый, теплостойкий.
• Фиксация сочленения: резьбовая.
• Монтаж кабеля: прямой патрубок.
• Количество контактов: 31 штука разного диаметра.
• Рабочее напряжение: до 700 В постоянного и переменного тока, амплитудное значение — до 850 В.
• Диапазон рабочих температур окружающей среды: примерно от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений: до нескольких сотен циклов.
• Наработка: порядка 1000 часов непрерывной работы.

Расшифровка обозначения и применение

Обозначение 2РТТ указывает на тип разъёма: цилиндрический, теплостойкий, пылебрызгозащищённый. Число 60 — условный размер корпуса, определяющий габариты и количество контактов. Буквенно-цифровая группа КПН и Ш35В уточняет конструктивное исполнение: вилка кабельная, пылебрызгозащищённая, с прямым патрубком и заданным типом соединения проводов.

Благодаря сочетанию пылебрызгозащиты, теплостойкости и стойкости к вибрациям разъём подходит для эксплуатации в составе ответственных систем, где важна надёжность коммутации и сохранение работоспособности при перепадах температур.

1. Промышленная автоматика и системы управления.
2. Силовые установки и распределение питания.
3. Транспортные системы и подвижная техника.
4. Специализированное оборудование, работающее в сложных климатических условиях.

Эксплуатационные ограничения и совместимость

Изделие рассчитано на многократные сочленения и расчленения в пределах указанного ресурса, а также на длительную непрерывную наработку. При подборе ответной части и монтаже следует ориентироваться на тип разъёма 2РТТ, условный размер корпуса 60 и число контактов 31, чтобы обеспечить корректное механическое и электрическое сопряжение.

Данные о комплектации, сертификатах, гарантии и стране производства в приведённом описании не указаны, поэтому здесь они не приводятся. Артикул 51028 и наименование 2РТТ60КПН31Ш35В Элекон «5» следует использовать при заказе без изменений.
